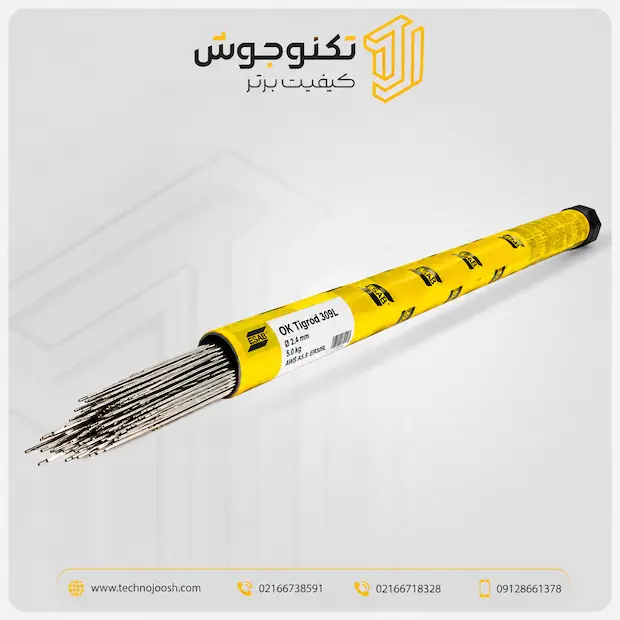

فیلر ER309L ایساب | OK Tigrod 309L

فیلر ER309L ایساب مدل OK Tigrod 309L یک میله جوشکاری بدون پوشش از نوع کروم-نیکل است که برای فرآیند TIG / GTAW استفاده می‌شود. این فیلر طبق AWS A5.9 با طبقه‌بندی ER309L و EN ISO 14343-A با طبقه‌بندی W 23 12 L معرفی شده است. ترکیب آلیاژی آن حدود 24% کروم، 13% نیکل و کربن پایین است و ساختار آن آستنیتی با حدود 10% فریت اعلام شده است.

کاربرد اصلی ER309L فقط جوشکاری عمومی استنلس استیل نیست. ESAB این محصول را برای جوشکاری فولادهای مشابه با حدود 24% Cr و 13% Ni، اتصالات غیرهمجنس و ایجاد Buffer Layer روی فولادهای کربن-منگنز (CMn) معرفی کرده است. در اتصالات غیرهمجنس و لایه واسط، کنترل Dilution یا رقیق‌شدگی فلز جوش اهمیت دارد.

اگر هدف شما خرید فیلر ER309L ایساب برای اتصال استیل به فولاد کربنی یا یک اتصال غیرهمجنس است، قبل از انتخاب باید گرید دقیق هر دو فلز پایه بررسی شود. ER309L برای تمام ترکیبات استیل و فولاد، انتخاب عمومی و خودکار نیست.

مزایا و ویژگی‌های فیلر ER309L

• مناسب برای اتصالات غیرهمجنس: ESAB، OK Tigrod 309L را برای Dissimilar Joints معرفی کرده است.
• مناسب برای Buffer Layer: این فیلر برای ایجاد لایه واسط روی فولادهای کربن-منگنز نیز کاربرد دارد.
• ترکیب کروم و نیکل بالا: ترکیب آلیاژی معرفی‌شده شامل حدود 24% Cr و 13% Ni با کربن پایین است.
• ساختار آستنیتی: آلیاژ این محصول آستنیتی با حدود 10% فریت معرفی شده است.
• مقاومت عمومی مناسب در برابر خوردگی: ESAB برای OK Tigrod 309L مقاومت عمومی مناسب در برابر خوردگی اعلام کرده است. در اتصالات غیرهمجنس، سازنده تأکید می‌کند که مقاومت خوردگی اهمیت ثانویه دارد.
• استاندارد مشخص و قابل تطبیق: طبقه‌بندی محصول طبق AWS برابر ER309L و طبق EN ISO برابر W 23 12 L است.

کاربردهای فیلر ER309L ایساب

• جوشکاری فولادهای مشابه 24Cr-13Ni: مناسب برای فولادهای کروم-نیکل با حدود 24٪ کروم و 13٪ نیکل.
• جوشکاری اتصالات غیرهمجنس (Dissimilar Joint): مناسب برای اتصال فلزات با ترکیب شیمیایی متفاوت، با اهمیت ویژه کنترل Dilution.
• ایجاد Buffer Layer روی فولادهای CMn: مناسب برای ایجاد لایه واسط روی فولادهای کربن-منگنز طبق روش اجرایی پروژه.
• جوشکاری استیل به فولاد کربنی: برای برخی اتصالات استیل و فولاد کربنی قابل استفاده است؛ انتخاب نهایی به گرید دقیق دو فلز پایه و شرایط اتصال بستگی دارد.
• اتصالات حساس به خوردگی: دارای مقاومت عمومی مناسب در برابر خوردگی، اما انتخاب نهایی باید بر اساس شرایط واقعی سرویس انجام شود.

مشخصات فنی فیلر ER309L ایساب

استاندارد فیلر ER309L

طبقه‌بندی اصلی این فیلر طبق SFA/AWS A5.9 برابر ER309L است. معادل آن در استاندارد اروپایی EN ISO 14343-A برابر W 23 12 L اعلام شده است.

این دو طبقه‌بندی، شناسه‌های اصلی محصول برای تطبیق با مشخصات فنی و WPS پروژه هستند.

گاز محافظ ER309L

طبق دیتاشیت ESAB، گاز محافظ این محصول I1 مطابق EN ISO 14175 است.

دیتاشیت ارسالی برای OK Tigrod 309L، دبی گاز، آمپر، ولتاژ، سرعت جوشکاری یا جدول انتخاب قطر فیلر را ارائه نکرده است؛ بنابراین این موارد را به‌عنوان مشخصات رسمی محصول درج نمی‌کنیم.

آنالیز شیمیایی فیلر ER309L

ESAB برای OK Tigrod 309L دو مجموعه داده شیمیایی ارائه کرده است:

1. Typical Weld Metal Analysis — آنالیز Typical فلز جوش
2. Typical Wire Composition — ترکیب Typical خود سیم

این دو جدول جدا از یکدیگر هستند و نباید با هم ادغام شوند.

آنالیز Typical فلز جوش

FN WRC-92 فلز جوش: 12

ترکیب Typical خود سیم

FN WRC-92 ترکیب سیم: 10

خلاصه ترکیب آلیاژی

در آنالیز Typical فلز جوش، مقدار کروم 24% و نیکل 13% گزارش شده است. این اعداد با ترکیب آلیاژی معرفی‌شده برای OK Tigrod 309L یعنی 24% Cr – 13% Ni – Low C مطابقت دارند.
مقدار کربن نیز در آنالیز Typical فلز جوش 0.015% و در ترکیب Typical خود سیم 0.02% اعلام شده است.

خواص مکانیکی فیلر ER309L ایساب

فیلر OK Tigrod 309L در حالت جوشکاری‌شده، استحکام کششی و شکل‌پذیری مناسبی برای کاربردهای تعریف‌شده این گرید دارد.

خواص کششی

خواص ضربه‌ای Charpy V-Notch

این مقادیر مربوط به فلز جوش در شرایط As Welded هستند.

راهنمای خرید و قیمت فیلر ER309L ایساب

برای خرید فیلر ER309L ایساب ابتدا باید نوع اتصال و جنس دقیق فلز پایه مشخص باشد. این فیلر به‌خصوص برای فولادهای مشابه با ترکیب حدود 24% کروم و 13% نیکل، اتصالات غیرهمجنس و ایجاد Buffer Layer روی فولادهای کربن-منگنز استفاده می‌شود.

اگر هدف شما جوشکاری استیل به فولاد کربنی است، گرید دقیق هر دو فلز را هنگام استعلام اعلام کنید تا انتخاب فیلر بر اساس نوع اتصال انجام شود.

قیمت فیلر ER309L ایساب به موجودی، شرایط بازار و مشخصات بسته‌بندی محصول بستگی دارد. برای دریافت قیمت روز و موجودی، نام محصول، مقدار موردنیاز و در صورت امکان گرید فلز پایه را اعلام کنید.

جمع‌بندی

فیلر ER309L ایساب مدل OK Tigrod 309L یک فیلر کروم-نیکل کم‌کربن برای جوشکاری TIG است که برای فولادهای مشابه 24Cr-13Ni، اتصالات غیرهمجنس و ایجاد Buffer Layer روی فولادهای CMn کاربرد دارد.

اگر به دنبال خرید فیلر ER309L ایساب برای اتصال استنلس استیل به فولاد کربنی یا یک اتصال غیرهمجنس هستید، قبل از انتخاب باید گرید دقیق فلزات پایه و شرایط کاری اتصال مشخص شود. در این نوع کاربرد، کنترل Dilution نیز اهمیت دارد.
