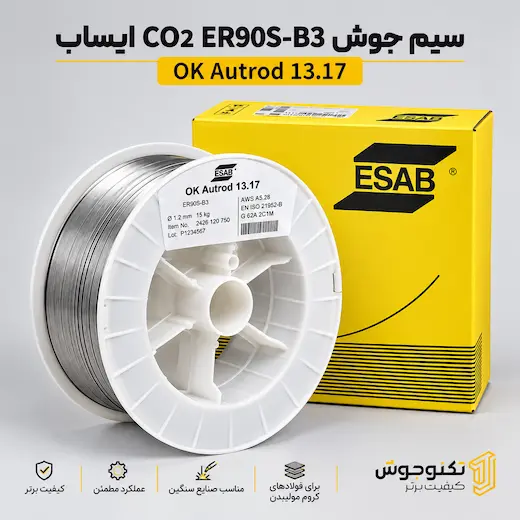

سیم جوش CO2 ER90S-B3 ایساب | OK Autrod 13.17
- برند: ESAB
- نام محصول: OK Autrod 13.17
- طبقهبندی: ER90S-B3
- نوع: سیم جوش جامد کمآلیاژ
- فرآیند: GMAW
- استاندارد: SFA/AWS A5.28
- استاندارد اروپایی: EN ISO 21952-B: G 62A 2C1M
- آلیاژ: کروم-مولیبدن
- گاز محافظ: M13 و M21
- کاربرد اصلی: جوشکاری فولادهای مقاوم به خزش و فولادهای Cr-Mo مشابه SA-387 Grade 22 و A335 Grade P22
ارسال سریع
با پست پیشتاز
پشتیبانی ۲۴ ساعته
و ۷ روز هفته
تضمین کیفیت
و تضمین اصالت
رضایت مشتریان
افتخار ماست
قیمت محصول
39,000,000 ﷼
قیمت محصولات بر حسب هر کیلو گرم می باشد.
توضیحات محصول
سیم جوش CO2 ER90S-B3 ایساب | OK Autrod 13.17
سیم جوش CO2 ER90S-B3 ایساب OK Autrod 13.17 یک سیم جوش جامد کمآلیاژ از نوع کروم-مولیبدن است که برای جوشکاری فولادهای مقاوم به خزش و فولادهای آلیاژی مورد استفاده قرار میگیرد. این محصول با طبقهبندی SFA/AWS A5.28: ER90S-B3 و استاندارد EN ISO 21952-B: G 62A 2C1M، برای فرآیند جوشکاری GMAW طراحی شده است.
در ترکیب این سیم جوش از کروم و مولیبدن استفاده شده و دیتاشیت آن را برای موادی مانند SA-387 Grade 22 و A335 Grade P22 یا مواد مشابه معرفی میکند. وجود این عناصر آلیاژی باعث میشود سیم جوش ER90S-B3 برای کاربردهایی که استحکام و عملکرد فلز جوش در شرایط دمایی بالا اهمیت دارد، مورد استفاده قرار گیرد.
مزایا و ویژگیهای سیم جوش ER90S-B3
سیم جوش ER90S-B3 ایساب برای کاربردهایی طراحی شده که انتخاب فلز پرکننده مناسب، ترکیب شیمیایی کنترلشده و خواص مکانیکی فلز جوش اهمیت بالایی دارد.
مهمترین ویژگیهای OK Autrod 13.17 عبارتاند از:
- سیم جوش جامد کمآلیاژ کروم-مولیبدن
- مناسب برای فرآیند GMAW / MIG-MAG
- طبقهبندی ER90S-B3
- مطابق با AWS A5.28 / ASME SFA A5.28
- دارای استاندارد EN ISO 21952-B
- مناسب برای فولادهای مقاوم به خزش
- حاوی حدود 2.5 درصد کروم و 1.1 درصد مولیبدن در مشخصات معرفیشده محصول
- قابلیت استفاده با گازهای محافظ M13 و M21
- سیم مساندود با خلوص بالا
- Bruscato Factor تضمینشده کمتر از X<15
کاربردهای سیم جوش CO2 ER90S-B3
سیم جوش ER90S-B3 برای جوشکاری فولادهای کمآلیاژ کروم-مولیبدن و فولادهایی که در شرایط دمایی و کاری سخت مورد استفاده قرار میگیرند، کاربرد دارد.
طبق دیتاشیت ESAB، OK Autrod 13.17 برای موادی مانند SA-387 Grade 22 و A335 Grade P22 و فولادهای مشابه معرفی شده است.
به همین دلیل، این سیم جوش میتواند در پروژههایی مانند موارد زیر مورد استفاده قرار گیرد:
- ساخت و تعمیر تجهیزات فولادی مقاوم به خزش
- جوشکاری قطعات ساختهشده از فولادهای Cr-Mo
- تجهیزات صنعتی تحت دمای بالا
- خطوط و تجهیزات مرتبط با فولادهای آلیاژی
- تعمیر و نگهداری قطعات صنعتی ساختهشده از فولادهای مشابه SA-387 Grade 22 و A335 Grade P22
- کاربردهای تخصصی صنایع نیروگاهی و فرآیندی، در مواردی که جنس قطعه با محدوده کاربرد اعلامشده برای این سیم مطابقت داشته باشد
نکته: انتخاب سیم جوش باید بر اساس گرید دقیق فلز پایه، شرایط کاری، الزامات متالورژیکی و دستورالعمل جوشکاری پروژه انجام شود.
مشخصات فنی سیم جوش ایساب OK Autrod 13.17
| مشخصه | مقدار |
|---|---|
| برند | ESAB |
| نام محصول | OK Autrod 13.17 |
| نوع محصول | سیم جوش جامد کمآلیاژ |
| فرآیند جوشکاری | GMAW |
| طبقهبندی AWS | ER90S-B3 |
| استاندارد | SFA/AWS A5.28 |
| استاندارد EN ISO | EN ISO 21952-B: G 62A 2C1M |
| گاز محافظ | M13، M21 |
| جنس سیم | کروم-مولیبدن |
| نوع پوشش | مساندود |
ترکیب شیمیایی سیم و فلز جوش
ترکیب شیمیایی سیم جوش ER90S-B3 در دیتاشیت بهصورت جداگانه از آنالیز معمول فلز جوش ارائه شده است. برای سیم، مقادیر معمول C، Mn، Si، Ni، Cr و Mo اعلام شده و برای فلز جوش نیز S، P و Cu در کنار سایر عناصر ارائه شدهاند.
ترکیب معمول سیم جوش
| C | Mn | Si | Ni | Cr | Mo |
|---|---|---|---|---|---|
| 0.10% | 0.50% | 0.50% | 0.05% | 2.40% | 1.00% |
آنالیز معمول فلز جوش
| C | Mn | Si | S | P | Cr | Mo | Cu |
|---|---|---|---|---|---|---|---|
| 0.10% | 0.50% | 0.50% | 0.005% | 0.008% | 2.00% | 1.00% | 0.15% |
مقادیر فوق مربوط به مقادیر معمول اعلامشده در دیتاشیت هستند و نباید با حدود مجاز استاندارد یا آنالیز قطعی هر بچ تولیدی یکسان در نظر گرفته شوند.
خواص مکانیکی فلز جوش
دیتاشیت ESAB خواص کششی OK Autrod 13.17 را در شرایط مشخصشده شامل استفاده از گاز M21 و عملیات Stress Relieved به مدت 1 ساعت در دمای 690°C ارائه میکند.
| شرایط آزمون | تنش تسلیم | استحکام کششی | ازدیاد طول |
|---|---|---|---|
| M21 / AWS، Stress Relieved، 1 ساعت در 690°C | 590 MPa | 720 MPa | 22% |
مقاومت ضربهای Charpy V-Notch
| شرایط آزمون | دمای آزمون | انرژی ضربه |
|---|---|---|
| M21 / AWS، Stress Relieved، 1 ساعت در 690°C | -40°C | 47 J |
این مقادیر طبق دیتاشیت، Typical هستند و شرایط آزمون باید هنگام مقایسه با سایر محصولات در نظر گرفته شود.
پارامترهای جوشکاری سیم ER90S-B3
دیتاشیت ESAB برای قطر 1.2 میلیمتر محدودهای از جریان، ولتاژ، سرعت تغذیه سیم و نرخ رسوب را ارائه کرده است.
| قطر سیم | جریان | ولتاژ | سرعت تغذیه سیم | نرخ رسوب |
|---|---|---|---|---|
| 1.2 mm | 120–350 A | 20–33 V | 2.7–12.4 m/min | 1.5–6.6 kg/h |
این اعداد محدودههای دیتاشیت هستند و تنظیم نهایی دستگاه باید با توجه به ضخامت قطعه، نوع اتصال، وضعیت جوشکاری، گاز محافظ و دستورالعمل جوشکاری پروژه انجام شود.
گاز محافظ مناسب سیم جوش ER90S-B3
برای OK Autrod 13.17 در دیتاشیت دو گاز محافظ M13 و M21 طبق EN ISO 14175 معرفی شده است. بنابراین هنگام انتخاب گاز محافظ برای سیم جوش CO2 ER90S-B3 باید به نوع گاز، ترکیب آن و الزامات فرآیند جوشکاری توجه شود.
در نتیجه، صرفاً انتخاب یک گاز بر اساس عنوان تجاری «سیم جوش CO2» کافی نیست و بهتر است گاز محافظ مطابق WPS یا دستورالعمل فنی پروژه انتخاب شود.
راهنمای خرید سیم جوش CO2 ER90S-B3
هنگام خرید سیم جوش ER90S-B3 مهمترین موضوع، تطبیق طبقهبندی سیم با جنس فلز پایه و شرایط کاری قطعه است. ER90S-B3 یک سیم جوش معمولی فولاد کربنی نیست و به دلیل ترکیب کروم-مولیبدن، برای کاربردهای تخصصی فولادهای کمآلیاژ طراحی شده است.
قبل از خرید به این موارد توجه کنید:
- گرید دقیق فلز پایه را بررسی کنید.
- مطابقت سیم با استاندارد AWS A5.28 را بررسی کنید.
- گاز محافظ مناسب فرآیند را انتخاب کنید.
- قطر سیم مورد نیاز پروژه را مشخص کنید.
- پارامترهای جوشکاری را بر اساس ضخامت و نوع اتصال تنظیم کنید.
- برای پروژههای حساس، الزامات WPS و مشخصات فنی پروژه را در اولویت قرار دهید.
قیمت سیم جوش ER90S-B3 نیز به برند، قطر، وزن بستهبندی و شرایط تأمین محصول بستگی دارد؛ بنابراین برای استعلام قیمت و موجودی، بهتر است مشخصات مورد نیاز پروژه هنگام ثبت سفارش اعلام شود.
جمعبندی
سیم جوش CO2 ER90S-B3 ایساب OK Autrod 13.17 یک سیم جامد کمآلیاژ کروم-مولیبدن برای فرآیند GMAW است که با طبقهبندی AWS A5.28 ER90S-B3 عرضه میشود. ترکیب آلیاژی این سیم و محدوده کاربرد اعلامشده در دیتاشیت، آن را برای جوشکاری فولادهای مقاوم به خزش و فولادهای مشابه SA-387 Grade 22 و A335 Grade P22 مناسب میکند.
اگر برای پروژه خود به سیم جوش ER90S-B3، سیم جوش کروم مولیبدن یا سیم جوش CO2 ایساب نیاز دارید، پیش از خرید حتماً گرید فلز پایه، قطر سیم و گاز محافظ مورد نیاز را مشخص کنید تا انتخاب محصول با شرایط واقعی جوشکاری مطابقت داشته باشد.
