الکترود E7018H4R ایساب

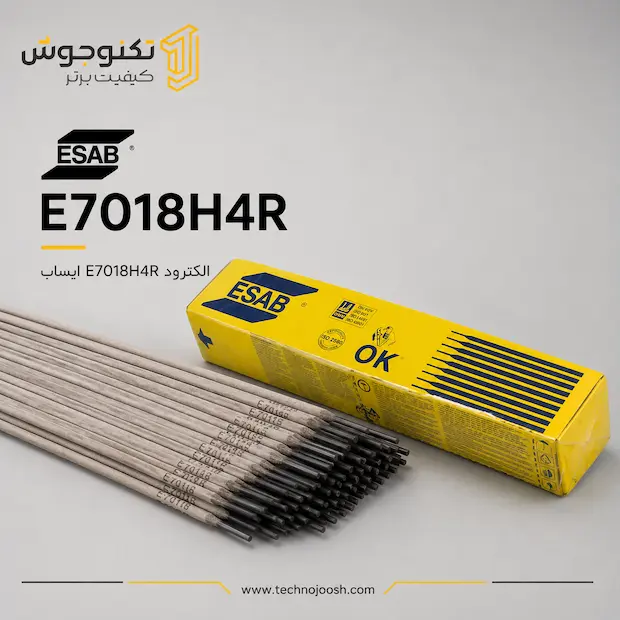

الکترود E7018H4R ایساب (ESAB OK 48.00)

الکترود E7018H4R ایساب (ESAB OK 48.00) یک الکترود روکش‌دار بازی و کم‌هیدروژن برای جوشکاری فولادهای کربنی، فولادهای کربن-منگنز و برخی فولادهای دانه‌ریز با استحکام تسلیم بالاتر است. این محصول مطابق طبقه‌بندی AWS A5.1 E7018 H4 R و استاندارد EN ISO 2560-A: E 42 4 B 42 H5 معرفی شده است.

یکی از ویژگی‌های مهم این الکترود، مقدار پایین هیدروژن قابل انتشار در فلز جوش و جذب رطوبت پایین پوشش آن است. مطابق اطلاعات رسمی ESAB، مقدار هیدروژن قابل انتشار این محصول کمتر از 4 میلی‌لیتر به ازای هر 100 گرم فلز جوش است. این ویژگی به کاهش خطر ترک سرد یا ترک هیدروژنی کمک می‌کند؛ البته نتیجه نهایی به شرایط جوشکاری، جنس فلز پایه، طراحی اتصال و رعایت دستورالعمل اجرایی نیز بستگی دارد.

الکترود OK 48.00 برای جوشکاری سازه‌های فلزی، قطعات فولادی صنعتی، سازه‌های تحت تنش و برخی کاربردهای صنایع نفت، گاز، نیروگاهی و دریایی قابل استفاده است. انتخاب آن برای مخازن تحت فشار، خطوط لوله یا پروژه‌های حساس باید مطابق استاندارد پروژه، دستورالعمل جوشکاری (WPS) و تأییدیه‌های موردنیاز انجام شود.

مشخصات فنی الکترود E7018H4R ایساب

نکته: قطرهای قابل سفارش و موجودی هر سایز ممکن است تغییر کند. برای انتخاب سایز و اطلاع از موجودی، مشخصات محصول و شرایط فروش را بررسی کنید.

معنی استاندارد E7018H4R چیست؟

کد E7018H4R اطلاعاتی درباره طبقه‌بندی و ویژگی‌های الکترود ارائه می‌دهد. بخش‌های مختلف این کد را می‌توان به شکل زیر توضیح داد:

• E: نشان‌دهنده الکترود جوشکاری روکش‌دار است.
• 70: نشان‌دهنده حداقل استحکام کششی طبقه‌بندی‌شده 70 هزار PSI برای فلز جوش است.
• 1: نشان‌دهنده قابلیت استفاده در موقعیت‌های جوشکاری تعیین‌شده در این طبقه‌بندی، به‌جز وضعیت عمودی رو به پایین است.
• 8: نشان‌دهنده نوع پوشش، ویژگی‌های جریان و مشخصات طبقه‌بندی این گروه از الکترودهاست.
• H4: نشان‌دهنده محدودیت هیدروژن قابل انتشار تا حداکثر 4 میلی‌لیتر در هر 100 گرم فلز جوش، مطابق الزامات آزمون مربوطه است.
• R: نشان‌دهنده احراز الزامات آزمون مقاومت رطوبتی پوشش الکترود مطابق استاندارد AWS است.

بنابراین H4R صرفاً یک نام تجاری نیست؛ بلکه دو ویژگی تکمیلی مربوط به کنترل هیدروژن قابل انتشار و مقاومت رطوبتی پوشش را در طبقه‌بندی الکترود مشخص می‌کند.

ویژگی‌های الکترود E7018H4R ایساب

الکترود E7018H4R ایساب به دلیل نوع پوشش بازی و ویژگی‌های متالورژیکی فلز جوش، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد. مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:

• هیدروژن قابل انتشار پایین: مقدار هیدروژن قابل انتشار کمتر از 4 ml/100g به کاهش خطر ترک سرد در شرایط مناسب جوشکاری کمک می‌کند.
• جذب رطوبت پایین پوشش: پوشش الکترود برای کاهش جذب رطوبت طراحی شده و الزامات طبقه‌بندی R را برآورده می‌کند.
• قوس پایدار: عملکرد مناسب قوس، کنترل حوضچه مذاب را برای جوشکار آسان‌تر می‌کند.
• سرباره با قابلیت جدایش مناسب: به پاک‌سازی بهتر سطح جوش پس از سرد شدن کمک می‌کند.
• خواص مکانیکی مناسب: فلز جوش دارای استحکام کششی، تسلیم و چقرمگی مطابق مشخصات اعلام‌شده سازنده است.
• قابلیت جوشکاری در موقعیت‌های مختلف: برای موقعیت‌های جوشکاری مجاز در دیتاشیت محصول، به‌جز عمودی رو به پایین، قابل استفاده است.

کاربردهای الکترود OK 48.00

الکترود E7018H4R ایساب برای جوشکاری فولادهای کربنی، فولادهای کربن-منگنز و برخی فولادهای دانه‌ریز با استحکام تسلیم بالاتر طراحی شده است. ترکیب خواص مکانیکی مناسب، پوشش بازی و هیدروژن قابل انتشار پایین، آن را برای طیف متنوعی از کاربردهای صنعتی و سازه‌ای مناسب می‌کند.

از جمله کاربردهای این الکترود می‌توان به موارد زیر اشاره کرد:

• ساخت و مونتاژ اسکلت‌های فلزی و سازه‌های فولادی
• ساخت پل‌ها و سازه‌های عمرانی فولادی
• ساخت و تعمیر تجهیزات و قطعات فولادی صنعتی
• ساخت مخازن و تجهیزات تحت فشار، در صورت انطباق با الزامات طراحی و استاندارد پروژه
• برخی کاربردهای خطوط انتقال و تجهیزات صنایع نفت، گاز و پتروشیمی
• تجهیزات نیروگاهی و صنایع انرژی
• ماشین‌آلات سنگین و تجهیزات معدنی
• سازه‌های دریایی و کاربردهای صنایع کشتی‌سازی، متناسب با تأییدیه‌های موردنیاز

توجه: مناسب بودن این الکترود برای یک پروژه خاص صرفاً با توجه به نام کاربرد تعیین نمی‌شود. جنس و ضخامت فولاد پایه، شرایط بارگذاری، دمای سرویس، طراحی اتصال، WPS و استانداردهای موردنیاز باید پیش از انتخاب بررسی شوند.

تفاوت الکترود E7018 و E7018H4R چیست؟

هر دو عنوان E7018 و E7018H4R به خانواده الکترودهای کم‌هیدروژن با پوشش بازی مربوط هستند. تفاوت اصلی در این است که H4R الزامات تکمیلی مشخصی درباره هیدروژن قابل انتشار و مقاومت رطوبتی پوشش به طبقه‌بندی اضافه می‌کند.

باید توجه داشت که هر الکترود E7018 الزاماً فاقد ویژگی H4R نیست؛ بعضی محصولات خانواده E7018 ممکن است طبقه‌بندی‌های تکمیلی متفاوتی داشته باشند. بنابراین برای مقایسه دقیق، باید کد کامل استاندارد روی بسته‌بندی و دیتاشیت هر دو محصول بررسی شود.

در الکترود OK 48.00 ایساب، طبقه‌بندی رسمی E7018 H4 R درج شده است. این ویژگی به معنای کاهش خطر ترک هیدروژنی در شرایط مناسب جوشکاری است، نه تضمین حذف کامل ترک یا مناسب بودن خودکار محصول برای تمام پروژه‌های حساس.

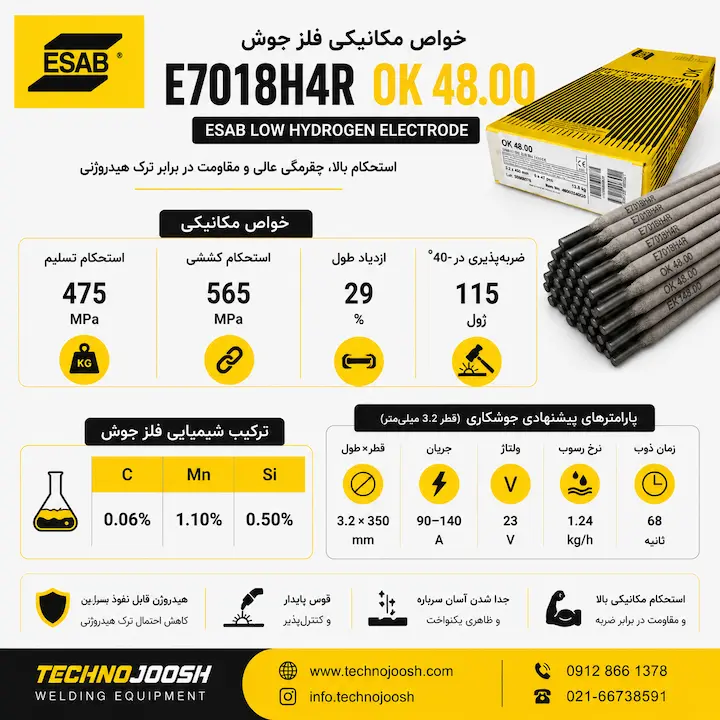

خواص مکانیکی فلز جوش الکترود OK 48.00

مطابق اطلاعات فنی اعلام‌شده توسط ESAB، خواص مکانیکی تیپیک فلز جوش این الکترود در حالت جوشکاری‌شده (As Welded) به شرح زیر است:

نکته فنی: مقادیر فوق داده‌های تیپیک اعلام‌شده توسط سازنده هستند و نباید بدون بررسی الزامات استاندارد پروژه به‌عنوان حداقل تضمین‌شده برای هر شرایط جوشکاری در نظر گرفته شوند. نتایج واقعی به شرایط اجرای جوش و روش آزمون وابسته‌اند.

ترکیب شیمیایی فلز جوش

آنالیز شیمیایی تیپیک فلز جوش الکترود OK 48.00 طبق اطلاعات ESAB شامل عناصر زیر است:

این مقادیر، ترکیب شیمیایی تیپیک فلز جوش هستند و ممکن است با حدود مجاز استاندارد یا آنالیز واقعی هر بچ تولیدی تفاوت داشته باشند.

پارامترهای پیشنهادی جوشکاری الکترود E7018H4R

پارامترهای جوشکاری باید بر اساس قطر الکترود، موقعیت جوشکاری، ضخامت قطعه، نوع اتصال و شرایط اجرای کار تنظیم شوند. مقادیر زیر مربوط به الکترود با قطر 3.2 میلی‌متر و طول 350 میلی‌متر است:

نرخ رسوب و زمان سوختن درج‌شده، داده‌های عملکردی سازنده در شرایط آزمون مشخص هستند و در عمل با توجه به جریان واقعی، طول قوس، مهارت جوشکار و شرایط اجرای جوش تغییر می‌کنند.

برای انتخاب جریان مناسب، علاوه بر قطر الکترود، موقعیت جوشکاری و توصیه‌های دیتاشیت را در نظر بگیرید. همچنین قطبیت جریان باید مطابق مشخصات رسمی محصول و دستورالعمل دستگاه جوش تنظیم شود. برای OK 48.00، سازنده جریان DC+(-) را اعلام کرده است.

نکات مهم نگهداری و استفاده از الکترود E7018H4R

برای حفظ ویژگی‌های کم‌هیدروژن الکترود و دستیابی به کیفیت مناسب جوش، رعایت نکات زیر اهمیت دارد:

• تمیزکاری سطح قطعه: پیش از جوشکاری، روغن، گریس، رطوبت، زنگ‌زدگی و آلودگی‌های سطحی را تا حد موردنیاز فرایند پاک کنید.
• تنظیم جریان: آمپراژ را با توجه به قطر الکترود، موقعیت جوشکاری و دستورالعمل سازنده انتخاب کنید.
• نگهداری در محیط خشک: الکترودها را مطابق دستورالعمل سازنده و دور از رطوبت نگهداری کنید.
• کنترل شرایط بسته‌بندی: در صورت استفاده از بسته‌بندی وکیوم، سلامت بسته و شرایط نگهداری آن را بررسی کنید.
• بازخشک‌کردن اصولی: در صورت نیاز به بازخشک‌کردن، دما و مدت زمان باید دقیقاً مطابق دستورالعمل ESAB و وضعیت واقعی الکترود تعیین شود. از انتخاب دمای دلخواه یا بازخشک‌کردن مکرر خودداری کنید.
• نگهداری پس از باز شدن بسته: برای حفظ ویژگی‌های کم‌هیدروژن، الکترودهای بازشده باید مطابق دستورالعمل سازنده در شرایط کنترل‌شده نگهداری شوند.

تجربه و راهنمای انتخاب تکنوجوش

در انتخاب الکترود E7018H4R ایساب، صرفاً توجه به عدد استحکام کششی یا عبارت H4R کافی نیست. جنس فولاد پایه، ضخامت قطعه، نوع اتصال، موقعیت جوشکاری، شرایط سرویس و الزامات استاندارد پروژه باید هم‌زمان بررسی شوند.

اگر برای انتخاب بین الکترود E7018H4R و سایر گریدهای E7018 تردید دارید، بهتر است ابتدا مشخصات فنی محصول و الزامات WPS پروژه را با یکدیگر تطبیق دهید. کارشناسان تکنوجوش نیز می‌توانند در بررسی مشخصات محصول، سایز مناسب و شرایط خرید شما را راهنمایی کنند.

جمع‌بندی

الکترود E7018H4R ایساب (ESAB OK 48.00) یک الکترود روکش‌دار بازی و کم‌هیدروژن برای جوشکاری فولادهای کربنی، فولادهای کربن-منگنز و برخی فولادهای دانه‌ریز است. طبقه‌بندی H4R، هیدروژن قابل انتشار پایین و جذب رطوبت پایین پوشش از ویژگی‌های مهم این محصول هستند.

این الکترود با خواص مکانیکی مناسب، قابلیت استفاده در موقعیت‌های جوشکاری مجاز و عملکرد مناسب در کاربردهای صنعتی و سازه‌ای، می‌تواند گزینه‌ای برای پروژه‌هایی باشد که کنترل هیدروژن و کیفیت فلز جوش اهمیت دارد. با این حال انتخاب نهایی باید بر اساس جنس فلز پایه، شرایط کاری، دیتاشیت سازنده و الزامات استاندارد پروژه انجام شود.
