جوشکاری شیاری چیست؟
جوشکاری یکی از فرآیندهای صنعتی حیاتی است که در بسیاری از صنایع برای اتصال قطعات فلزی به کار میرود. در میان انواع مختلف جوشکاری، جوش شیاری جایگاه ویژهای دارد، زیرا از این روش برای ایجاد اتصالات مستحکم و بادوام در محلهای حساس و خاص استفاده میشود.
جوش شیاری به نوعی جوشکاری گفته میشود که در آن دو قطعه فلزی با ایجاد یک شیار خاص در لبههایشان به یکدیگر متصل میشوند. این شیار به شکلهای مختلفی مانند V، U یا مربعی طراحی میشود که نوع آن بر اساس جنس فلز، ضخامت قطعات و نوع اتصال مورد نظر انتخاب میشود.
این روش جوشکاری به دلیل ویژگیهای منحصربهفرد خود، بهخصوص در پروژههای ساختمانی، صنایع نفت و گاز و تولید ماشینآلات سنگین، کاربرد فراوان دارد. در جوش شیاری، هدف اصلی دستیابی به اتصالاتی است که بتوانند تحت فشارهای بالا، لرزشها و تغییرات دما به خوبی عمل کنند. طراحی شیار قبل از شروع عملیات جوشکاری اهمیت زیادی دارد، زیرا این شیارها نقش تعیینکنندهای در پایداری و کیفیت نهایی اتصال ایفا میکنند.
علاوه بر این، استفاده از مواد پرکننده مناسب و دقت در تنظیم پارامترهای جوشکاری مانند دما و جریان نیز از جمله عوامل کلیدی در موفقیت این روش هستند. این نوع جوشکاری نه تنها از نظر فنی کارآمد است، بلکه به دلیل انعطافپذیری بالا در ایجاد اتصالات پیچیده، به یکی از گزینههای محبوب در پروژههای پیچیده و سنگین تبدیل شده است. در این مقاله به بررسی جوشکاری شیاری پرداخته ایم. با ما همراه
جوش شیاری چیست؟
جوش شیاری یکی از روشهای متداول در جوشکاری است که برای ایجاد اتصالات مستحکم بین قطعات فلزی استفاده میشود. در این روش، برای انجام فرآیند جوشکاری، ابتدا شیار یا فرورفتگی خاصی در لبههای قطعات ایجاد میشود. این شیارها با طراحی خاص خود به جوش امکان میدهند تا به خوبی به عمق قطعات نفوذ کند و اتصال قویتری ایجاد شود.
نوع طراحی شیار بسته به نوع پروژه، ضخامت قطعات و شرایط مکانیکی مورد نیاز متفاوت است. جوش شیاری به دلیل قابلیت ایجاد اتصالات دقیق و مقاوم در برابر تنشهای مکانیکی و حرارتی، در صنایع مختلف از جمله ساختمانسازی، ساخت مخازن تحت فشار، صنعت خودرو و حتی تولید قطعات هوافضا کاربرد زیادی دارد.
یکی از ویژگیهای برجسته جوش شیاری، انعطافپذیری در طراحی اتصالات و امکان استفاده در ضخامتهای مختلف فلز است. این نوع جوشکاری برای پروژههایی که نیاز به استحکام و پایداری بالا دارند، مانند پلها، کشتیها و سازههای بزرگ صنعتی، بسیار مفید است.
علاوه بر این، استفاده از جوش شیاری باعث کاهش احتمال ایجاد ترک یا نقص در محل جوش میشود، زیرا طراحی شیار به توزیع یکنواخت فشار و تنش کمک میکند.
همچنین بخوانید: جوشکاری نبشی چیست و چه کاربردی دارد؟
جوشکاری شیاری همچنین امکان نفوذ عمیق جوش به داخل فلزات را فراهم میآورد و این امر تضمینکننده دوام و کیفیت اتصال نهایی است. به همین دلیل، این روش یکی از روشهای اصلی در بسیاری از صنایع حساس و پرچالش به شمار میرود.
انواع جوش شیاری
- جوش شیاری جناغی یک طرفه
- جوش شیاری نیم جناغی
- جوش شیاری جناغی دو طرفه
- جوش شیاری نیم جناغی دو طرفه
- جوش شیاری ساده
- جوش شیاری لالهای
- جوش شیاری لالهای دو طرفه
- جوش شیاری نیم لالهای دو طرفه
- جوش شیاری نیم لالهای
جوش شیاری جناغی یک طرفه
این روش مناسب برای قطعات نازک یا محلهایی است که دسترسی به پشت اتصال وجود ندارد. جوش جناغی یک طرفه به دلیل شکل خاص شیار، نفوذ خوبی دارد و اتصال محکمی ایجاد میکند.
جوش شیاری نیم جناغی
این نوع شیار دارای شکل V ناقص است که در آن زاویههای شیار کمتر از نوع جناغی کامل طراحی میشود. این روش اغلب برای قطعاتی با ضخامت متوسط و در پروژههایی که نیاز به کاهش حجم جوش دارند، استفاده میشود.
جوش شیاری جناغی دو طرفه
در این نوع، شیار V به صورت دوطرفه در هر دو لبه قطعات ایجاد شده و جوشکاری از هر دو طرف انجام میشود. این روش برای قطعات ضخیم و پروژههایی که نیاز به تحمل تنشهای بالا دارند، بسیار مناسب است.
جوش شیاری نیم جناغی دو طرفه
این نوع شیار ترکیبی از نیم جناغی است که در هر دو طرف قطعات طراحی میشود. این روش مناسب برای کاهش مصرف مواد جوش و ایجاد اتصالات با کیفیت در قطعات ضخیم است.
جوش شیاری ساده
در این روش، لبههای قطعات به صورت ساده بدون ایجاد شیار خاصی به یکدیگر متصل میشوند. این نوع جوش برای اتصالات کمفشار و قطعات با ضخامت کم مناسب است.
جوش شیاری لالهای
این نوع شیار به صورت U طراحی شده و امکان نفوذ عمیقتر جوش در قطعات را فراهم میکند. جوش لالهای برای پروژههایی که به استحکام و دوام بالا نیاز دارند، مانند مخازن تحت فشار، به کار میرود.
جوش شیاری لالهای دو طرفه
جوش شیاری لالهای دو طرفه، شیار به صورت U در دو طرف قطعات طراحی میشود و جوش از هر دو طرف اجرا میگردد. این روش برای ایجاد اتصالات فوقالعاده مقاوم در برابر تنشهای مکانیکی و حرارتی مناسب است.
جوش شیاری نیم لالهای دو طرفه
جوش شیاری نیم لالهای دو طرفه، شیارهای U ناقص به صورت دو طرفه طراحی میشوند. این روش اغلب در پروژههایی که نیاز به کاهش هزینه و مصرف مواد دارند، مورد استفاده قرار میگیرد.
جوش شیاری نیم لالهای
در روش جوش شیاری نیم لالهای، شیار U ناقص فقط در یک طرف قطعات طراحی شده و جوش از همان سمت اجرا میشود. این نوع جوش معمولاً در قطعاتی که ضخامت متوسط دارند و نیاز به استحکام متوسط است، کاربرد دارد.

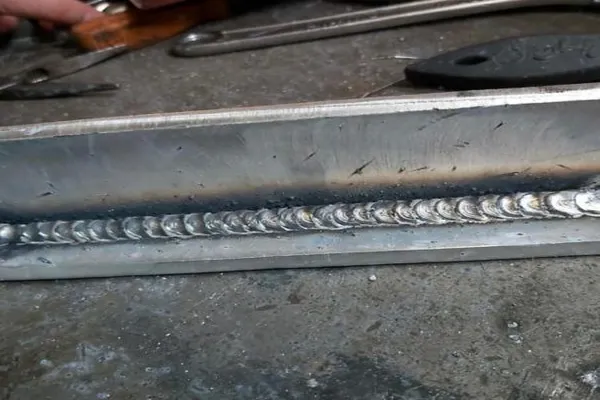

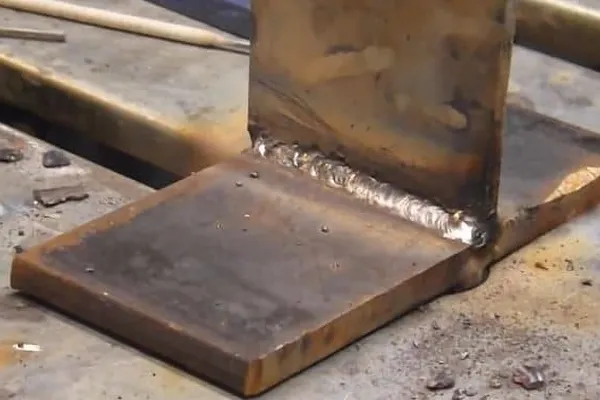

عوامل مؤثر بر انتخاب نوع جوش شیاری
انتخاب نوع جوش شیاری در هر پروژه صنعتی یا ساختمانی به عوامل متعددی بستگی دارد که هر یک میتوانند بر کیفیت، دوام، و هزینه نهایی اتصال تأثیر بگذارند. این عوامل از جنس و ضخامت قطعات گرفته تا نوع تجهیزات و شرایط اجرای جوشکاری را شامل میشوند. شناخت و بررسی دقیق این عوامل برای انتخاب مناسبترین نوع جوش شیاری ضروری است، زیرا هر اشتباهی در این مرحله ممکن است منجر به کاهش کیفیت اتصال و حتی ایجاد مشکلات ساختاری در پروژه شود. در ادامه، عوامل کلیدی و تأثیرگذار بر انتخاب نوع جوش شیاری به تفصیل توضیح داده میشوند.
ضخامت، شکل و هندسه قطعات در محل اتصال
یکی از مهمترین عوامل در انتخاب نوع جوش شیاری، ضخامت و هندسه قطعاتی است که باید به هم متصل شوند. قطعات ضخیمتر نیاز به شیارهای عمیقتر و دقیقتری دارند تا جوش به خوبی نفوذ کرده و اتصال مقاوم ایجاد شود.
در مقابل، برای قطعات نازکتر میتوان از شیارهای سادهتر و کوچکتر استفاده کرد. علاوه بر این، شکل و طراحی قطعات در محل اتصال نیز تأثیر زیادی در انتخاب شیار مناسب دارد، زیرا برخی از انواع شیارها برای قطعات با زوایای پیچیده یا شکل خاص مناسبتر هستند.
همچنین بخوانید: جوشکاری گل میخ چیست؟
نوع عملیات جوشکاری
نوع فرآیند جوشکاری مورد استفاده نیز تأثیر مستقیمی بر انتخاب نوع شیار دارد. برای مثال، در جوشکاری قوس الکتریکی یا زیرپودری که نیاز به نفوذ عمیق دارند، شیارهایی مانند جناغی یا لالهای انتخاب میشوند. در مقابل، در جوشکاریهای کمفشار یا با تجهیزات سادهتر، شیارهای ساده یا نیمجناغی ممکن است کافی باشند.
هزینههای جوشکاری و آمادهسازی قطعات
هزینههای مرتبط با آمادهسازی قطعات و ایجاد شیار نیز از دیگر عوامل مهم است. شیارهای پیچیده مانند لالهای یا نیملالهای به تجهیزات پیشرفتهتری نیاز دارند و هزینه آمادهسازی آنها بیشتر است. بنابراین، در پروژههایی با بودجه محدود، استفاده از شیارهای سادهتر میتواند انتخاب مقرونبهصرفهتری باشد، البته با در نظر گرفتن نیازهای فنی و مکانیکی پروژه.
دسترسی به شیار و لبههای هر دو قطعه
در برخی پروژهها، دسترسی به هر دو طرف قطعات ممکن نیست، که این امر انتخاب نوع شیار را محدود میکند. برای مثال، در چنین شرایطی، شیارهای یکطرفه مانند جناغی یکطرفه یا نیملالهای یکطرفه گزینههای مناسبتری هستند. اگر امکان دسترسی به هر دو طرف قطعات وجود داشته باشد، شیارهای دوطرفه میتوانند استحکام بیشتری را ارائه دهند.
پیچیدگی جوش
پیچیدگی محل اتصال و نیاز به دقت بالا در برخی پروژهها، مانند سازههای هوافضا یا تجهیزات پزشکی، ایجاب میکند که شیارهای خاص و دقیقی طراحی شوند. این پیچیدگی همچنین میتواند بر نوع ابزارآلات و تکنیکهای مورد استفاده تأثیر بگذارد و در نتیجه نوع شیار را تعیین کند.
سهولت عملیات جوشکاری
برخی از شیارها به دلیل طراحی سادهتر، فرآیند جوشکاری را آسانتر میکنند. این ویژگی بهخصوص در پروژههایی که نیاز به سرعت در اجرا دارند، اهمیت دارد. به عنوان مثال، شیارهای ساده یا نیمجناغی به دلیل نیاز کمتر به تنظیمات پیچیده، فرآیند جوشکاری را تسهیل میکنند.
وضعیت و نوع جوشکاری
نوع وضعیت اتصال (مانند افقی، عمودی یا سقفی) و روش جوشکاری انتخاب شده نیز در تعیین شیار مناسب تأثیرگذار است. برای مثال، در جوشکاریهای عمودی، شیارهای با زوایای کمتر ممکن است اجرای فرآیند را آسانتر کنند و خطر ایجاد نقص در جوش را کاهش دهند.
تجهیزات و امکانات لبهسازی قطعات
میزان تجهیزات و فناوریهای موجود برای ایجاد شیار نیز محدودیتهایی ایجاد میکند. پروژههایی که از تجهیزات پیشرفته بهرهمند هستند، میتوانند از شیارهای پیچیدهتری مانند لالهای یا نیملالهای استفاده کنند، در حالی که در پروژههای کوچکتر و با امکانات محدود، شیارهای سادهتر گزینه مناسبتری خواهند بود.
وجود نیروها و تنشهای وارده بر جوش
در نهایت، نوع و میزان نیروها و تنشهایی که قرار است به اتصال وارد شود، نقشی تعیینکننده در انتخاب نوع شیار دارد. برای مثال، در پروژههایی که اتصالات در معرض تنشهای مکانیکی و حرارتی بالا هستند، شیارهایی مانند لالهای دوطرفه یا جناغی دوطرفه مناسبتر هستند، زیرا این نوع شیارها میتوانند توزیع نیرو را بهینه کنند و از ایجاد ترک یا شکست جلوگیری نمایند.

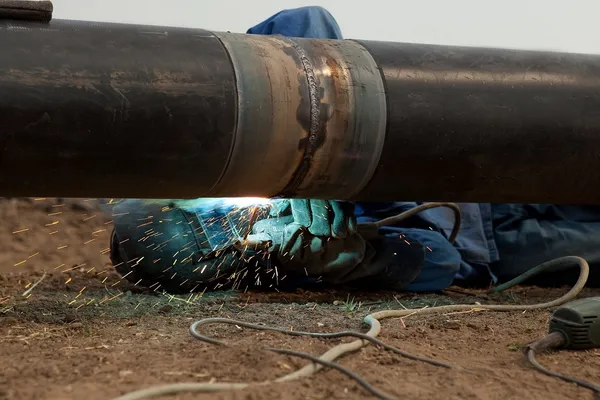

کاربردهای جوش شیاری
جوش شیاری به دلیل ویژگیهای خاص خود، یکی از روشهای پرکاربرد در صنایع مختلف به شمار میرود. این نوع جوشکاری با ایجاد اتصالات مستحکم و بادوام، برای پروژههایی که به دقت، استحکام و مقاومت بالا نیاز دارند، ایدهآل است. طراحی خاص شیارها باعث میشود تا جوش به خوبی به عمق قطعات نفوذ کند و در برابر تنشها، تغییرات دما و لرزشهای مکانیکی مقاومت بالایی از خود نشان دهد. در ادامه، پنج مورد از کاربردهای اصلی جوش شیاری توضیح داده میشود.
ساخت و نصب سازههای فلزی بزرگ
یکی از کاربردهای اصلی جوش شیاری در ساخت و نصب سازههای فلزی مانند پلها، اسکلتهای ساختمانی و برجهای مخابراتی است. در این پروژهها، اتصالات باید توانایی تحمل وزن بالا و تنشهای مختلف محیطی را داشته باشند. جوش شیاری به دلیل استحکام و قابلیت توزیع یکنواخت فشار، انتخاب مناسبی برای این گونه سازهها محسوب میشود.
صنعت نفت و گاز
در صنایع نفت و گاز، مخازن تحت فشار، خطوط لوله و تجهیزات حفاری باید بتوانند در برابر فشار بالا، خوردگی و تغییرات دما مقاوم باشند. جوش شیاری با فراهم کردن اتصالاتی محکم و بدون نقص، نقش مهمی در ایمنی و کارایی این تجهیزات ایفا میکند. این ویژگیها باعث شده که این روش جوشکاری به یکی از تکنیکهای رایج در این صنعت تبدیل شود.
تولید ماشینآلات سنگین و صنعتی
ماشینآلات صنعتی و سنگین، مانند جرثقیلها، بولدوزرها و تجهیزات معدن، به اتصالاتی مقاوم نیاز دارند که بتوانند فشارها و لرزشهای زیاد را تحمل کنند. جوش شیاری به دلیل نفوذ عمیق و ایجاد اتصالات قوی، یکی از بهترین گزینهها برای ساخت این نوع تجهیزات است. این روش همچنین به افزایش عمر مفید ماشینآلات کمک میکند.
ساخت مخازن و دیگهای بخار
در صنایع شیمیایی و نیروگاهی، مخازن ذخیرهسازی و دیگهای بخار باید از اتصالاتی استفاده کنند که تحت فشار بالا و دمای زیاد دچار نقص نشوند. جوش شیاری به دلیل توانایی در ایجاد اتصالات بدون درز و مقاوم در برابر تنشهای حرارتی، انتخابی ایدهآل برای این کاربردهاست.
صنعت هوافضا و خودروسازی
در صنایع حساس و پیشرفتهای مانند هوافضا و خودروسازی، دقت و استحکام جوش از اهمیت بالایی برخوردار است. قطعات هواپیما، ماهوارهها و خودروها نیاز به اتصالاتی دارند که علاوه بر تحمل بارهای مکانیکی، سبک و ایمن باشند. جوش شیاری با فراهم کردن این ویژگیها، یکی از روشهای اصلی در این صنایع به شمار میآید.
