تورچ جوشکاری چیست؟ راهنمای کامل انواع، اجزا، کاربرد و انتخاب

اگر هنگام جوشکاری با داغ شدن تورچ، ناپایداری قوس، گیر کردن سیم یا افت کیفیت جوش مواجه شده‌اید، ممکن است مشکل از خود دستگاه جوش نباشد. تورچ یکی از اجزای مهم سیستم جوشکاری است و وظیفه آن بسته به فرآیند می‌تواند شامل انتقال جریان، هدایت سیم یا نگهداری الکترود، رساندن گاز محافظ و کنترل شروع و توقف جوشکاری باشد.

تورچ جوشکاری مناسب باید با فرآیند، آمپراژ، Duty Cycle، نوع سیم یا الکترود و دستگاه جوش سازگار باشد. به همین دلیل، انتخاب تورچ صرفاً بر اساس قیمت یا عدد آمپراژ روی بدنه آن تصمیم دقیقی نیست.

برای مثال، تورچی که برای جوشکاری مقطعی فولاد با یک دستگاه MIG مناسب است، لزوماً برای یک خط تولید با جوشکاری مداوم و جریان بالا انتخاب خوبی نخواهد بود. نوع خنک‌کاری، طول کابل، نوع اتصال و دسترسی به قطعات مصرفی نیز در انتخاب نهایی اهمیت دارند.

در این راهنما، تورچ جوشکاری را از جنبه فنی و کاربردی بررسی می‌کنیم؛ از تورچ MIG، MAG و CO₂ گرفته تا تورچ TIG یا آرگون، مدل‌های هواخنک و آب‌خنک، اجزای تورچ، Duty Cycle، Push-Pull و Spool Gun. همچنین مشکلات رایج تورچ، روش نگهداری و نکات مهم خرید را بررسی خواهیم کرد.

تورچ جوشکاری چیست؟

تورچ جوشکاری ابزاری است که ارتباط بین دستگاه جوش و محل ایجاد قوس را برقرار می‌کند. وظایف دقیق آن به نوع فرآیند بستگی دارد، اما به‌طور کلی تورچ می‌تواند جریان جوشکاری، سیم یا الکترود و گاز محافظ را تا محدوده قوس هدایت و کنترل کند.

در جوشکاری MIG/MAG، سیم جوش به‌صورت پیوسته از داخل تورچ عبور می‌کند. جریان از طریق Contact Tip به سیم منتقل می‌شود و گاز محافظ نیز از مسیر داخلی تورچ به ناحیه جوش می‌رسد.

در جوشکاری TIG، سیم جوش از داخل تورچ تغذیه نمی‌شود. تورچ، الکترود تنگستن غیرمصرفی را نگه می‌دارد و جریان و گاز محافظ را به محل جوش منتقل می‌کند. در صورت نیاز، فیلر به‌صورت جداگانه توسط جوشکار به حوضچه مذاب اضافه می‌شود.

بنابراین اصطلاح «تورچ جوشکاری» به یک محصول واحد اشاره نمی‌کند. تورچ MIG/MAG، تورچ TIG، تورچ Push-Pull و تورچ‌های هواخنک یا آب‌خنک هرکدام برای شرایط مشخصی طراحی شده‌اند.

وظایف اصلی تورچ جوشکاری

بسته به نوع فرآیند، تورچ می‌تواند وظایف زیر را بر عهده داشته باشد:

• انتقال جریان جوشکاری
• هدایت سیم جوش در MIG/MAG
• نگهداری الکترود تنگستن در TIG
• انتقال گاز محافظ به اطراف قوس
• کنترل شروع و توقف فرآیند در مدل‌های دارای ماشه یا کنترل
• هدایت دقیق قوس در محل اتصال
• کمک به دفع حرارت در تورچ‌های دارای سیستم خنک‌کاری

به همین دلیل، خرابی یا فرسودگی یک قطعه کوچک از تورچ می‌تواند خود را به شکل یک مشکل جوشکاری نشان دهد. برای نمونه، Contact Tip فرسوده ممکن است باعث ناپایداری قوس شود، لاینر آلوده می‌تواند تغذیه سیم را مختل کند و نازل آسیب‌دیده یا کثیف ممکن است روی پوشش گاز محافظ اثر بگذارد.

در نتیجه، تورچ را بهتر است بخشی از سیستم کامل جوشکاری بدانیم، نه یک قطعه مستقل از دستگاه. انتخاب درست آن زمانی امکان‌پذیر است که نوع فرآیند، جریان واقعی، مدت زمان کار، دستگاه جوش و مواد مصرفی همگی در کنار یکدیگر بررسی شوند.

تورچ جوشکاری چگونه کار می‌کند؟

نحوه عملکرد تورچ به فرآیند جوشکاری بستگی دارد، اما در همه مدل‌ها یک وظیفه اصلی وجود دارد: ایجاد ارتباط کنترل‌شده بین دستگاه جوش و محل تشکیل قوس. این ارتباط می‌تواند شامل انتقال جریان، هدایت سیم یا الکترود و رساندن گاز محافظ باشد.

در تورچ‌های MIG/MAG، سیم جوش از قرقره وارد فیدر دستگاه می‌شود. فیدر سیم را با سرعت مشخص به داخل لاینر و کابل تورچ هدایت می‌کند. سیم سپس از Contact Tip عبور می‌کند و به سمت قطعه کار می‌رود. هم‌زمان جریان جوشکاری از دستگاه به تورچ منتقل شده و از طریق Contact Tip به سیم می‌رسد. با ایجاد فاصله مناسب بین سیم و قطعه، قوس الکتریکی شکل می‌گیرد و حرارت حاصل از آن سیم و فلز پایه را ذوب می‌کند.

هم‌زمان، گاز محافظ از مسیر داخلی تورچ عبور کرده و از طریق دیفیوزر و نازل در اطراف قوس و حوضچه مذاب پخش می‌شود. این گاز با کاهش تماس فلز مذاب با هوای محیط، به حفظ کیفیت و پایداری فرآیند کمک می‌کند.

مسیر سیم و جریان در تورچ MIG/MAG

مسیر اصلی را می‌توان به‌صورت ساده این‌گونه نمایش داد:

قرقره سیم → فیدر دستگاه → کابل تورچ → لاینر → Contact Tip → سیم جوش → قوس → قطعه کار

هر بخش از این مسیر باید عملکرد مناسبی داشته باشد. برای مثال، افزایش اصطکاک در لاینر می‌تواند تغذیه سیم را نامنظم کند و فرسودگی Contact Tip می‌تواند انتقال جریان و پایداری قوس را تحت تأثیر قرار دهد.

مسیر گاز محافظ در تورچ MIG/MAG

مسیر گاز نیز به‌طور کلی به این شکل است:

منبع گاز → رگلاتور → شیلنگ → تورچ → دیفیوزر → نازل → محل جوش

وجود نشتی، گرفتگی نازل، آسیب شیلنگ یا مشکل در دیفیوزر می‌تواند میزان گاز محافظی را که واقعاً به محل جوش می‌رسد کاهش دهد. بنابراین فقط تنظیم دبی روی رگلاتور کافی نیست و سلامت کل مسیر گاز باید بررسی شود.

تورچ TIG چگونه کار می‌کند؟

در TIG، سیم جوش به‌صورت پیوسته از داخل تورچ عبور نمی‌کند. تورچ، الکترود تنگستن غیرمصرفی را در موقعیت مناسب نگه می‌دارد و جریان جوشکاری را به آن منتقل می‌کند. قوس بین تنگستن و قطعه کار ایجاد می‌شود و در صورت نیاز، فیلر به‌صورت جداگانه توسط جوشکار به حوضچه مذاب اضافه می‌شود.

گاز محافظ نیز از داخل تورچ عبور کرده و از طریق نازل اطراف تنگستن و محل جوش را پوشش می‌دهد. به همین دلیل، سلامت نازل، مسیر گاز و اجزای نگهدارنده تنگستن در عملکرد صحیح تورچ TIG اهمیت زیادی دارند.

چرا سلامت تورچ روی کیفیت جوش تأثیر دارد؟

تورچ در چند نقطه مستقیماً با فرآیند جوشکاری در ارتباط است. به همین دلیل یک قطعه کوچک معیوب می‌تواند خودش را به شکل یک مشکل بزرگ‌تر نشان دهد.

• لاینر آلوده یا نامناسب: افزایش مقاومت و بی‌نظمی در تغذیه سیم
• Contact Tip فرسوده: احتمال ناپایداری انتقال جریان و قوس
• نازل کثیف یا آسیب‌دیده: اختلال در خروج و توزیع گاز محافظ
• اتصال نامناسب: افزایش مقاومت در مسیر جریان
• کابل آسیب‌دیده یا بیش از حد خم‌شده: کاهش عملکرد و انعطاف مجموعه
• اختلال در خنک‌کاری تورچ آب‌خنک: افزایش غیرعادی دمای تورچ

بنابراین اگر کیفیت جوش بدون تغییر عمده در دستگاه یا مواد مصرفی کاهش پیدا کرد، بررسی تورچ و قطعات آن یکی از مراحل منطقی عیب‌یابی است.

در ادامه، اجزای مختلف تورچ MIG/MAG و TIG را بررسی می‌کنیم تا مشخص شود هر قطعه چه وظیفه‌ای دارد و خرابی آن چگونه می‌تواند روی جوشکاری اثر بگذارد.

تورچ co2 سایز15

انواع تورچ جوشکاری

تورچ‌های جوشکاری بر اساس فرآیند جوشکاری، روش انتقال سیم یا الکترود، سیستم خنک‌کاری و نوع کاربرد تفاوت دارند. بنابراین هنگام انتخاب تورچ، ابتدا باید مشخص شود قرار است با چه فرآیندی و در چه شرایطی جوشکاری انجام شود.

به‌طور کلی، مهم‌ترین خانواده‌های تورچ شامل MIG/MAG، TIG، Push-Pull و Spool Gun هستند. از نظر خنک‌کاری نیز بسیاری از این مدل‌ها در دو نوع هواخنک و آب‌خنک تولید می‌شوند.

مقایسه انواع تورچ جوشکاری

نکته: «تورچ CO₂» در بازار ایران یک اصطلاح رایج برای تورچ‌های MIG/MAG مورد استفاده با گاز CO₂ است و از نظر فنی، CO₂ نام یک گاز محافظ است، نه یک فرآیند یا خانواده مستقل تورچ.

تورچ MIG/MAG

تورچ MIG/MAG برای فرآیند GMAW استفاده می‌شود و سیم جوش به‌صورت پیوسته از داخل آن عبور می‌کند. تورچ علاوه بر هدایت سیم، جریان را از طریق Contact Tip به سیم منتقل می‌کند و گاز محافظ را از طریق نازل به اطراف قوس می‌رساند.

این نوع تورچ در جوشکاری فولادهای کربنی، فولادهای آلیاژی و در صورت استفاده از سیم و تجهیزات مناسب، آلومینیوم و فولاد ضد زنگ کاربرد دارد.

تورچ CO₂

در بازار ایران، «تورچ CO₂» معمولاً به تورچ MIG/MAG مورد استفاده برای جوشکاری فولاد با گاز CO₂ یا مخلوط‌های گازی گفته می‌شود.

بنابراین وقتی کاربر به دنبال خرید تورچ CO₂ است، در بسیاری از موارد منظور او یک تورچ MIG/MAG متناسب با دستگاه جوش و سیم مصرفی است.

نکته مهم این است که صرفاً انتخاب تورچ با عنوان CO₂ کافی نیست؛ آمپراژ، نوع اتصال، طول کابل، قطعات مصرفی و سازگاری با دستگاه نیز باید بررسی شوند.

تورچ TIG یا آرگون

تورچ TIG برای فرآیند GTAW طراحی شده است. در این فرآیند، تورچ الکترود تنگستن غیرمصرفی را نگه می‌دارد و گاز محافظ را به محل جوش می‌رساند.

برخلاف MIG/MAG، سیم فیلر در صورت نیاز به‌صورت جداگانه وارد حوضچه مذاب می‌شود.

تورچ TIG در جوشکاری دقیق و کنترل‌شده فلزاتی مانند استنلس استیل، آلومینیوم، تیتانیوم و آلیاژهای نیکل کاربرد دارد.

تورچ Push-Pull

تورچ Push-Pull برای شرایطی طراحی شده که تغذیه پایدار سیم اهمیت بیشتری دارد. در این سیستم، موتور فیدر دستگاه و موتور موجود در تورچ به حرکت سیم کمک می‌کنند.

این ساختار به‌خصوص برای سیم‌های نرم مانند آلومینیوم و برخی مسیرهای تغذیه طولانی کاربرد دارد.

البته Push-Pull تنها زمانی ارزش استفاده دارد که دستگاه جوش نیز با این سیستم سازگار باشد.

Spool Gun

در Spool Gun، قرقره سیم و سیستم تغذیه در نزدیکی خود تورچ قرار می‌گیرند. این طراحی مسیر حرکت سیم را بسیار کوتاه می‌کند و می‌تواند برای تغذیه سیم‌های نرم، به‌خصوص آلومینیوم، مفید باشد.

مزیت اصلی Spool Gun در بسیاری از کاربردها، کاهش مشکلات ناشی از عبور سیم نرم از یک کابل طولانی است؛ در مقابل، قرار گرفتن قرقره و موتور روی تورچ وزن آن را افزایش می‌دهد.

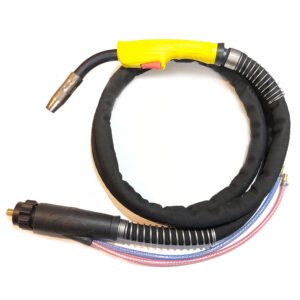

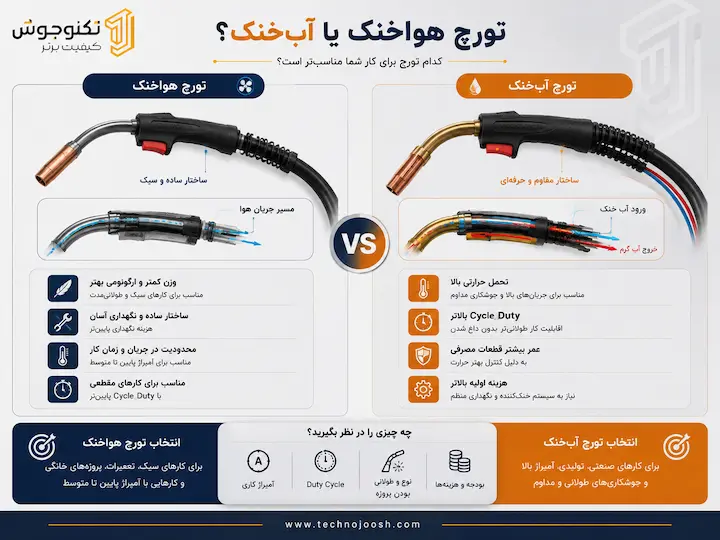

تورچ هواخنک و آب‌خنک

این دسته‌بندی بر اساس روش دفع حرارت انجام می‌شود و با نوع فرآیند متفاوت است.

در تورچ هواخنک، حرارت ایجادشده در مجموعه تورچ به محیط منتقل می‌شود. این مدل‌ها ساختار ساده‌تری دارند و برای بسیاری از کاربردهای عمومی مناسب هستند.

در تورچ آب‌خنک، مایع خنک‌کننده در مدار مخصوص گردش می‌کند و حرارت را از تورچ دور می‌کند. این سیستم بیشتر در کاربردهایی اهمیت پیدا می‌کند که جریان و مدت زمان کار بالا باشد.

بنابراین ممکن است یک تورچ MIG هواخنک یا آب‌خنک باشد و همین موضوع درباره برخی تورچ‌های TIG نیز صدق کند.

کدام نوع تورچ برای شما مناسب است؟

انتخاب نوع تورچ را می‌توان با یک سؤال ساده شروع کرد:

با چه فرآیندی جوشکاری می‌کنید؟

• MIG/MAG و CO₂: تورچ MIG/MAG متناسب با دستگاه
• TIG یا آرگون: تورچ TIG مناسب جریان و نوع کار
• آلومینیوم با تغذیه سیم دشوار: بررسی Push-Pull یا Spool Gun
• جوشکاری طولانی و جریان بالا: بررسی تورچ آب‌خنک
• کارگاه عمومی و جوشکاری مقطعی: تورچ هواخنک متناسب با شرایط

بعد از مشخص شدن نوع تورچ، باید آمپراژ واقعی، Duty Cycle، طول کابل، نوع اتصال و قطعات مصرفی نیز بررسی شوند.

در بخش بعد، اجزای تورچ MIG/MAG را بررسی می‌کنیم تا مشخص شود هر قطعه چه نقشی در انتقال سیم، جریان و گاز محافظ دارد.

تفاوت تورچ MIG، MAG و CO₂ چیست؟

یکی از رایج‌ترین ابهام‌ها هنگام خرید تورچ این است که آیا تورچ MIG، تورچ MAG و تورچ CO₂ با یکدیگر تفاوت دارند یا می‌توان از این اصطلاحات به جای هم استفاده کرد. پاسخ کوتاه این است که این سه عبارت دقیقاً هم‌معنی نیستند؛ MIG و MAG نام فرآیندهای جوشکاری هستند، در حالی که CO₂ به نوع گاز محافظ اشاره می‌کند.

در بازار تجهیزات جوشکاری ایران، اصطلاح «تورچ CO₂» معمولاً برای تورچی به کار می‌رود که روی دستگاه‌های جوش سیمی مورد استفاده قرار می‌گیرد و برای جوشکاری فولاد با گاز CO₂ یا مخلوط‌های گازی طراحی شده است. بنابراین هنگام خرید، بهتر است فقط به نام «CO₂» یا «MIG» اکتفا نکنید و سازگاری تورچ با دستگاه، سیم جوش، آمپراژ و نوع کاربرد را بررسی کنید.

MIG چیست؟

MIG مخفف Metal Inert Gas است و به فرآیندی از جوشکاری قوسی با سیم مصرفی و گاز محافظ بی‌اثر اشاره دارد. در این روش، سیم جوش به‌صورت پیوسته از سیستم تغذیه وارد تورچ شده و پس از عبور از Contact Tip به محل جوش می‌رسد.

گاز محافظ در MIG معمولاً از گازهای بی‌اثر مانند آرگون یا هلیوم تشکیل می‌شود. انتخاب گاز به نوع فلز، سیم جوش و شرایط جوشکاری بستگی دارد.

MIG در کاربردهایی مانند جوشکاری آلومینیوم و برخی آلیاژهای غیرآهنی کاربرد گسترده‌ای دارد.

MAG چیست؟

MAG مخفف Metal Active Gas است. در این فرآیند نیز سیم جوش به‌صورت مداوم تغذیه می‌شود، اما گاز محافظ دارای جزء فعال است.

گاز CO₂ خالص و مخلوط‌های آرگون/CO₂ از گازهای رایج در این خانواده محسوب می‌شوند.

MAG به‌ویژه برای جوشکاری فولادهای کربنی و بسیاری از کاربردهای ساخت و تولید فلزی مورد استفاده قرار می‌گیرد.

CO₂ چه نقشی دارد؟

CO₂ یک گاز محافظ فعال است که می‌تواند به‌صورت خالص یا در ترکیب با آرگون در فرآیند MAG استفاده شود.

وقتی در یک کارگاه گفته می‌شود:

«تورچ CO₂ می‌خواهم»

معمولاً منظور تورچ MIG/MAG مناسب دستگاه جوش سیمی است، نه اینکه CO₂ خودش نوع خاصی از طراحی تورچ باشد.

بنابراین بهتر است هنگام خرید مشخص کنید:

• دستگاه شما چه فرآیندی را پشتیبانی می‌کند؟
• از CO₂ خالص استفاده می‌کنید یا مخلوط آرگون/CO₂؟
• قطر سیم جوش چقدر است؟
• آمپراژ کاری شما چقدر است؟
• کانکتور تورچ دستگاه چه نوعی است؟
• طول کابل موردنیاز چقدر است؟

مقایسه MIG و MAG و CO₂

آیا تورچ MIG و CO₂ با هم فرق دارند؟

از نظر ساختار کلی، در بسیاری از دستگاه‌های جوش سیمی، تورچی که در بازار به نام «تورچ CO₂» فروخته می‌شود همان خانواده تورچ‌های MIG/MAG است.

تفاوت اصلی را باید در شرایط فرآیند، نوع گاز، سیم جوش و مشخصات دستگاه جست‌وجو کرد، نه صرفاً در نامی که فروشنده روی تورچ می‌گذارد.

برای مثال، ممکن است یک تورچ MIG/MAG برای دستگاهی که با سیم ER70S-6 و گاز CO₂ کار می‌کند کاملاً مناسب باشد، اما همان تورچ به دلیل نوع اتصال یا مشخصات دستگاه برای یک سیستم دیگر قابل استفاده نباشد.

یک نکته مهم درباره انتخاب تورچ CO₂

اگر هدف شما جوشکاری فولاد با سیم جوش CO₂ است، فقط عبارت «تورچ CO₂» را جست‌وجو نکنید. بهتر است مشخصات زیر را قبل از خرید در اختیار فروشنده قرار دهید:

مدل دستگاه + آمپراژ کاری + قطر سیم + طول کابل + نوع اتصال تورچ

این پنج مورد معمولاً اطلاعات بسیار بهتری برای انتخاب تورچ مناسب نسبت به نام عمومی «تورچ CO₂» در اختیار شما قرار می‌دهند.

تورچ MIG/MAG برای چه موادی استفاده می‌شود؟

بسته به سیم جوش و گاز محافظ، MIG/MAG می‌تواند برای طیف متنوعی از فلزات استفاده شود؛ از جمله:

• فولادهای کربنی
• فولادهای کم‌آلیاژ
• فولاد ضد زنگ
• آلومینیوم
• برخی آلیاژهای نیکل و فلزات غیرآهنی

بنابراین انتخاب تورچ را نباید فقط بر اساس جنس قطعه انجام داد. سیم جوش، گاز محافظ، جریان کاری و مشخصات دستگاه هم باید با یکدیگر هماهنگ باشند.

جمع‌بندی تفاوت‌ها

اگر بخواهیم موضوع را خیلی ساده بیان کنیم:

MIG = فرآیند با گاز محافظ بی‌اثر

MAG = فرآیند با گاز محافظ فعال

CO₂ = یکی از گازهای محافظ فعال مورد استفاده در MAG

در نتیجه، اصطلاح «تورچ CO₂» که در بازار ایران رایج است، بیشتر یک نام کاربردی برای تورچ مورد استفاده در دستگاه‌های جوش سیمی است و نباید آن را با تعریف فنی فرآیند MIG یا MAG اشتباه گرفت.

همچنین بخوانید: جوشکاری زیر پودری چیست ؟

تورچ TIG یا تورچ آرگون چیست؟

تورچ TIG که در بازار ایران بیشتر با نام تورچ آرگون شناخته می‌شود، یکی از تجهیزات اصلی فرآیند جوشکاری TIG یا GTAW است. برخلاف تورچ MIG/MAG، در تورچ TIG سیم جوش به‌صورت مداوم از داخل تورچ تغذیه نمی‌شود. وظیفه اصلی تورچ، نگهداری الکترود تنگستن، انتقال جریان جوشکاری و رساندن گاز محافظ به ناحیه قوس است.

در فرآیند TIG، قوس الکتریکی بین الکترود تنگستن و قطعه کار ایجاد می‌شود. تنگستن در شرایط صحیح نباید مانند سیم جوش مصرفی ذوب شود و به همین دلیل، جوشکار می‌تواند قوس را با دقت بالایی کنترل کند. در صورت نیاز به فلز پرکننده، فیلر به‌صورت جداگانه و دستی یا با سیستم تغذیه مناسب وارد حوضچه مذاب می‌شود.

این ویژگی باعث شده جوشکاری TIG برای اتصالاتی که ظاهر جوش، کنترل حرارت و دقت اهمیت زیادی دارد، کاربرد گسترده‌ای داشته باشد.

چرا به تورچ TIG، تورچ آرگون می‌گویند؟

آرگون یکی از رایج‌ترین گازهای محافظ مورد استفاده در جوشکاری TIG است و به همین دلیل در بازار ایران اصطلاح «تورچ آرگون» بسیار رایج شده است.

با این حال، بهتر است بین نام تورچ و نوع گاز محافظ تفاوت قائل شویم. تورچ، ابزار اجرای فرآیند است و آرگون گازی است که برای محافظت از الکترود تنگستن و حوضچه جوش استفاده می‌شود.

بسته به نوع فلز و شرایط جوشکاری، گازهای محافظ دیگری نیز ممکن است مورد استفاده قرار گیرند؛ بنابراین انتخاب تورچ صرفاً بر اساس عبارت «آرگون» انجام نمی‌شود.

تورچ TIG چه وظایفی دارد؟

مهم‌ترین وظایف تورچ TIG عبارت‌اند از:

• نگهداری الکترود تنگستن در موقعیت مناسب
• انتقال جریان الکتریکی به الکترود
• هدایت گاز محافظ به محل جوش
• فراهم کردن امکان کنترل قوس توسط اپراتور
• کمک به ایجاد قوس پایدار
• انتقال حرارت از مجموعه تورچ در مدل‌های دارای سیستم خنک‌کاری

در مدل‌هایی که دارای کلید یا کنترل روی تورچ هستند، جوشکار می‌تواند شروع و پایان فرآیند یا برخی تنظیمات مرتبط را نیز از طریق کنترل تورچ مدیریت کند؛ البته امکانات دقیق به نوع دستگاه و طراحی تورچ بستگی دارد.

تورچ TIG برای چه فلزاتی استفاده می‌شود؟

تورچ TIG می‌تواند در جوشکاری طیف گسترده‌ای از فلزات مورد استفاده قرار گیرد، از جمله:

• فولاد کربنی
• فولاد ضد زنگ
• آلومینیوم
• مس
• تیتانیوم
• آلیاژهای نیکل
• برخی آلیاژهای خاص و حساس

البته توانایی جوشکاری هر فلز فقط به تورچ وابسته نیست. نوع دستگاه، AC یا DC بودن جریان، نوع تنگستن، گاز محافظ، فیلر، ضخامت قطعه و پارامترهای جوشکاری نیز باید متناسب با جنس و شرایط اتصال انتخاب شوند.

تفاوت تورچ TIG و تورچ MIG چیست؟

مهم‌ترین تفاوت این دو تورچ به نحوه ایجاد و تغذیه فلز جوش مربوط می‌شود.

بنابراین اگر هدف، جوشکاری دقیق است و کنترل حوضچه اهمیت زیادی دارد، TIG می‌تواند انتخاب مناسبی باشد. در مقابل، برای تولید سریع و جوشکاری‌های طولانی با تغذیه مداوم سیم، MIG/MAG معمولاً مزیت بیشتری دارد.

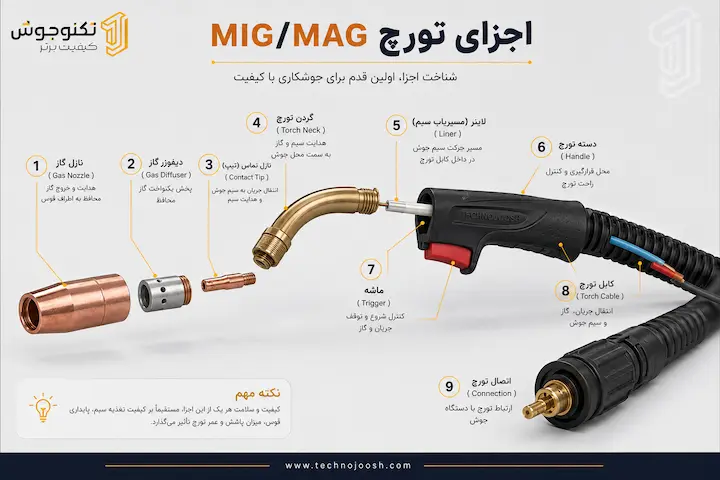

اجزای تورچ MIG و CO₂

تورچ MIG/CO₂ از چند قطعه اصلی تشکیل شده است که هرکدام بخشی از مسیر انتقال جریان، سیم جوش یا گاز محافظ را بر عهده دارند. شناخت این قطعات فقط برای تعمیرکار یا جوشکار حرفه‌ای مهم نیست؛ هنگام خرید تورچ و قطعات مصرفی نیز دانستن تفاوت آن‌ها کمک می‌کند انتخاب دقیق‌تری داشته باشید.

برای مثال، اگر سیم جوش داخل تورچ به‌درستی حرکت نمی‌کند، تعویض کل تورچ همیشه اولین راه‌حل نیست. ممکن است مشکل از لاینر، Contact Tip، غلتک تغذیه یا حتی نحوه قرار گرفتن کابل باشد. به همین دلیل، آشنایی با اجزای تورچ می‌تواند زمان و هزینه عیب‌یابی را کاهش دهد.

ساختار کلی تورچ MIG/CO₂

در یک تورچ معمولی MIG/MAG، سیم جوش از سمت دستگاه وارد کابل تورچ شده و پس از عبور از لاینر به Contact Tip می‌رسد. جریان جوشکاری نیز از مسیر اتصال برق تورچ به Contact Tip منتقل شده و سپس به سیم جوش می‌رسد.

هم‌زمان، گاز محافظ از مسیر جداگانه‌ای وارد تورچ شده و پس از عبور از دیفیوزر از طریق نازل در اطراف قوس منتشر می‌شود.

به‌صورت ساده می‌توان این مسیر را چنین نمایش داد:

فیدر سیم → لاینر → Contact Tip → سیم جوش → قوس

و مسیر گاز:

ورودی گاز → مسیر داخلی تورچ → دیفیوزر → نازل → محل جوش

۱. نازل گاز (Gas Nozzle)

نازل یکی از قابل‌مشاهده‌ترین قطعات تورچ MIG است و وظیفه اصلی آن هدایت گاز محافظ به اطراف قوس و حوضچه جوش است.

در حین جوشکاری، پاشش‌های مذاب می‌توانند به سطح داخلی نازل بچسبند. اگر این پاشش‌ها بیش از حد تجمع پیدا کنند، مسیر خروج گاز محدود شده و پوشش گازی اطراف حوضچه می‌تواند نامناسب شود.

علائم احتمالی مشکل در نازل عبارت‌اند از:

• تجمع شدید پاشش
• کاهش پوشش گاز محافظ
• افزایش احتمال آلودگی جوش
• دشوار شدن دسترسی مناسب به محل جوش

تمیز کردن منظم نازل و تعویض آن در صورت آسیب‌دیدگی از اقدامات ساده اما مهم در نگهداری تورچ است.

۲. نوک تماس (Contact Tip)

Contact Tip یکی از مهم‌ترین قطعات مصرفی تورچ MIG است. سیم جوش از داخل این قطعه عبور می‌کند و جریان جوشکاری از طریق آن به سیم منتقل می‌شود.

قطر داخلی Contact Tip باید با قطر سیم جوش سازگار باشد. اگر نوک تماس بیش از حد فرسوده شود، فاصله داخلی آن افزایش پیدا می‌کند و ممکن است انتقال جریان و پایداری قوس تحت تأثیر قرار گیرد.

علائم احتمالی فرسودگی Contact Tip:

• قطع و وصل شدن قوس
• ناپایداری تغذیه سیم
• تغییر نامنظم طول قوس
• جرقه زدن اطراف نوک تماس
• چسبیدن سیم به نوک تماس

البته هرکدام از این علائم می‌تواند دلایل دیگری نیز داشته باشد و نباید خرابی Contact Tip را تنها علت احتمالی در نظر گرفت.

۳. دیفیوزر گاز (Gas Diffuser)

دیفیوزر بین مسیر گاز و نازل قرار می‌گیرد و در بسیاری از تورچ‌ها محل نصب Contact Tip نیز محسوب می‌شود.

وظیفه آن ایجاد مسیر مناسب برای عبور گاز محافظ و اتصال صحیح قطعات جلویی تورچ است.

اگر دیفیوزر آسیب ببیند یا به‌درستی نصب نشود، ممکن است:

• جریان گاز دچار اختلال شود؛
• نازل به‌درستی در جای خود قرار نگیرد؛
• Contact Tip اتصال مناسبی نداشته باشد؛
• عملکرد کلی تورچ ناپایدار شود.

در هنگام تعویض دیفیوزر باید مدل و رزوه آن با تورچ سازگار باشد.

۴. لاینر تورچ (Liner)

لاینر یکی از قطعاتی است که کمتر دیده می‌شود اما نقش بسیار مهمی در تغذیه سیم دارد. لاینر داخل کابل تورچ قرار می‌گیرد و مسیر عبور سیم از سیستم تغذیه تا Contact Tip را فراهم می‌کند.

اگر لاینر کثیف، فرسوده، آسیب‌دیده یا نامناسب با نوع سیم باشد، حرکت سیم می‌تواند با مقاومت بیشتری انجام شود.

علائم احتمالی مشکل در لاینر:

• گیر کردن سیم
• تغذیه نامنظم
• صدای غیرعادی هنگام تغذیه سیم
• کاهش پایداری قوس
• Birdnesting در برخی شرایط
• افزایش فشار موردنیاز برای تغذیه سیم

انتخاب لاینر باید با توجه به قطر و جنس سیم و مشخصات سازنده انجام شود. لاینری که برای یک نوع سیم مناسب است، الزاماً برای همه سیم‌ها عملکرد یکسانی ندارد.

۵. گردنه تورچ (Torch Neck)

گردنه، بخش جلویی تورچ است که نازل و قطعات مصرفی روی آن قرار می‌گیرند. شکل و زاویه گردنه روی دسترسی جوشکار به محل اتصال و نحوه قرار گرفتن تورچ اثر دارد.

در بعضی مدل‌ها گردنه قابلیت تعویض دارد. این ویژگی می‌تواند هزینه تعمیر و نگهداری را کاهش دهد؛ زیرا در صورت آسیب‌دیدگی لازم نیست کل تورچ تعویض شود.

۶. دسته و ماشه تورچ

دسته، بخش اصلی نگهدارنده تورچ است و باید به شکلی طراحی شده باشد که کنترل آن برای اپراتور راحت باشد.

ماشه تورچ در بسیاری از سیستم‌های MIG/MAG برای ارسال فرمان شروع فرآیند استفاده می‌شود. با فشردن ماشه، بسته به طراحی دستگاه، تغذیه سیم، جریان جوشکاری و جریان گاز فعال می‌شوند.

خرابی ماشه یا سیم‌های کنترل آن می‌تواند باعث شود تورچ فرمان شروع جوشکاری را به دستگاه منتقل نکند.

۷. کابل تورچ

کابل تورچ مجموعه‌ای از مسیرهای موردنیاز برای انتقال جریان، سیم جوش، گاز و در برخی مدل‌ها مدار خنک‌کاری را در خود جای می‌دهد.

خم کردن شدید، پیچاندن، کشیدن یا قرار دادن کابل زیر فشار می‌تواند به مرور زمان به اجزای داخلی آن آسیب برساند.

به همین دلیل بهتر است هنگام کار، کابل تا حد امکان مسیر آزاد و بدون خم‌های شدید داشته باشد.

۸. کانکتور تورچ

کانکتور نقطه اتصال تورچ به دستگاه جوش است. شکل و نوع اتصال بسته به دستگاه و طراحی سازنده متفاوت است.

وجود کانکتور نامناسب می‌تواند باعث شود تورچ از نظر مکانیکی یا الکتریکی با دستگاه سازگار نباشد.

بنابراین هنگام خرید، گفتن صرفاً «تورچ 300 آمپر» کافی نیست. مدل دستگاه و نوع اتصال تورچ نیز باید مشخص شود.

۹. قطعات مصرفی تورچ

برخی قطعات تورچ در اثر استفاده طبیعی به مرور فرسوده می‌شوند. مهم‌ترین قطعات مصرفی در تورچ MIG/CO₂ معمولاً عبارت‌اند از:

• نازل
• Contact Tip
• دیفیوزر
• لاینر

سرعت فرسودگی این قطعات به عواملی مانند شدت جریان، نوع سیم، کیفیت مواد مصرفی، میزان پاشش، مدت زمان جوشکاری و نحوه نگهداری بستگی دارد.

جدول عیب‌یابی سریع قطعات تورچ MIG

این جدول برای عیب‌یابی اولیه است و یک علامت مشخص همیشه فقط یک علت ندارد. برای تشخیص دقیق‌تر باید شرایط دستگاه، سیم جوش، پارامترها و سایر اجزای مدار نیز بررسی شوند.

چرا شناخت قطعات تورچ هنگام خرید اهمیت دارد؟

یکی از نکاتی که هنگام خرید تورچ کمتر به آن توجه می‌شود، هزینه و دسترسی قطعات مصرفی است.

ممکن است دو تورچ از نظر قیمت اولیه تفاوت زیادی نداشته باشند، اما یکی از آن‌ها نازل، Tip و لاینر رایج و قابل‌دسترسی داشته باشد و دیگری قطعات اختصاصی و گران‌تری نیاز داشته باشد.

برای یک کارگاه که هر روز از تورچ استفاده می‌کند، این موضوع می‌تواند در هزینه واقعی مالکیت تجهیزات تأثیر قابل‌توجهی داشته باشد.

بنابراین هنگام خرید تورچ، علاوه بر خود تورچ، درباره موجود بودن و قیمت قطعات مصرفی آن نیز سؤال کنید.

یک تورچ خوب فقط تورچی نیست که روز اول درست کار کند؛ تورچی است که قطعات آن در طول زمان قابل تهیه، قابل تعویض و متناسب با شرایط کاری شما باشد.

اجزای تورچ TIG و وظیفه هر قطعه

تورچ TIG از چند قطعه اصلی تشکیل شده که هرکدام در نگهداری الکترود تنگستن، انتقال جریان یا هدایت گاز محافظ نقش دارند. برخلاف تورچ MIG که سیم جوش از داخل تورچ عبور می‌کند، در تورچ TIG الکترود تنگستن داخل مجموعه تورچ ثابت می‌شود و سیم فیلر، در صورت نیاز، معمولاً به‌صورت جداگانه به حوضچه جوش اضافه می‌شود.

شناخت این قطعات هنگام خرید تورچ، انتخاب لوازم مصرفی و حتی عیب‌یابی جوش اهمیت زیادی دارد. برای مثال، انتخاب نازل نامناسب یا نصب نادرست کولت می‌تواند روی پوشش گاز محافظ و پایداری قوس اثر بگذارد.

۱. الکترود تنگستن (Tungsten Electrode)

الکترود تنگستن، الکترود غیرمصرفی فرآیند TIG است که قوس الکتریکی بین نوک آن و قطعه کار ایجاد می‌شود.

تنگستن‌ها در انواع و قطرهای مختلف تولید می‌شوند و انتخاب آن‌ها باید با توجه به نوع جریان، آمپراژ، جنس قطعه و شرایط جوشکاری انجام شود.

نوک تنگستن نیز باید متناسب با نوع کاربرد آماده شود. شکل و وضعیت نوک الکترود روی رفتار قوس اثر می‌گذارد و در صورت آلودگی یا آسیب، ممکن است قوس از حالت پایدار خارج شود.

نکته مهم این است که یک تنگستن مشخص برای تمام شرایط TIG مناسب نیست؛ بنابراین هنگام انتخاب الکترود باید مشخصات واقعی فرآیند در نظر گرفته شود.

۲. کولت (Collet)

کولت قطعه‌ای است که الکترود تنگستن را در داخل تورچ محکم نگه می‌دارد.

قطر کولت باید با قطر تنگستن مطابقت داشته باشد. برای مثال، تنگستن 2.4 میلی‌متری به کولت متناسب با همان قطر نیاز دارد.

کولت باید بتواند تنگستن را به‌صورت یکنواخت و مطمئن نگه دارد. اگر کولت فرسوده یا نامناسب باشد، ممکن است الکترود به‌خوبی ثابت نشود و تنظیم موقعیت آن دشوار شود.

۳. کولت‌بادی (Collet Body)

کولت‌بادی محل قرارگیری کولت است و علاوه بر نگهداری مجموعه تنگستن، در هدایت گاز محافظ نیز نقش دارد.

کولت‌بادی‌ها در اندازه‌های مختلف تولید می‌شوند و باید با قطر تنگستن و سایر اجزای جلویی تورچ هماهنگ باشند.

هنگام تعویض این قطعه، صرفاً توجه به رزوه کافی نیست؛ ابعاد و طراحی داخلی آن نیز باید با تورچ سازگار باشد.

۴. نازل سرامیکی (Ceramic Cup)

نازل سرامیکی در قسمت جلویی تورچ قرار می‌گیرد و وظیفه آن هدایت گاز محافظ به سمت الکترود و حوضچه جوش است.

اندازه نازل روی پوشش گاز و دسترسی جوشکار به محل اتصال تأثیر دارد. نازل‌های بزرگ‌تر در برخی کاربردها امکان پوشش گازی وسیع‌تر را فراهم می‌کنند، در حالی که نازل‌های کوچک‌تر ممکن است برای دسترسی به فضاهای محدود مناسب‌تر باشند.

نازل سرامیکی همچنین باید تمیز و سالم باشد. ترک یا آسیب‌دیدگی آن می‌تواند عملکرد صحیح گاز محافظ را مختل کند.

۵. Gas Lens

Gas Lens یکی از قطعاتی است که در برخی تورچ‌های TIG مورد استفاده قرار می‌گیرد و برای ایجاد جریان یکنواخت‌تر گاز محافظ طراحی شده است.

در طراحی معمولی، جریان گاز ممکن است آشفتگی بیشتری داشته باشد. Gas Lens با استفاده از ساختار مشبک داخلی، جریان گاز را آرام‌تر و منظم‌تر می‌کند.

این ویژگی در بعضی کاربردهای حساس، جوشکاری با گاز محافظ دقیق یا شرایطی که دسترسی بهتر به محل جوش اهمیت دارد، می‌تواند مفید باشد.

از مزایای احتمالی استفاده از Gas Lens می‌توان به موارد زیر اشاره کرد:

• جریان یکنواخت‌تر گاز محافظ
• امکان قرار دادن تورچ در برخی موقعیت‌های خاص
• بهبود پوشش گازی در شرایط مناسب
• کاهش آشفتگی جریان گاز

البته استفاده از Gas Lens به‌تنهایی تضمین‌کننده کیفیت جوش نیست و دبی گاز، نوع نازل، فاصله تورچ تا قطعه و شرایط محیط نیز اهمیت دارند.

۶. پشت‌بند کولت یا Collet Back Cap

در قسمت انتهایی مجموعه تورچ TIG، Back Cap قرار می‌گیرد و به ثابت نگه داشتن مجموعه الکترود در داخل بدنه کمک می‌کند.

این قطعه در اندازه‌های مختلف وجود دارد و انتخاب آن به طراحی تورچ و طول موردنیاز تنگستن بستگی دارد.

در فضاهای محدود، استفاده از طراحی مناسب Back Cap می‌تواند دسترسی جوشکار را آسان‌تر کند.

۷. بدنه و دسته تورچ

بدنه و دسته، ساختار اصلی تورچ را تشکیل می‌دهند و قطعات مختلف درون یا روی آن نصب می‌شوند.

طراحی ارگونومیک دسته اهمیت زیادی دارد؛ زیرا جوشکاری TIG معمولاً به کنترل دقیق حرکت دست نیاز دارد.

وزن تورچ، شکل دسته، انعطاف کابل و محل قرارگیری کنترل‌ها می‌تواند روی خستگی اپراتور، دقت حرکت و کیفیت اجرای جوش اثر بگذارد.

۸. کابل برق و مسیر گاز

تورچ TIG باید جریان جوشکاری و گاز محافظ را از دستگاه به ناحیه جوش منتقل کند.

در مدل‌های ساده‌تر، مسیر گاز و کابل در مجموعه تورچ قرار دارند و در مدل‌های پیشرفته‌تر ممکن است مسیرهای جداگانه برای کنترل، خنک‌کاری و سایر امکانات وجود داشته باشد.

کابل نباید به شکل شدید خم، کشیده یا تحت فشار قرار گیرد؛ زیرا آسیب داخلی ممکن است به مرور زمان باعث افت عملکرد یا خرابی شود.

۹. کلید یا کنترل تورچ

بعضی تورچ‌های TIG دارای کلید یا کنترل روی دسته هستند که برای ارسال فرمان شروع و توقف جوشکاری یا کنترل برخی قابلیت‌های دستگاه مورد استفاده قرار می‌گیرد.

نوع کنترل به دستگاه جوش بستگی دارد. بنابراین هنگام خرید تورچ TIG، صرفاً سازگاری مکانیکی کافی نیست و باید نوع اتصال و مدار کنترل نیز بررسی شود.

جدول اجزای تورچ TIG

چه زمانی قطعات تورچ TIG را تعویض کنیم؟

لازم نیست با مشاهده هر مشکل در جوشکاری، کل تورچ تعویض شود. بسیاری از مشکلات با تعویض یا بررسی یک قطعه مصرفی برطرف می‌شوند.

برای مثال:

قوس ناپایدار:
وضعیت تنگستن، کولت، اتصال برق و پارامترهای جوشکاری را بررسی کنید.

پوشش گازی نامناسب:
نازل، Gas Lens، مسیر گاز، نشتی و دبی گاز را بررسی کنید.

تنگستن در تورچ ثابت نمی‌ماند:
کولت و Collet Body را بررسی کنید.

نازل ترک خورده یا شکسته است:
نازل را تعویض کنید.

تورچ بیش از حد گرم می‌شود:
آمپراژ، Duty Cycle و نوع سیستم خنک‌کاری را بررسی کنید.

این نکته مهم است که یک علامت مشخص می‌تواند چند علت داشته باشد؛ بنابراین عیب‌یابی باید مرحله‌به‌مرحله انجام شود.

چرا انتخاب قطعات مصرفی مناسب در TIG مهم است؟

در جوشکاری TIG، کیفیت و تمیزی قوس اهمیت زیادی دارد. به همین دلیل قطعاتی که در مسیر گاز و جریان قرار دارند باید متناسب با تورچ انتخاب شوند.

استفاده از یک کولت نامناسب، نازل آسیب‌دیده یا Gas Lens ناسازگار می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد. از طرف دیگر، خرید قطعات مصرفی استاندارد و سازگار با مدل تورچ، معمولاً بسیار منطقی‌تر از تعویض کامل تورچ در هر مرحله از خرابی است.

در نتیجه، هنگام خرید تورچ TIG بهتر است از ابتدا درباره موجود بودن تنگستن، کولت، کولت‌بادی، نازل و سایر قطعات مصرفی همان مدل نیز اطمینان حاصل کنید.

تورچ هواخنک چیست؟

تورچ هواخنک نوعی تورچ جوشکاری است که حرارت ایجادشده در هنگام کار را عمدتاً از طریق بدنه و تماس با هوای محیط دفع می‌کند. این نوع تورچ در بسیاری از کاربردهای عمومی MIG/MAG و TIG استفاده می‌شود و به دلیل ساختار ساده‌تر، برای جوشکاری‌های سبک و مقطعی گزینه رایجی است.

مزایای تورچ هواخنک

• ساختار ساده‌تر و معمولاً وزن کمتر
• عدم نیاز به مدار و دستگاه خنک‌کننده جداگانه
• نگهداری ساده‌تر
• مناسب برای بسیاری از کارگاه‌ها و تعمیرات
• هزینه اولیه معمولاً پایین‌تر نسبت به سیستم‌های آب‌خنک مشابه

محدودیت تورچ هواخنک

محدودیت اصلی این تورچ‌ها، ظرفیت دفع حرارت در شرایط کاری سنگین است. اگر تورچ برای مدت طولانی با جریان بالا استفاده شود، دمای آن افزایش پیدا می‌کند و ممکن است از محدوده کاری مناسب خارج شود.

بنابراین آمپراژ اسمی تورچ به‌تنهایی برای انتخاب کافی نیست و Duty Cycle و شرایط واقعی جوشکاری نیز باید بررسی شود.

تورچ هواخنک برای چه کاری مناسب است؟

این نوع تورچ معمولاً برای:

• جوشکاری‌های مقطعی
• تعمیرات
• کارگاه‌های عمومی
• سازه‌های سبک و متوسط
• پروژه‌هایی با جریان و زمان کاری متناسب با ظرفیت تورچ

انتخاب مناسبی است.

اگر کار شما شامل جوشکاری مداوم، جریان بالا یا Duty Cycle سنگین است، بهتر است تورچ آب‌خنک نیز بررسی شود.

نکته: هواخنک بودن به معنی وجود الزاماً «فن داخلی» در تورچ نیست؛ روش اصلی دفع حرارت به طراحی تورچ و انتقال حرارت به محیط مربوط می‌شود.

تورچ آب‌خنک چیست؟

تورچ آب‌خنک نوعی تورچ جوشکاری است که برای دفع حرارت از گردش مایع خنک‌کننده در مدار داخلی تورچ استفاده می‌کند. این ساختار امکان مدیریت بهتر حرارت را در بسیاری از کاربردهای جریان بالا و جوشکاری طولانی فراهم می‌کند.

تورچ آب‌خنک بیشتر زمانی اهمیت پیدا می‌کند که استفاده از تورچ هواخنک به دلیل افزایش دما یا محدودیت Duty Cycle پاسخگوی شرایط کاری نباشد.

مزایای تورچ آب‌خنک

• کنترل بهتر دمای تورچ در کارهای سنگین
• مناسب برای جریان‌های بالاتر در مدل‌های طراحی‌شده برای این شرایط
• مناسب‌تر برای جوشکاری طولانی و مداوم
• کاهش فشار حرارتی روی برخی اجزای تورچ
• امکان استفاده در بسیاری از کاربردهای صنعتی

محدودیت‌های تورچ آب‌خنک

در مقابل، این سیستم پیچیده‌تر است و به واحد خنک‌کننده، شیلنگ‌های گردش مایع و نگهداری مدار خنک‌کاری نیاز دارد.

بنابراین اگر کاربرد شما سبک و مقطعی است، استفاده از آب‌خنک الزاماً مزیت اقتصادی ندارد.

تورچ آب‌خنک برای چه کاری مناسب است؟

این نوع تورچ بیشتر برای شرایطی مناسب است که ترکیبی از موارد زیر وجود داشته باشد:

• جریان کاری بالا
• جوشکاری طولانی
• Duty Cycle بالا
• استفاده مداوم در محیط صنعتی
• نیاز به کنترل بهتر دمای تورچ

در چنین شرایطی، انتخاب آب‌خنک باید همراه با بررسی ظرفیت واحد خنک‌کننده و مشخصات سازنده انجام شود.

نکته: آب‌خنک بودن به‌تنهایی به معنی مناسب بودن تورچ برای هر جریان یا هر مدت زمان کاری نیست؛ ظرفیت واقعی تورچ و سیستم خنک‌کننده باید با شرایط جوشکاری مطابقت داشته باشد.

تورچ هواخنک بهتر است یا آب‌خنک؟

هیچ‌کدام به‌طور مطلق بهتر نیستند. انتخاب بین تورچ هواخنک و آب‌خنک باید بر اساس جریان کاری، مدت زمان جوشکاری، Duty Cycle و شرایط استفاده انجام شود.

چه زمانی هواخنک انتخاب بهتری است؟

اگر جوشکاری شما مقطعی، سبک یا با جریان متوسط انجام می‌شود و مدت کار مداوم زیاد نیست، هواخنک معمولاً انتخاب ساده‌تر و کم‌دردسرتری است.

چه زمانی آب‌خنک انتخاب بهتری است؟

اگر تورچ در جریان بالا و برای مدت طولانی مورد استفاده قرار می‌گیرد، سیستم آب‌خنک می‌تواند مدیریت حرارت بهتری فراهم کند؛ البته ظرفیت تورچ و واحد خنک‌کننده باید با شرایط کاری مطابقت داشته باشد.

یک قانون ساده برای انتخاب

اگر بین این دو گزینه مردد هستید، به جای اینکه صرفاً بپرسید «کدام بهتر است؟»، این سؤال را مطرح کنید:

تورچ قرار است با چه آمپراژی و برای چه مدت به‌طور مداوم کار کند؟

پاسخ همین سؤال، در کنار مشخصات سازنده، معمولاً مسیر انتخاب را روشن می‌کند.

Duty Cycle تورچ چیست؟

Duty Cycle یا چرخه کاری نشان می‌دهد تورچ در یک بازه زمانی مشخص، با یک جریان مشخص، چه میزان می‌تواند تحت بار کاری قرار بگیرد.

برای مثال، اگر مشخصات یک تورچ 300 آمپر با Duty Cycle برابر 60٪ باشد، مفهوم آن باید بر اساس شرایط آزمون و استاندارد اعلام‌شده توسط سازنده تفسیر شود. در بسیاری از مشخصات تجهیزات جوشکاری، چرخه کاری بر مبنای یک دوره ۱۰ دقیقه‌ای بیان می‌شود؛ در این حالت 60٪ معادل ۶ دقیقه کار و ۴ دقیقه فرصت خنک‌شدن در شرایط تعیین‌شده است.

اما این عدد را نباید بدون توجه به مشخصات سازنده به همه شرایط کاری تعمیم داد.

چرا Duty Cycle در انتخاب تورچ مهم است؟

دو تورچ با آمپراژ اسمی یکسان می‌توانند برای شرایط کاری متفاوت طراحی شده باشند. بنابراین هنگام انتخاب تورچ، فقط به عدد آمپراژ توجه نکنید و آمپراژ واقعی، مدت زمان جوشکاری و Duty Cycle را در کنار هم بررسی کنید.

برای یک کارگاه که جوشکاری به‌صورت کوتاه و مقطعی انجام می‌شود، نیاز حرارتی با خط تولیدی که تورچ برای مدت طولانی تحت بار است یکسان نیست.

رابطه آمپراژ و Duty Cycle

هرچه شرایط کاری تورچ سنگین‌تر شود، مدیریت حرارت اهمیت بیشتری پیدا می‌کند. به همین دلیل افزایش آمپراژ یا طولانی‌تر شدن زمان کار می‌تواند انتخاب تورچ با ظرفیت حرارتی بالاتر را ضروری کند.

به‌صورت ساده:

آمپراژ بالاتر + زمان کار طولانی‌تر = نیاز بیشتر به ظرفیت حرارتی مناسب

البته ظرفیت واقعی باید همیشه بر اساس مشخصات همان مدل تورچ بررسی شود.

قبل از خرید تورچ این سه مورد را بررسی کنید

آمپراژ واقعی: نه صرفاً حداکثر آمپراژ دستگاه.

Duty Cycle: متناسب با مدت و شدت استفاده.

سیستم خنک‌کاری: هواخنک یا آب‌خنک، متناسب با شرایط کاری.

بنابراین اگر روی تورچ عددی مانند 300 یا 400 آمپر درج شده است، سؤال بعدی باید این باشد:

این آمپراژ در چه Duty Cycle و تحت چه شرایطی قابل استفاده است؟

تورچ Push-Pull چیست؟

تورچ Push-Pull برای بهبود تغذیه سیم در شرایطی طراحی شده است که حرکت سیم در مسیر معمولی دشوار باشد. در این سیستم، علاوه بر فیدر دستگاه، یک موتور در خود تورچ نیز به حرکت سیم کمک می‌کند.

این ساختار به‌خصوص هنگام استفاده از سیم‌های نرم مانند آلومینیوم یا در مسیرهای تغذیه طولانی می‌تواند احتمال گیرکردن و تغییر شکل سیم را کاهش دهد.

Push-Pull چه زمانی مناسب است؟

استفاده از Push-Pull بیشتر زمانی توجیه دارد که:

• سیم نرم باشد؛
• مسیر تغذیه طولانی باشد؛
• تغذیه سیم در سیستم معمولی ناپایدار باشد؛
• جوشکاری آلومینیوم به‌صورت حرفه‌ای انجام شود.

البته دستگاه جوش باید از سیستم Push-Pull پشتیبانی کند و نمی‌توان هر تورچ Push-Pull را به هر دستگاه MIG متصل کرد.

Spool Gun چیست؟

Spool Gun نوعی تورچ MIG است که قرقره سیم و مکانیزم تغذیه سیم روی خود تورچ قرار می‌گیرد. در نتیجه، فاصله بین قرقره و Contact Tip بسیار کوتاه می‌شود.

این طراحی برای سیم‌های نرم، به‌ویژه سیم آلومینیومی، می‌تواند مشکل تغذیه ناشی از عبور سیم از یک مسیر طولانی را کاهش دهد.

Push-Pull یا Spool Gun؛ کدام بهتر است؟

هیچ‌کدام به‌طور مطلق بهتر نیستند.

انتخاب نهایی باید بر اساس مدل دستگاه، نوع سیم، قطر سیم، طول مسیر تغذیه و حجم کار انجام شود.

یک نکته مهم درباره آلومینیوم

اگر سیم آلومینیوم در MIG معمولی به‌درستی تغذیه نمی‌شود، الزاماً به این معنی نیست که باید فوراً Push-Pull یا Spool Gun خریداری شود.

ابتدا لاینر، غلتک تغذیه، فشار غلتک، Contact Tip و مسیر کابل را بررسی کنید. در بسیاری از موارد، مشکل از تنظیم یا یکی از همین قطعات است.

نتیجه: Push-Pull و Spool Gun هر دو برای حل مشکلات تغذیه سیم کاربرد دارند، اما روش کارشان متفاوت است و انتخاب بین آن‌ها باید بر اساس سیستم دستگاه و شرایط واقعی جوشکاری انجام شود.

مشکلات رایج تورچ جوشکاری و روش عیب‌یابی

بسیاری از مشکلاتی که هنگام جوشکاری دیده می‌شوند، لزوماً از دستگاه جوش نیستند. تورچ، قطعات مصرفی، مسیر تغذیه سیم، کابل و سیستم گاز محافظ نیز می‌توانند عامل مشکل باشند.

به همین دلیل، قبل از تعویض کامل تورچ بهتر است عیب‌یابی از قطعات ساده‌تر و قابل بررسی شروع شود.

جدول عیب‌یابی سریع تورچ

چرا سیم از تورچ خارج نمی‌شود؟

اگر سیم از تورچ عبور نمی‌کند، ابتدا مسیر تغذیه را بررسی کنید:

قرقره → غلتک تغذیه → کابل تورچ → لاینر → Contact Tip

فشار نامناسب غلتک، لاینر کثیف یا فرسوده، خم شدید کابل و Contact Tip نامناسب از مواردی هستند که باید بررسی شوند.

در سیم‌های نرم مانند آلومینیوم، نوع لاینر و غلتک اهمیت بیشتری پیدا می‌کند.

چرا سیم داخل تورچ گیر می‌کند؟

گیر کردن سیم معمولاً با افزایش مقاومت در مسیر تغذیه ارتباط دارد. لاینر نامناسب، آلودگی، خم شدید کابل یا فشار نادرست غلتک می‌تواند چنین مشکلی ایجاد کند.

قبل از تعویض تورچ، مسیر سیم را بررسی و کابل را در حد امکان بدون خم شدید قرار دهید.

چرا سیم به Contact Tip می‌چسبد؟

فرسودگی یا انتخاب نامناسب Contact Tip، تغذیه ناپایدار سیم و تنظیمات نامناسب فرآیند می‌توانند باعث چسبیدن سیم به Tip شوند.

اگر Tip فرسوده است، آن را با نمونه سازگار با قطر سیم تعویض کنید. در صورت تکرار مشکل، سیستم تغذیه و پارامترهای جوش نیز باید بررسی شوند.

چرا قوس ناپایدار است؟

در تورچ MIG/MAG، ابتدا Contact Tip، تغذیه سیم، کابل و اتصالات را بررسی کنید. اگر سیم یکنواخت تغذیه نشود، قوس نیز ممکن است ناپایدار شود.

در TIG نیز وضعیت تنگستن، اتصال تورچ، گاز محافظ و قطعات جلویی تورچ باید بررسی شوند.

چرا گاز محافظ به محل جوش نمی‌رسد؟

تنظیم دبی گاز به‌تنهایی کافی نیست. شیلنگ، اتصالات، نشتی، نازل و دیفیوزر نیز باید سالم باشند.

در فضای باز، وزش باد نیز می‌تواند گاز محافظ را از اطراف حوضچه مذاب دور کند؛ بنابراین حتی یک سیستم گاز سالم ممکن است در چنین شرایطی پوشش کافی ایجاد نکند.

چرا تورچ بیش از حد داغ می‌شود؟

ابتدا بررسی کنید جریان و مدت زمان استفاده با ظرفیت تورچ و Duty Cycle آن سازگار باشد.

در تورچ آب‌خنک، علاوه بر این موارد باید گردش مایع، شیلنگ‌ها، سطح مایع و عملکرد واحد خنک‌کننده نیز بررسی شود.

اگر کابل یا دسته تورچ به‌طور غیرعادی داغ می‌شود یا بوی سوختگی و آسیب عایق دیده می‌شود، ادامه کار توصیه نمی‌شود و تورچ باید بررسی شود.

چه زمانی تورچ را تعویض کنیم؟

هر خرابی به معنی تعویض کل تورچ نیست.

اگر مشکل مربوط به نازل، Contact Tip، دیفیوزر یا لاینر باشد، معمولاً تعویض همان قطعه کافی است. اما آسیب جدی به کابل، دسته، کانکتور یا اجزای اصلی تورچ ممکن است تعمیر یا تعویض مجموعه را ضروری کند.

ترتیب پیشنهادی عیب‌یابی

برای جلوگیری از تعویض غیرضروری قطعات، عیب‌یابی را از موارد ساده‌تر شروع کنید:

قطعات مصرفی → مسیر سیم → مسیر گاز → کابل و اتصالات → تنظیمات دستگاه → خود تورچ

این ترتیب باعث می‌شود قبل از متهم کردن دستگاه یا تعویض کامل تورچ، مشکلات رایج و کم‌هزینه بررسی شوند.

راهنمای انتخاب و خرید تورچ جوشکاری

انتخاب تورچ مناسب را بهتر است از دستگاه و شرایط واقعی جوشکاری شروع کنید، نه از قیمت یا آمپراژ اسمی. تورچ باید از نظر فرآیند، جریان کاری، Duty Cycle، نوع خنک‌کاری و اتصال با سیستم جوشکاری سازگار باشد.

۱. نوع فرآیند را مشخص کنید

ابتدا مشخص کنید تورچ برای کدام فرآیند استفاده می‌شود:

• MIG/MAG: برای جوشکاری با سیم مصرفی پیوسته
• TIG: برای جوشکاری با الکترود تنگستن
• Push-Pull: برای شرایطی که تغذیه پایدار سیم اهمیت بیشتری دارد
• Spool Gun: برای تغذیه کوتاه و مستقیم سیم، به‌ویژه در برخی کاربردهای آلومینیوم

۲. آمپراژ واقعی و Duty Cycle را بررسی کنید

حداکثر آمپراژ دستگاه لزوماً جریان مورد استفاده شما نیست.

اگر جوشکاری با جریان متوسط و به‌صورت مقطعی انجام می‌شود، نیاز شما با یک کار مداوم و سنگین یکسان نیست. بنابراین هنگام انتخاب تورچ، آمپراژ واقعی + Duty Cycle + مدت زمان استفاده را هم‌زمان بررسی کنید.

۳. هواخنک یا آب‌خنک؟

برای بسیاری از کاربردهای عمومی و مقطعی، تورچ هواخنک گزینه ساده‌ای است.

برای جریان بالا و جوشکاری طولانی، تورچ آب‌خنک می‌تواند مدیریت حرارت مناسب‌تری داشته باشد.

انتخاب نهایی باید بر اساس مشخصات همان مدل و شرایط واقعی کار انجام شود.

۴. طول کابل و نوع اتصال

کابل را به اندازه‌ای انتخاب کنید که دسترسی لازم را فراهم کند. طول اضافی می‌تواند وزن و مدیریت کابل را دشوارتر کند.

همچنین نوع اتصال تورچ به دستگاه باید حتماً بررسی شود. شباهت ظاهری دو تورچ به معنی سازگاری آن‌ها نیست.

۵. قطر سیم یا تنگستن را مشخص کنید

در MIG/MAG، قطر سیم روی انتخاب قطعاتی مانند Contact Tip و Liner تأثیر دارد.

در TIG نیز قطر تنگستن باید با کولت، کولت‌بادی و سایر قطعات مصرفی سازگار باشد.

۶. قطعات مصرفی را بررسی کنید

قبل از خرید، مطمئن شوید قطعاتی مانند:

• نازل
• Contact Tip
• دیفیوزر
• لاینر
• کولت
• کولت‌بادی
• نازل سرامیکی

برای مدل موردنظر قابل تهیه هستند.

گاهی قیمت اولیه پایین یک تورچ، به دلیل هزینه یا دشواری تأمین قطعات مصرفی در بلندمدت مزیت واقعی محسوب نمی‌شود.

۷. ارگونومی را نادیده نگیرید

اگر تورچ روزانه برای مدت طولانی استفاده می‌شود، وزن، تعادل دسته، انعطاف کابل و محل قرارگیری ماشه اهمیت زیادی دارد.

تورچ مناسب باید علاوه بر مشخصات فنی، برای اپراتور نیز قابل‌کنترل و راحت باشد.

چک‌لیست سریع خرید تورچ

قبل از استعلام قیمت، این اطلاعات را آماده کنید:

مدل دستگاه + فرآیند جوشکاری + آمپراژ کاری + قطر سیم یا تنگستن + طول کابل + مدت زمان استفاده + نوع خنک‌کاری

هرچه این اطلاعات دقیق‌تر باشد، انتخاب تورچ سازگار آسان‌تر خواهد بود.

آیا تورچ گران‌تر همیشه بهتر است؟

خیر.

تورچ مناسب، لزوماً گران‌ترین مدل نیست؛ بلکه مدلی است که ظرفیت، طراحی، قطعات مصرفی و سیستم خنک‌کاری آن با شرایط واقعی کار هماهنگ باشد.

برای یک کارگاه با جوشکاری مقطعی، پرداخت هزینه برای امکاناتی که استفاده نمی‌شوند منطقی نیست. در مقابل، انتخاب تورچ ضعیف برای کار مداوم می‌تواند باعث افزایش دما، فرسودگی و توقف کار شود.

انتخاب اقتصادی یعنی انتخاب متناسب با کاربرد، نه صرفاً انتخاب ارزان‌ترین تورچ.

نگهداری تورچ جوشکاری

نگهداری منظم تورچ به حفظ کیفیت جوش، کاهش خرابی و افزایش عمر قطعات مصرفی کمک می‌کند. بخش زیادی از مشکلات تورچ با بررسی‌های ساده و دوره‌ای قابل پیشگیری است.

قبل از شروع کار

قبل از جوشکاری، وضعیت ظاهری تورچ و قطعات اصلی را بررسی کنید:

• نازل و Contact Tip تمیز و سالم باشند.
• کابل تورچ بریدگی، سوختگی یا آسیب واضح نداشته باشد.
• اتصال تورچ به دستگاه محکم باشد.
• در MIG/MAG، مسیر تغذیه سیم مشکل مشخصی نداشته باشد.
• در TIG، تنگستن، کولت و نازل بررسی شوند.
• در تورچ آب‌خنک، مدار خنک‌کننده و شیلنگ‌ها از نظر نشتی بررسی شوند.

هنگام استفاده از تورچ

کابل را بیش از حد خم یا تحت کشش قرار ندهید و برای جابه‌جایی دستگاه از تورچ استفاده نکنید.

همچنین تورچ را خارج از آمپراژ و Duty Cycle تعیین‌شده توسط سازنده به کار نبرید. افزایش بیش از حد دما می‌تواند عمر کابل و قطعات داخلی را کاهش دهد.

در MIG/MAG نیز تجمع پاشش داخل نازل را مرتب بررسی کنید تا مسیر خروج گاز محافظ مختل نشود.

تعویض قطعات مصرفی

قطعاتی مانند Contact Tip، نازل و لاینر عمر محدودی دارند و باید در صورت فرسودگی یا ایجاد اختلال در عملکرد تعویض شوند.

استفاده از قطعات مصرفی نامناسب یا فرسوده می‌تواند باعث تغذیه نامنظم سیم، ناپایداری قوس یا کاهش پوشش گاز محافظ شود.

نگهداری تورچ آب‌خنک

در تورچ آب‌خنک، علاوه بر خود تورچ باید مدار خنک‌کننده نیز بررسی شود. سطح مایع، شیلنگ‌ها، اتصالات، نشتی و گردش مناسب مایع از موارد مهم هستند.

نوع مایع خنک‌کننده نیز باید مطابق توصیه سازنده سیستم انتخاب شود.

چه زمانی تورچ نیاز به بررسی تخصصی دارد؟

اگر تورچ به‌طور غیرعادی داغ می‌شود، کابل آسیب حرارتی دارد، عملکرد ماشه مختل شده، نشتی ایجاد شده یا مشکل تغذیه سیم پس از تعویض قطعات مصرفی همچنان ادامه دارد، بهتر است تورچ قبل از ادامه کار بررسی شود.

نگهداری صحیح به معنی تعویض زودهنگام همه قطعات نیست؛ هدف، شناسایی به‌موقع فرسودگی و جلوگیری از تبدیل یک ایراد کوچک به خرابی جدی‌تر است.

قیمت تورچ جوشکاری به چه عواملی بستگی دارد؟

قیمت تورچ جوشکاری به یک مشخصه محدود نیست و عواملی مانند نوع تورچ، آمپراژ، سیستم خنک‌کاری، طول کابل، برند، کیفیت ساخت و نوع اتصال روی آن تأثیر دارند.

به همین دلیل، مقایسه دو تورچ فقط بر اساس قیمت اولیه می‌تواند گمراه‌کننده باشد. هزینه و دسترسی به قطعات مصرفی مانند Contact Tip، نازل و لاینر نیز در هزینه واقعی استفاده از تورچ اهمیت دارد.

مهم‌ترین عوامل مؤثر بر قیمت تورچ

نوع تورچ:
تورچ MIG/MAG، TIG، Push-Pull و Spool Gun به دلیل تفاوت در ساختار و کاربرد، قیمت یکسانی ندارند.

ظرفیت و آمپراژ:
تورچ‌های طراحی‌شده برای جریان‌های بالاتر معمولاً ساختار و ظرفیت حرارتی متفاوتی دارند.

سیستم خنک‌کاری:
تورچ آب‌خنک به تجهیزات و مدار خنک‌کننده نیاز دارد و هزینه کل سیستم می‌تواند بیشتر از یک تورچ هواخنک مشابه باشد.

طول و ساختار کابل:
طول کابل، نوع اتصال و کیفیت ساخت مجموعه روی قیمت نهایی اثر می‌گذارد.

برند و کیفیت ساخت:
کیفیت کابل، دسته، اتصالات و قطعات داخلی می‌تواند باعث اختلاف قیمت بین مدل‌های مختلف شود.

قطعات مصرفی:
قیمت و دسترسی به نازل، Contact Tip، لاینر و سایر قطعات مصرفی را نیز هنگام خرید در نظر بگیرید.

تورچ ارزان همیشه انتخاب اقتصادی نیست

تورچی که قیمت اولیه پایین‌تری دارد، لزوماً هزینه نهایی کمتری ایجاد نمی‌کند. اگر تورچ با دستگاه سازگار نباشد، ظرفیت کافی برای شرایط کاری نداشته باشد یا قطعات مصرفی آن به‌سختی تهیه شوند، هزینه تعمیر و نگهداری می‌تواند بیشتر شود.

در مقابل، پرداخت هزینه بیشتر برای امکاناتی که در پروژه شما استفاده نمی‌شوند نیز منطقی نیست.

بنابراین بهتر است قبل از مقایسه قیمت، مدل دستگاه، فرآیند جوشکاری، آمپراژ واقعی، Duty Cycle، نوع خنک‌کاری و طول کابل موردنیاز را مشخص کنید.

برای استعلام قیمت تورچ چه اطلاعاتی بدهیم؟

برای دریافت قیمت و انتخاب مدل مناسب، این اطلاعات را در اختیار فروشنده یا کارشناس فنی قرار دهید:

مدل دستگاه + نوع فرآیند + آمپراژ کاری + قطر سیم یا تنگستن + طول کابل + نوع خنک‌کاری

این اطلاعات کمک می‌کنند قیمت یک تورچ سازگار با نیاز واقعی شما بررسی شود، نه صرفاً ارزان‌ترین یا گران‌ترین گزینه.

جمع‌بندی

انتخاب تورچ جوشکاری مناسب، فقط به قیمت یا عدد آمپراژ روی بدنه تورچ محدود نمی‌شود. نوع فرآیند، جریان واقعی، Duty Cycle، سیستم خنک‌کاری، طول کابل، نوع اتصال و دسترسی به قطعات مصرفی همگی باید در کنار یکدیگر بررسی شوند.

برای جوشکاری MIG/MAG، تورچ باید با سیستم تغذیه سیم، قطر سیم و گاز محافظ سازگار باشد. در جوشکاری TIG، انتخاب تورچ باید با نوع تنگستن، جریان کاری، سیستم AC/DC و شرایط جوشکاری هماهنگ شود. در کاربردهای تخصصی‌تر نیز Push-Pull و Spool Gun می‌توانند برای کنترل بهتر تغذیه سیم، به‌خصوص سیم‌های نرم، مورد استفاده قرار گیرند.

از نظر خنک‌کاری نیز نمی‌توان یک پاسخ واحد برای همه کارگاه‌ها ارائه کرد. تورچ هواخنک برای بسیاری از کاربردهای عمومی و مقطعی مناسب است، در حالی که تورچ آب‌خنک در بسیاری از شرایط سنگین، جریان بالا و جوشکاری طولانی مزیت بیشتری دارد.

از طرف دیگر، کیفیت و سلامت قطعاتی مانند نازل، Contact Tip، دیفیوزر، لاینر، کولت و نازل سرامیکی مستقیماً بر عملکرد تورچ تأثیر می‌گذارد. بنابراین نگهداری و تعویض به‌موقع قطعات مصرفی را نباید نادیده گرفت.

اگر بخواهیم کل این راهنما را در یک فرمول ساده خلاصه کنیم:

تورچ مناسب = فرآیند مناسب + آمپراژ واقعی + Duty Cycle مناسب + خنک‌کاری متناسب + اتصال سازگار + قطعات مصرفی قابل تهیه

در نتیجه، هنگام خرید تورچ بهتر است به جای انتخاب بر اساس یک مشخصه، مجموعه شرایط کاری خود را بررسی کنید. اعلام مدل دستگاه، نوع فرآیند، آمپراژ کاری، قطر سیم یا تنگستن و طول کابل موردنیاز به فروشنده یا کارشناس فنی، مسیر انتخاب را بسیار دقیق‌تر می‌کند.
