فولاد MO40 یکی از پرکاربردترین فولادهای آلیاژی در صنایع ایران و جهان است که به دلیل استحکام بالا، مقاومت مناسب در برابر سایش و خستگی، قابلیت عملیات حرارتی و ماشینکاری مطلوب، در ساخت قطعاتی مانند شفت، محور، چرخ‌دنده، میل‌لنگ، قالب و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این فولاد که با نام‌های 42CrMo4، AISI 4140 و DIN 1.7225 نیز شناخته می‌شود، انتخابی رایج برای قطعاتی است که تحت بارهای دینامیکی و تنش‌های مکانیکی قرار دارند.

در این راهنمای جامع، علاوه بر معرفی کامل فولاد MO40، ترکیب شیمیایی، خواص مکانیکی و فیزیکی، عملیات حرارتی، جوشکاری، ماشینکاری، کاربردها، مزایا و معایب، تفاوت آن با فولادهای CK45، ST52، VCN150 و AISI 4340 را بررسی می‌کنیم. همچنین با ارائه نکات تخصصی خرید و عوامل مؤثر بر قیمت، به شما کمک خواهیم کرد تا متناسب با نیاز پروژه خود بهترین انتخاب را داشته باشید.

پاسخ سریع؛ اگر فقط یک دقیقه وقت دارید

فولاد MO40
یک فولاد آلیاژی کروم-مولیبدن (Chromium-Molybdenum Alloy Steel) با استانداردهای
AISI 4140،
DIN 1.7225 و
42CrMo4
است که به دلیل استحکام کششی بالا، مقاومت عالی در برابر خستگی، قابلیت عملیات حرارتی و ماشینکاری مناسب، در ساخت قطعات تحت بار مانند شفت، محور، چرخ‌دنده، میل‌لنگ، پیچ‌های صنعتی، قالب‌ها و تجهیزات ماشین‌آلات استفاده می‌شود.

این فولاد پس از عملیات حرارتی می‌تواند به سختی حدود 28 تا 55 HRC برسد و در مقایسه با فولادهای کربنی معمولی، عملکرد بسیار بهتری در شرایط کاری سنگین، ضربه و بارهای متناوب ارائه می‌دهد.

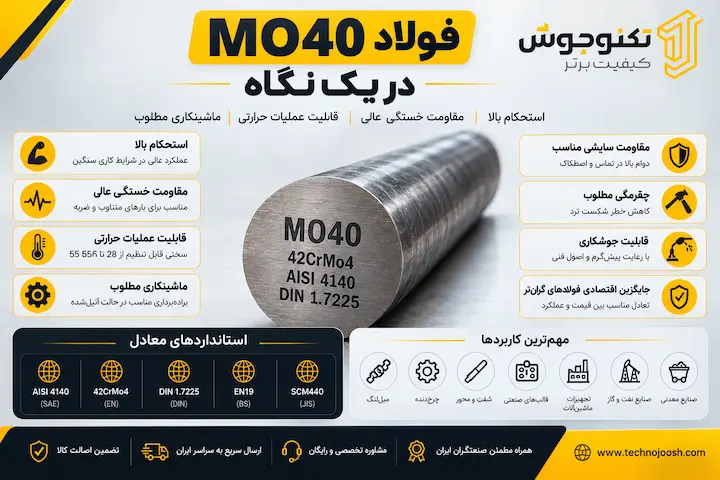

مشخصات کلیدی فولاد MO40

ویژگی	مقدار
نام متداول	MO40
استانداردهای معادل	AISI 4140 – 42CrMo4 – DIN 1.7225 – EN19 – SCM440
نوع فولاد	فولاد آلیاژی کروم-مولیبدن
قابلیت عملیات حرارتی	⭐⭐⭐⭐⭐
قابلیت ماشینکاری	⭐⭐⭐⭐☆
قابلیت جوشکاری	مناسب، با پیش‌گرم و عملیات پس از جوش
محدوده سختی پس از عملیات حرارتی	حدود 28 تا 55 HRC
مهم‌ترین کاربردها	شفت، محور، چرخ‌دنده، میل‌لنگ، قالب، قطعات تحت تنش

این مقاله مناسب شماست اگر می‌خواهید:

✔ بدانید فولاد MO40 دقیقاً چه ویژگی‌هایی دارد.

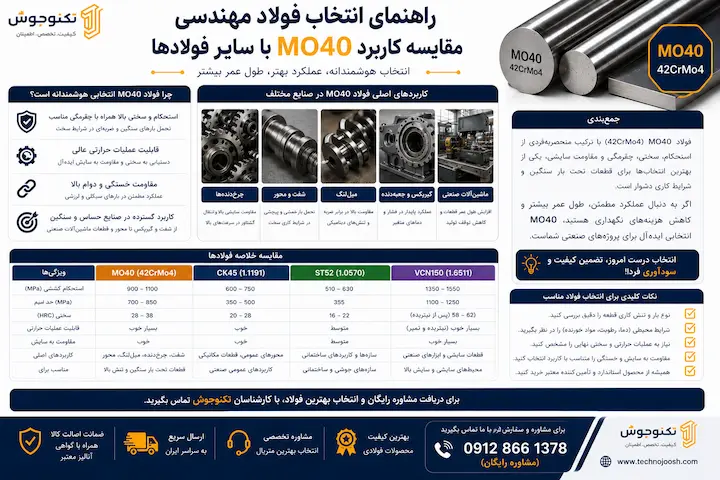

✔ تفاوت فولاد MO40 با CK45، ST52، VCN150 و AISI 4340 را بررسی کنید.

✔ بهترین روش عملیات حرارتی، جوشکاری و ماشینکاری این فولاد را بشناسید.

✔ قبل از خرید، با کاربردها، مزایا، محدودیت‌ها و عوامل مؤثر بر قیمت فولاد MO40 آشنا شوید.

فولاد MO40 چیست؟

اگر بخواهیم فولاد MO40 را در یک جمله معرفی کنیم، باید بگوییم این فولاد یکی از شناخته‌شده‌ترین فولادهای آلیاژی کروم-مولیبدن است که برای ساخت قطعاتی طراحی شده که علاوه بر استحکام بالا، به مقاومت مناسب در برابر ضربه، خستگی و سایش نیز نیاز دارند. بنابراین، این فولاد در صنایع مختلف از خودروسازی و نفت و گاز گرفته تا ماشین‌سازی، قالب‌سازی و تجهیزات معدنی کاربرد گسترده‌ای دارد.

برخلاف فولادهای کربنی معمولی مانند CK45 که افزایش استحکام آن‌ها محدود است، فولاد MO40 به دلیل وجود عناصر آلیاژی کروم (Cr) و مولیبدن (Mo) قابلیت انجام عملیات حرارتی مؤثر را دارد. این ویژگی باعث می‌شود پس از کوئنچ و تمپر، استحکام و چقرمگی آن به‌طور قابل‌توجهی افزایش یابد، بدون اینکه قطعه به‌راحتی دچار شکست ترد شود.

در بازار ایران، این فولاد بیشتر با نام MO40 شناخته می‌شود، اما در استانداردهای بین‌المللی ممکن است با نام‌های 42CrMo4، AISI 4140، DIN 1.7225، EN19 یا SCM440 نیز با آن روبه‌رو شوید. اگرچه این استانداردها ممکن است تفاوت‌های جزئی در محدوده ترکیب شیمیایی یا خواص مکانیکی داشته باشند، اما همگی به خانواده فولادهای کروم-مولیبدن با عملکرد نزدیک تعلق دارند.

یکی از مهم‌ترین دلایل محبوبیت فولاد MO40، تعادل مناسب بین استحکام، چقرمگی، ماشینکاری و قابلیت عملیات حرارتی است. بسیاری از فولادهای بسیار سخت، ماشینکاری دشواری دارند و برخی فولادهای با ماشینکاری مناسب، استحکام کافی برای تحمل بارهای سنگین را ندارند؛ اما MO40 تعادلی ایجاد می‌کند که آن را به گزینه‌ای مناسب برای بسیاری از کاربردهای صنعتی تبدیل کرده است.

به همین خاطر، مهندسان معمولاً زمانی به سراغ MO40 می‌روند که قطعه باید در شرایطی مانند بارگذاری متناوب، گشتاور بالا، ضربه، سایش یا ارتعاش مداوم کار کند. در چنین شرایطی استفاده از فولادهای ساختمانی معمولی می‌تواند باعث تغییر شکل، ترک‌خوردگی یا کاهش عمر قطعه شود.

همچنین بخوانید : انتخاب آمپر مناسب برای جوشکاری

فولاد MO40 در کدام دسته از فولادها قرار می‌گیرد؟

برای شناخت بهتر این فولاد، ابتدا باید جایگاه آن را در خانواده فولادها بدانیم.

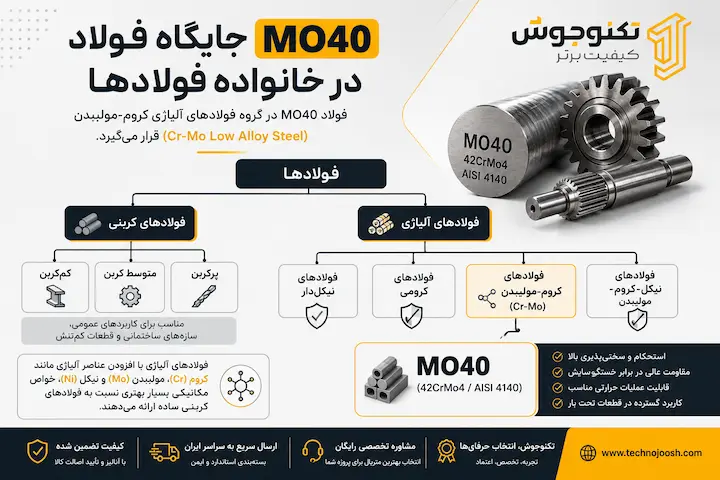

جایگاه فولاد MO40 در خانواده فولادها

فولادها

فولادهای کربنی

🔹 فولادهای کم‌کربن
🔹 فولادهای متوسط کربن
🔹 فولادهای پرکربن

فولادهای آلیاژی

🔹 فولادهای نیکل‌دار

🔹 فولادهای کرومی

🔹 فولادهای نیکل-کروم-مولیبدن

فولادهای کروم-مولیبدن

⬇

⭐ فولاد MO40 ⭐

42CrMo4 (DIN / EN)
AISI 4140 (SAE)
SCM440 (JIS)

همان‌طور که مشاهده می‌کنید، MO40 در گروه فولادهای کم‌آلیاژ کروم-مولیبدن (Low Alloy Cr-Mo Steel) قرار می‌گیرد. این خانواده به دلیل مقاومت بالا در برابر تنش‌های مکانیکی، پایداری مناسب در عملیات حرارتی و استحکام مطلوب، از پرکاربردترین فولادهای مهندسی در جهان محسوب می‌شود.

چرا فولاد MO40 تا این اندازه محبوب است؟

در بسیاری از پروژه‌های صنعتی، مهندس طراح به فولادی نیاز دارد که بتواند هم بارهای استاتیکی و هم بارهای دینامیکی را تحمل کند. در چنین شرایطی، انتخاب فولادهای ساده کربنی معمولاً محدودیت‌هایی ایجاد می‌کند؛ زیرا این فولادها پس از سختکاری ممکن است چقرمگی کافی نداشته باشند یا در برابر خستگی زودتر دچار آسیب شوند.

وجود کروم در ترکیب MO40 باعث افزایش سختی‌پذیری، مقاومت سایشی و بهبود مقاومت در برابر اکسیداسیون می‌شود. از سوی دیگر، مولیبدن نقش مهمی در افزایش استحکام در دماهای بالا، کاهش تردی ناشی از تمپر و بهبود مقاومت در برابر خزش ایفا می‌کند. ترکیب این دو عنصر باعث شده است که MO40 بتواند در بسیاری از کاربردها جایگزین مناسبی برای فولادهای گران‌تر باشد.

ویژگی‌های برجسته فولاد MO40

مهم‌ترین ویژگی‌هایی که باعث شده‌اند این فولاد در صنایع مختلف محبوب باشد عبارت‌اند از:

استحکام کششی بالا پس از عملیات حرارتی
مقاومت مناسب در برابر خستگی و بارهای متناوب
سختی‌پذیری مطلوب حتی در مقاطع نسبتاً ضخیم
مقاومت خوب در برابر سایش
چقرمگی مناسب در کنار استحکام بالا
قابلیت ماشینکاری مطلوب در حالت آنیل‌شده
امکان انجام سختکاری القایی و نیتراسیون برای افزایش سختی سطح
قابلیت جوشکاری با رعایت پیش‌گرم و عملیات حرارتی پس از جوش
عملکرد قابل اعتماد در شرایط کاری سنگین و طولانی‌مدت

البته باید توجه داشت که MO40 یک فولاد ضدزنگ نیست و در محیط‌های مرطوب یا خورنده، بدون پوشش مناسب یا نگهداری صحیح، ممکن است دچار زنگ‌زدگی شود. بنابراین در چنین محیط‌هایی معمولاً از پوشش‌های محافظ، رنگ‌های صنعتی یا عملیات سطحی استفاده می‌شود.

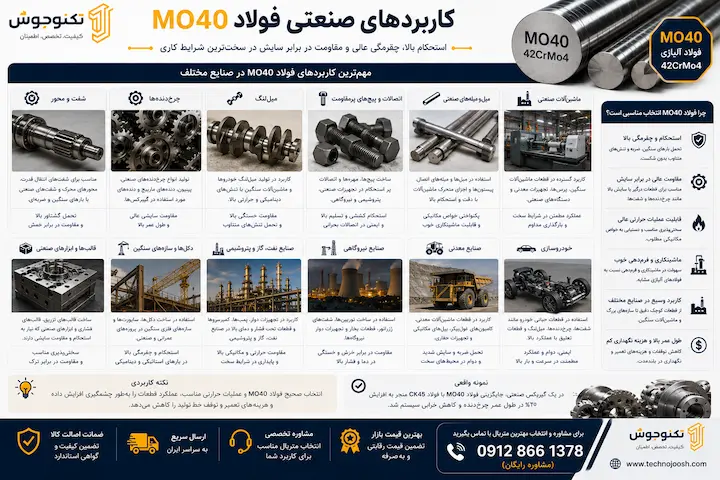

یک مثال واقعی از کاربرد فولاد MO40

به عنوان مثال یک کارخانه تولید سیمان قصد ساخت شفت گیربکس را دارد که به‌صورت مداوم تحت گشتاور بالا و بارهای ضربه‌ای قرار می‌گیرد. اگر این شفت از یک فولاد ساختمانی معمولی ساخته شود، احتمال تغییر شکل، خستگی و شکست آن در طول زمان افزایش می‌یابد.

اما با استفاده از فولاد MO40 و انجام عملیات حرارتی کوئنچ و تمپر (Quench & Temper)، می‌توان قطعه‌ای تولید کرد که ضمن حفظ استحکام و سختی بالا، در برابر بارهای متناوب، ضربه و تنش‌های پیچشی نیز دوام بسیار بیشتری داشته باشد.

به همین خاطر، فولاد MO40 یکی از انتخاب‌های رایج برای ساخت شفت‌ها، محورهای انتقال قدرت، چرخ‌دنده‌ها، میل‌لنگ‌ها و سایر قطعات حساس در صنایع سنگین مانند سیمان، فولاد، معدن، نفت و گاز و ماشین‌سازی محسوب می‌شود.

همچنین بخوانید: آموزش جوشکاری co2 با دستگاه هواخنک

نکته تخصصی تکنوجوش

بسیاری از خریداران تصور می‌کنند هرچه سختی فولاد بیشتر باشد، کیفیت آن نیز بهتر است؛ در حالی که افزایش بیش از حد سختی بدون کنترل چقرمگی (Toughness) می‌تواند خطر ترک‌خوردگی و شکست ترد (Brittle Fracture) را افزایش دهد.

در فولاد MO40، انتخاب سیکل صحیح عملیات حرارتی باید بر اساس شرایط کاری قطعه، نوع بارگذاری، ابعاد قطعه و سختی موردنیاز انجام شود، نه صرفاً دستیابی به بالاترین عدد HRC. انتخاب صحیح این پارامترها باعث ایجاد تعادل بین استحکام، چقرمگی و عمر خستگی شده و عملکرد مطمئن‌تری را در کاربردهای صنعتی تضمین می‌کند.

نام‌گذاری فولاد MO40 و استانداردهای معادل

یکی از سوالات رایج مهندسان، خریداران و دانشجویان این است که آیا فولاد MO40 همان AISI 4140 است؟ یا تفاوت 42CrMo4 با MO40 چیست؟ دلیل این ابهام آن است که هر کشور یا سازمان استاندارد، نام‌گذاری مخصوص خود را برای فولادها دارد؛ در حالی که بسیاری از این نام‌ها به فولادهایی با ترکیب شیمیایی و خواص بسیار نزدیک اشاره می‌کنند.

در ایران، این فولاد بیشتر با نام MO40 شناخته می‌شود، اما در کاتالوگ کارخانه‌های اروپایی، آمریکایی یا ژاپنی معمولاً با نام‌های دیگری عرضه می‌شود. بنابراین هنگام خرید مواد اولیه، مطالعه دیتاشیت یا سفارش از تأمین‌کنندگان خارجی، شناخت این معادل‌ها اهمیت زیادی دارد.

در عمل، اگر در یک دیتاشیت با نام‌های 42CrMo4، AISI 4140، DIN 1.7225، EN19 یا SCM440 مواجه شدید، احتمال بسیار زیاد با فولادی از همین خانواده روبه‌رو هستید؛ البته همیشه باید ترکیب شیمیایی و استاندارد مرجع را نیز بررسی کنید، زیرا ممکن است در برخی استانداردها تلرانس عناصر آلیاژی یا حداقل خواص مکانیکی تفاوت‌های جزئی داشته باشد.

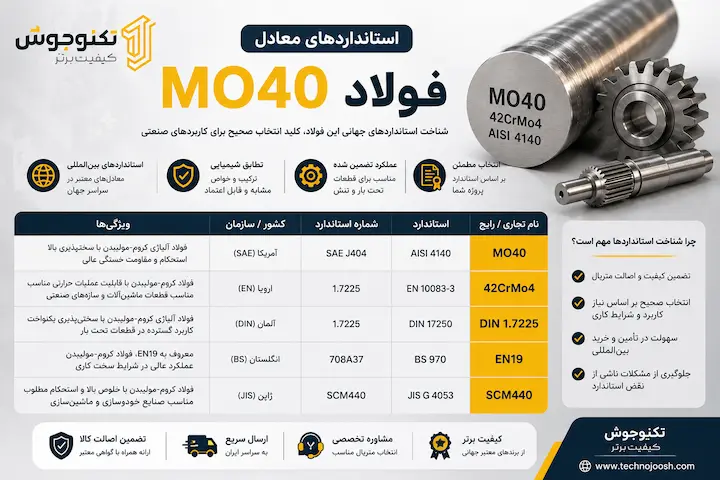

جدول استانداردهای معادل فولاد MO40

استاندارد	نام فولاد	کشور / مرجع
DIN / EN	42CrMo4	آلمان / اروپا
DIN	1.7225	شماره متریال آلمان
AISI / SAE	4140	آمریکا
BS	EN19	انگلستان
JIS	SCM440	ژاپن
AFNOR	42CD4	فرانسه
UNI	42CrMo4	ایتالیا
GB	42CrMo	چین
IS	42CrMo4	هند
بازار ایران	MO40	نام تجاری رایج

نکته: نام MO40 یک نام تجاری رایج در بازار ایران است و در بسیاری از استانداردهای بین‌المللی به همین شکل ثبت نشده است. برای اطمینان از مشخصات فنی، همیشه باید استاندارد مرجع مانند 42CrMo4 یا AISI 4140 را ملاک قرار دهید.

معنی نام 42CrMo4 چیست؟

شاید برای شما هم سؤال باشد که 42CrMo4 دقیقاً چه معنایی دارد.

در استاندارد DIN و EN، این نام اطلاعاتی درباره ترکیب شیمیایی فولاد ارائه می‌دهد.

42 نشان‌دهنده حدود 0.42 درصد کربن است.
Cr مخفف عنصر کروم (Chromium) است.
Mo مخفف عنصر مولیبدن (Molybdenum) است.
4 بیانگر محدوده مشخصی از مقدار عناصر آلیاژی طبق استاندارد است.

بنابراین، تنها با مشاهده نام 42CrMo4 می‌توان تا حد زیادی نوع فولاد و خانواده آلیاژی آن را تشخیص داد.

فولاد AISI 4140 یعنی چه؟

در سیستم نام‌گذاری AISI/SAE، روش نام‌گذاری متفاوت است.

عدد 41 نشان می‌دهد فولاد متعلق به خانواده کروم-مولیبدن است.

عدد 40 نیز بیانگر حدود 0.40 درصد کربن در ترکیب فولاد است.

بنابراین فولاد AISI 4140 از نظر ترکیب شیمیایی و کاربرد، نزدیک‌ترین معادل فولاد MO40 محسوب می‌شود.

تفاوت MO40 و AISI 4140

از نظر کاربرد صنعتی، بسیاری از افراد این دو نام را معادل یکدیگر می‌دانند، اما اگر بخواهیم دقیق باشیم، تفاوت‌هایی جزئی وجود دارد.

مهم‌ترین تفاوت به استاندارد تولید و تلرانس مجاز عناصر آلیاژی مربوط می‌شود. برای مثال، محدوده مجاز کروم، مولیبدن یا منگنز در استاندارد EN ممکن است اندکی با استاندارد AISI متفاوت باشد. همچنین الزامات مربوط به آزمون‌های مکانیکی، عملیات حرارتی یا کنترل کیفیت نیز می‌تواند در استانداردهای مختلف تفاوت داشته باشد.

با این حال، در بسیاری از پروژه‌های صنعتی، فولادهای 42CrMo4 و AISI 4140 بدون ایجاد مشکل عملکردی، به‌عنوان جایگزین یکدیگر استفاده می‌شوند؛ مشروط بر اینکه خواص مکانیکی موردنیاز پروژه تأمین شده باشد.

آیا EN19 همان MO40 است؟

یکی دیگر از نام‌هایی که هنگام خرید فولاد ممکن است با آن روبه‌رو شوید، EN19 است.

EN19 نامی است که در استاندارد بریتانیا (BS) برای فولادی با ترکیب و کاربرد بسیار نزدیک به MO40 استفاده می‌شود. این فولاد نیز از خانواده کروم-مولیبدن بوده و برای ساخت شفت‌ها، چرخ‌دنده‌ها، محورهای انتقال قدرت و قطعات تحت بار کاربرد فراوانی دارد.

اگرچه بین EN19 و 42CrMo4 تفاوت‌های جزئی در استاندارد وجود دارد، اما در بسیاری از کاربردهای مهندسی به‌عنوان معادل یکدیگر شناخته می‌شوند.

فولاد SCM440 چیست؟

در صنایع ژاپن و بسیاری از کشورهای آسیایی، به‌جای AISI 4140 معمولاً از نام SCM440 استفاده می‌شود.

حروف SCM مخفف Steel Chromium Molybdenum هستند و عدد 440 نیز بیانگر گروه ترکیب شیمیایی این فولاد در استاندارد JIS است.

به همین علت اگر در کاتالوگ ماشین‌آلات ژاپنی با عبارت SCM440 مواجه شدید، در اغلب موارد منظور همان فولادی است که در ایران با نام MO40 شناخته می‌شود.

چرا شناخت استانداردهای معادل اهمیت دارد؟

به عنوان مثال یک دستگاه صنعتی آلمانی نیاز به تعویض شفت دارد و در نقشه فنی قطعه، جنس آن 42CrMo4 درج شده است. اگر تنها نام MO40 را بشناسید، ممکن است تصور کنید این فولاد در بازار ایران موجود نیست؛ در حالی که با شناخت استانداردهای معادل، می‌توانید به‌راحتی فولاد مناسب را تهیه کنید.

همین موضوع در زمان واردات مواد اولیه، سفارش از تأمین‌کنندگان خارجی یا مطالعه کاتالوگ تجهیزات صنعتی نیز اهمیت زیادی دارد و از انتخاب اشتباه فولاد جلوگیری می‌کند.

نکته تخصصی تکنوجوش

هنگام خرید فولاد، صرفاً به نام تجاری مانند MO40 یا 4140 اکتفا نکنید. همیشه گواهی آنالیز شیمیایی (Mill Test Certificate – MTC) و استاندارد تولید را بررسی کنید؛ زیرا کیفیت نهایی فولاد علاوه بر نام استاندارد، به ترکیب شیمیایی واقعی، فرآیند تولید و عملیات حرارتی انجام‌شده نیز بستگی دارد.
دو میلگرد با نام MO40 ممکن است از نظر استحکام کششی، چقرمگی، سختی و عمر کاری تفاوت قابل‌توجهی داشته باشند. به همین دلیل، بررسی مدارک فنی و خرید از تأمین‌کنندگان معتبر، نقش مهمی در اطمینان از کیفیت و عملکرد قطعه در کاربردهای صنعتی دارد.

ترکیب شیمیایی فولاد MO40

خواص مکانیکی، قابلیت عملیات حرارتی، مقاومت سایشی و حتی جوشکاری فولاد MO40 مستقیماً به ترکیب شیمیایی آن وابسته است. هر عنصر آلیاژی نقش مشخصی در عملکرد این فولاد دارد و حذف یا تغییر درصد هر یک از آن‌ها می‌تواند رفتار فولاد را در شرایط کاری مختلف تغییر دهد.

فولاد MO40 از خانواده فولادهای کروم-مولیبدن (Cr-Mo Alloy Steel) است و مهم‌ترین ویژگی‌های خود را از حضور عناصر کربن، کروم و مولیبدن به دست می‌آورد. در کنار این عناصر، مقادیر کنترل‌شده‌ای از منگنز، سیلیسیم، فسفر و گوگرد نیز در ترکیب آن وجود دارد که هر کدام تأثیر مشخصی بر استحکام، چقرمگی، ماشینکاری و کیفیت نهایی فولاد دارند.

نکته مهم: مقادیر ارائه‌شده در جدول زیر بر اساس استاندارد EN 10083-3 برای فولاد 42CrMo4 (شماره متریال 1.7225) است. بسته به استاندارد تولیدکننده، ممکن است اختلاف‌های جزئی در محدوده مجاز عناصر وجود داشته باشد، اما این تغییرات معمولاً بر کاربردهای متداول فولاد تأثیر قابل‌توجهی ندارند.

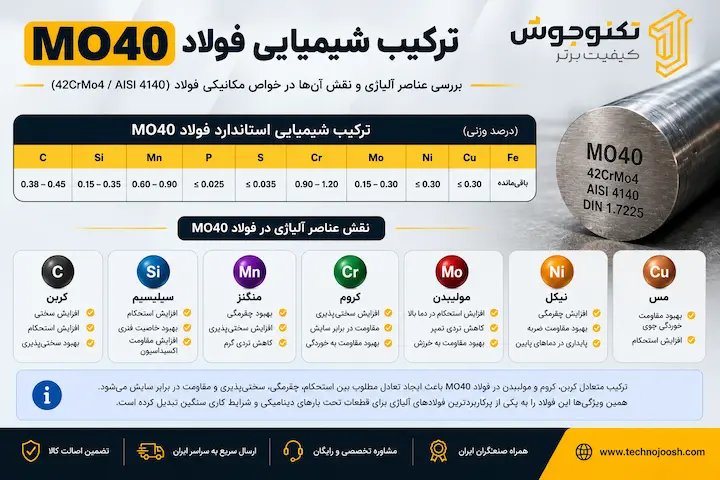

جدول ترکیب شیمیایی فولاد MO40 (42CrMo4)

عنصر	درصد وزنی (%)	نقش در فولاد
کربن (C)	0.38 – 0.45	افزایش سختی، استحکام و قابلیت سختکاری
سیلیسیم (Si)	0.10 – 0.40	افزایش استحکام و بهبود مقاومت در برابر اکسیداسیون
منگنز (Mn)	0.60 – 0.90	افزایش سختی‌پذیری، استحکام و بهبود عملیات حرارتی
فسفر (P)	حداکثر 0.025	ناخالصی؛ باید در حد پایین کنترل شود
گوگرد (S)	حداکثر 0.035	بهبود ماشینکاری، اما کاهش چقرمگی در مقادیر بالا
کروم (Cr)	0.90 – 1.20	افزایش مقاومت سایشی، سختی‌پذیری و مقاومت در برابر حرارت
مولیبدن (Mo)	0.15 – 0.30	افزایش استحکام، مقاومت در برابر تمپر و کاهش خطر تردی

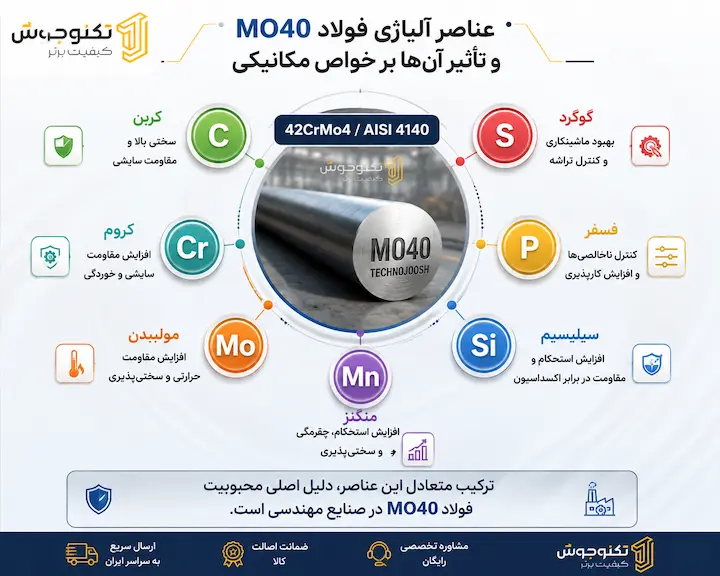

اینفوگرافیک عناصر آلیاژی فولاد MO40

نقش هر عنصر در فولاد MO40

کربن (Carbon)

کربن مهم‌ترین عنصر آلیاژی در فولاد MO40 است و بیشترین تأثیر را بر سختی و استحکام آن دارد. با افزایش درصد کربن، قابلیت سختکاری فولاد نیز بیشتر می‌شود و پس از عملیات حرارتی، امکان دستیابی به سختی‌های بالاتر فراهم می‌شود.

البته افزایش بیش از حد کربن، جوشکاری را دشوارتر کرده و احتمال ترک‌خوردگی را افزایش می‌دهد. به همین علت مقدار کربن در MO40 به گونه‌ای انتخاب شده است که تعادل مناسبی میان استحکام، چقرمگی و قابلیت ساخت ایجاد شود.

کروم (Chromium)

کروم مهم‌ترین عنصر آلیاژی بعد از کربن در فولاد MO40 محسوب می‌شود.

وجود حدود یک درصد کروم باعث می‌شود:

مقاومت سایشی افزایش یابد.
سختی‌پذیری فولاد بیشتر شود.
مقاومت در برابر اکسیداسیون و حرارت بهبود پیدا کند.
عمق سختکاری در قطعات ضخیم افزایش یابد.

ببه همین علت فولاد MO40 برای ساخت شفت‌ها، چرخ‌دنده‌ها و محورهایی که در معرض اصطکاک و بارهای سنگین قرار دارند، گزینه‌ای مناسب است.

مولیبدن (Molybdenum)

مولیبدن یکی از ارزشمندترین عناصر آلیاژی در فولادهای مهندسی است.

وجود این عنصر باعث می‌شود:

استحکام در دماهای بالا حفظ شود.
مقاومت در برابر خزش افزایش یابد.
خطر تردی ناشی از تمپر کاهش پیدا کند.
ریزساختار پس از عملیات حرارتی یکنواخت‌تر شود.
عمر قطعات تحت بارهای متناوب افزایش یابد.

به همین علت، فولاد MO40 در بسیاری از کاربردهایی که دمای کاری بالا یا بارهای سیکلی وجود دارد، عملکرد قابل اعتمادی ارائه می‌دهد.

منگنز (Manganese)

منگنز علاوه بر افزایش استحکام، نقش مهمی در فرآیند فولادسازی دارد و با گوگرد ترکیب می‌شود تا از تشکیل ترکیبات مضر جلوگیری کند.

از مهم‌ترین مزایای وجود منگنز در فولاد MO40 می‌توان به موارد زیر اشاره کرد:

افزایش استحکام کششی
بهبود سختی‌پذیری
کاهش احتمال ترک در عملیات حرارتی
افزایش مقاومت در برابر سایش

سیلیسیم (Silicon)

سیلیسیم در نگاه اول مقدار کمی در فولاد دارد، اما نقش آن بسیار مهم است.

این عنصر:

استحکام فولاد را افزایش می‌دهد.
مقاومت در برابر اکسیداسیون را بهبود می‌بخشد.
در فرآیند فولادسازی به حذف اکسیژن مذاب کمک می‌کند.
کیفیت ساختار نهایی فولاد را افزایش می‌دهد.

فسفر (Phosphorus)

فسفر معمولاً یک عنصر نامطلوب در فولادهای مهندسی محسوب می‌شود.

اگر مقدار آن افزایش یابد:

چقرمگی کاهش پیدا می‌کند.
احتمال شکست ترد بیشتر می‌شود.
قابلیت جوشکاری افت می‌کند.

به همین دلیل، استانداردهای معتبر مقدار فسفر را در فولاد MO40 در حد بسیار پایینی محدود می‌کنند.

گوگرد (Sulfur)

گوگرد نیز از عناصر کنترل‌شونده در فولاد است.

مقادیر کم آن باعث:

بهبود ماشینکاری
افزایش عمر ابزار برش

می‌شود؛ اما افزایش بیش از حد گوگرد می‌تواند مقاومت ضربه‌ای و چقرمگی فولاد را کاهش دهد. به همین خاطر تولیدکنندگان معتبر مقدار گوگرد را در محدوده استاندارد نگه می‌دارند.

چرا این ترکیب شیمیایی برای فولاد MO40 ایده‌آل است؟

اگر به جدول ترکیب شیمیایی دقت کنید، متوجه می‌شوید که هیچ‌یک از عناصر به مقدار بسیار زیاد استفاده نشده‌اند. راز موفقیت فولاد MO40 در تعادل دقیق عناصر آلیاژی است، نه در مقدار بالای یک عنصر خاص.

به‌عنوان مثال، اگر مقدار کربن به‌طور قابل‌توجهی افزایش یابد، فولاد سخت‌تر می‌شود اما چقرمگی و قابلیت جوشکاری کاهش پیدا می‌کند. از طرف دیگر، اگر کروم یا مولیبدن بیش از حد افزایش یابد، هزینه تولید بالا رفته و ماشینکاری دشوارتر می‌شود. استانداردهای جهانی با تعیین محدوده مشخص برای هر عنصر، تعادلی ایجاد کرده‌اند که نتیجه آن فولادی با استحکام بالا، مقاومت خستگی مناسب و قابلیت عملیات حرارتی مطلوب است.

مثال واقعی از تأثیر ترکیب شیمیایی

به عنوان مثال دو شفت صنعتی با ابعاد یکسان و عملیات حرارتی مشابه تولید شده‌اند؛ یکی از فولاد CK45 و دیگری از فولاد MO40.

وجود عناصر آلیاژی کروم (Cr) و مولیبدن (Mo) در فولاد MO40 باعث می‌شود سختی تا عمق بیشتری از قطعه نفوذ کند (Hardenability) و مقاومت آن در برابر بارهای متناوب، سایش و خستگی به‌طور قابل‌توجهی افزایش یابد.

به همین دلیل، در تجهیزاتی مانند گیربکس‌های صنعتی، محورهای انتقال قدرت، ماشین‌آلات معدنی و تجهیزات سنگین، فولاد MO40 معمولاً عمر کاری طولانی‌تر، پایداری بیشتر و هزینه نگهداری کمتری نسبت به فولادهای کربنی معمولی مانند CK45 دارد.

نکته تخصصی تکنوجوش
یکی از اشتباهات رایج هنگام خرید فولاد، مقایسه دو محصول صرفاً بر اساس نام آن‌هاست. در عمل، گواهی آنالیز شیمیایی (Mill Test Certificate) معتبرترین مرجع برای اطمینان از کیفیت فولاد است. حتی اگر دو محصول هر دو با نام MO40 عرضه شوند، اختلاف در درصد عناصر آلیاژی یا کیفیت تولید می‌تواند بر سختی، قابلیت عملیات حرارتی، ماشینکاری و دوام قطعه نهایی تأثیر بگذارد.

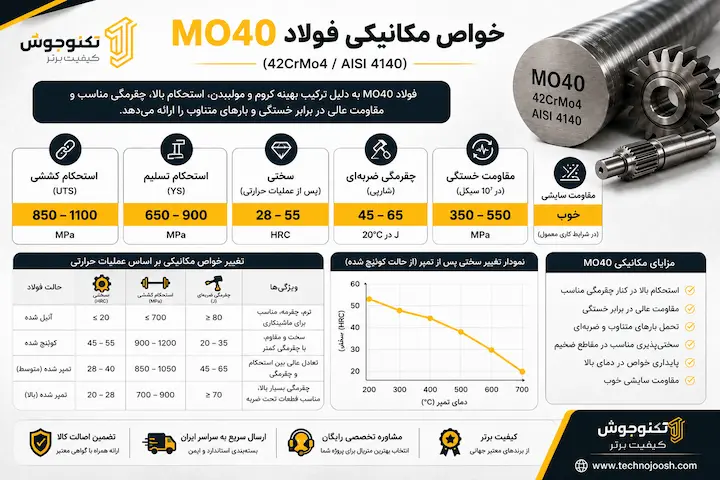

خواص مکانیکی فولاد MO40

زمانی که صحبت از انتخاب یک فولاد مهندسی برای ساخت قطعات تحت بار می‌شود، تنها دانستن ترکیب شیمیایی کافی نیست. آنچه عملکرد واقعی یک قطعه را مشخص می‌کند، خواص مکانیکی فولاد است؛ یعنی اینکه فولاد تا چه میزان نیرو را تحمل می‌کند، در برابر ضربه چگونه رفتار می‌کند، چه مقدار تغییر شکل می‌دهد و تا چه حد در برابر بارهای تکراری مقاوم است.

فولاد MO40 به دلیل قابلیت انجام عملیات حرارتی، پس از کوئنچ و تمپر به خواص مکانیکی بسیار مطلوبی دست پیدا می‌کند. به همین خاطر، این فولاد در ساخت قطعاتی که تحت بارهای استاتیکی، دینامیکی، پیچشی و ضربه‌ای قرار دارند، یکی از انتخاب‌های اصلی مهندسان است.

نکته مهم این است که مقادیر ارائه‌شده در جدول زیر، به وضعیت عملیات حرارتی فولاد بستگی دارد. به عبارت دیگر، خواص مکانیکی یک میلگرد MO40 در حالت آنیل‌شده با همان فولاد پس از کوئنچ و تمپر یکسان نیست.

جدول خواص مکانیکی فولاد MO40

ویژگی مکانیکی	مقدار تقریبی	واحد
استحکام کششی (Tensile Strength)	900 تا 1100	MPa
تنش تسلیم (Yield Strength)	650 تا 900	MPa
ازدیاد طول (Elongation)	12 تا 16	%
کاهش سطح مقطع	45 تا 55	%
مقاومت ضربه (Charpy Impact)	حدود 35 تا 60	J
سختی در حالت آنیل	197 تا 241	HB
سختی پس از کوئنچ و تمپر	28 تا 55	HRC
مدول الاستیسیته	حدود 210	GPa
چگالی	7.85	g/cm³

توجه: مقادیر فوق بسته به استاندارد تولید، ابعاد قطعه و سیکل عملیات حرارتی ممکن است اندکی متفاوت باشند.

استحکام کششی (Tensile Strength)

استحکام کششی نشان می‌دهد فولاد قبل از گسیختگی، چه مقدار نیروی کششی را می‌تواند تحمل کند.

فولاد MO40 پس از عملیات حرارتی معمولاً به استحکام کششی 900 تا 1100 مگاپاسکال می‌رسد که تقریباً دو برابر بسیاری از فولادهای ساختمانی رایج است.

این ویژگی باعث می‌شود قطعاتی مانند:

شفت‌های انتقال قدرت
میل‌لنگ
اکسل
پیچ‌های صنعتی
محور ماشین‌آلات

در برابر نیروهای کششی شدید، عملکرد مطمئن‌تری داشته باشند.

تنش تسلیم (Yield Strength)

تنش تسلیم یکی از مهم‌ترین معیارهای طراحی قطعات صنعتی است.

این پارامتر مشخص می‌کند فولاد تا چه میزان نیرو را بدون تغییر شکل دائمی تحمل می‌کند.

به زبان ساده:

اگر تنش واردشده از حد تسلیم بیشتر شود، قطعه حتی اگر نشکند، دیگر به شکل اولیه خود بازنمی‌گردد.

به همین خاطر، مهندسان هنگام طراحی شفت‌ها، محورهای انتقال قدرت و قطعات تحت بار، معمولاً تنش کاری را با ضریب اطمینان پایین‌تر از تنش تسلیم در نظر می‌گیرند.

ازدیاد طول (Elongation)

ازدیاد طول نشان‌دهنده میزان انعطاف‌پذیری فولاد قبل از شکست است.

هرچه این عدد بیشتر باشد، فولاد قبل از شکستن تغییر شکل بیشتری را تحمل می‌کند و رفتار نرم‌تری از خود نشان می‌دهد.

فولاد MO40 معمولاً ازدیاد طولی در حدود 12 تا 16 درصد دارد که تعادل مناسبی میان استحکام و چقرمگی ایجاد می‌کند.

مقاومت ضربه (Impact Toughness)

در بسیاری از ماشین‌آلات صنعتی، بارگذاری به‌صورت یکنواخت نیست و قطعات دائماً در معرض ضربه یا شوک قرار دارند.

در چنین شرایطی، تنها استحکام بالا کافی نیست.

فولاد باید بتواند انرژی ضربه را نیز جذب کند.

وجود عنصر مولیبدن و انجام عملیات تمپر صحیح باعث می‌شود MO40 نسبت به بسیاری از فولادهای کربنی، مقاومت ضربه‌ای بهتری داشته باشد.

سختی فولاد MO40

یکی از دلایل محبوبیت این فولاد، قابلیت دستیابی به محدوده وسیعی از سختی است.

به‌عنوان مثال:

در حالت آنیل، سختی فولاد حدود 200 برینل است که ماشینکاری نسبتاً آسانی را فراهم می‌کند.
پس از عملیات کوئنچ و تمپر، سختی می‌تواند به 55 HRC نیز برسد.
در صورت انجام سختکاری القایی یا نیتراسیون، سختی سطحی حتی از این مقدار نیز بیشتر خواهد شد؛ در حالی که مغز قطعه همچنان چقرمه باقی می‌ماند.

این ویژگی برای قطعاتی مانند چرخ‌دنده، محور، رولر و شفت که به سطح سخت و مغز مقاوم نیاز دارند، بسیار ارزشمند است.

مدول الاستیسیته (Elastic Modulus)

مدول الاستیسیته نشان می‌دهد فولاد در برابر تغییر شکل الاستیک چه مقاومتی دارد.

برای فولاد MO40 این مقدار حدود 210 گیگاپاسکال است که تقریباً با اکثر فولادهای مهندسی هم‌خانواده برابر است.

این ویژگی باعث می‌شود قطعات ساخته‌شده از MO40 تحت بارهای معمول، تغییر شکل الاستیک محدودی داشته باشند و دقت ابعادی خود را حفظ کنند.

مقاومت خستگی (Fatigue Strength)

اگرچه مقدار مقاومت خستگی معمولاً در دیتاشیت‌های عمومی ذکر نمی‌شود، اما یکی از مهم‌ترین مزایای فولاد MO40، عملکرد بسیار خوب آن در برابر بارهای متناوب است.

به همین دلیل، این فولاد در ساخت قطعاتی مانند:

میل‌لنگ خودرو
محور گیربکس
شفت پمپ
محور توربین
اکسل ماشین‌آلات
قطعات انتقال قدرت

به‌طور گسترده استفاده می‌شود.

چرا عملیات حرارتی خواص مکانیکی MO40 را متحول می‌کند؟

یکی از تفاوت‌های اصلی MO40 با فولادهای ساده کربنی این است که پس از عملیات حرارتی، ساختار داخلی آن از پرلیت و فریت به مارتنزیت تمپر شده تبدیل می‌شود.

این تغییر ریزساختار باعث می‌شود:

استحکام افزایش یابد.
سختی بیشتر شود.
مقاومت سایشی افزایش پیدا کند.
عمر خستگی بیشتر شود.
در صورت تمپر مناسب، چقرمگی حفظ شود.

به همین دلیل، عملیات حرارتی بخش جدایی‌ناپذیر بسیاری از قطعات ساخته‌شده از MO40 است.

مثال واقعی از خواص مکانیکی فولاد MO40

فرض کنید قرار است دو محور انتقال قدرت برای یک گیربکس صنعتی ساخته شوند. محور اول از فولاد ساختمانی ST52 و محور دوم از فولاد MO40 تولید شده است.

هر دو محور ممکن است در شرایط کاری عادی عملکرد قابل قبولی داشته باشند، اما زمانی که دستگاه به‌صورت مداوم روشن و خاموش می‌شود یا تحت بارهای ضربه‌ای و تنش‌های متناوب قرار می‌گیرد، تفاوت عملکرد آن‌ها آشکار می‌شود.

به دلیل استحکام کششی بالا، مقاومت بیشتر در برابر خستگی و چقرمگی مناسب، محور ساخته‌شده از فولاد MO40 عمر کاری طولانی‌تری خواهد داشت و احتمال ایجاد ترک، تغییر شکل یا شکست ناگهانی در آن به‌مراتب کمتر از محور ساخته‌شده از فولاد ST52 است. به همین دلیل، MO40 یکی از انتخاب‌های اصلی برای ساخت قطعات انتقال قدرت در ماشین‌آلات صنعتی و معدنی محسوب می‌شود.

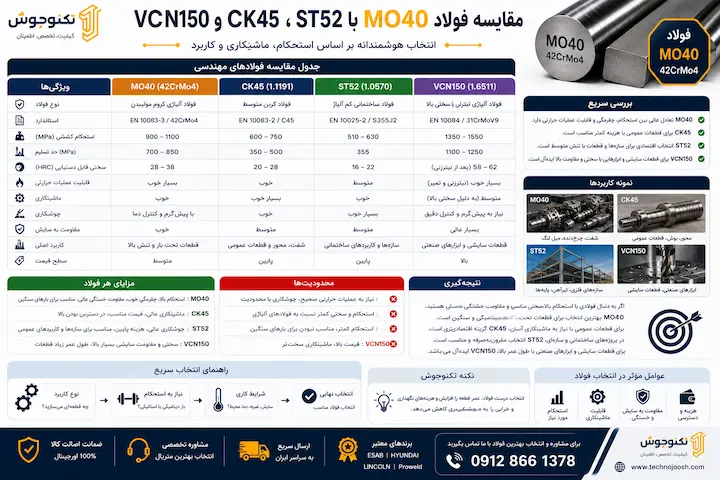

مقایسه خواص مکانیکی MO40 با فولادهای پرکاربرد

ویژگی	MO40	CK45	ST52
استحکام کششی	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐
سختی‌پذیری	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐
مقاومت خستگی	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐
مقاومت سایشی	⭐⭐⭐⭐	⭐⭐⭐	⭐
ماشینکاری	⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
قابلیت عملیات حرارتی	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐

نتیجه این مقایسه آن است که اگر پروژه شما به استحکام، دوام و تحمل بارهای سنگین نیاز دارد، MO40 انتخاب مناسب‌تری نسبت به ST52 و در بسیاری از کاربردها برتر از CK45 است. در مقابل، اگر هزینه پایین یا جوشکاری آسان اولویت اصلی باشد، ممکن است فولادهای ساده‌تر گزینه اقتصادی‌تری باشند.

نکته تخصصی تکنوجوش

بسیاری از کاربران هنگام خرید فقط به عدد استحکام کششی توجه می‌کنند، در حالی که برای قطعاتی مانند شفت، محور یا چرخ‌دنده، مقاومت خستگی، چقرمگی و کیفیت عملیات حرارتی معمولاً تأثیر بیشتری بر عمر قطعه دارند. یک فولاد MO40 با عملیات حرارتی اصولی، در بسیاری از کاربردها عملکردی قابل اعتمادتر از فولادی با استحکام اسمی بالاتر اما عملیات حرارتی نامناسب خواهد داشت.

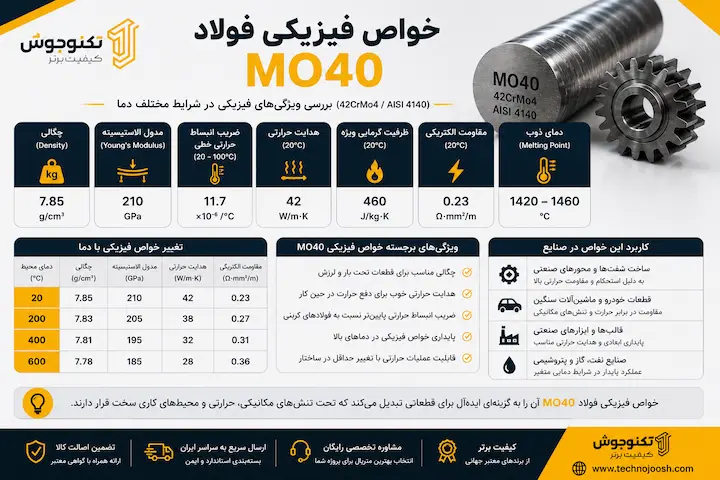

خواص فیزیکی فولاد MO40

علاوه بر خواص مکانیکی، خواص فیزیکی نیز نقش مهمی در انتخاب فولاد مناسب برای پروژه‌های صنعتی دارند. این ویژگی‌ها رفتار فولاد را در برابر تغییرات دما، انتقال حرارت، انبساط، وزن قطعه و حتی دقت ابعادی مشخص می‌کنند.

برای مثال، اگر قرار باشد یک شفت در محیطی با دمای بالا کار کند یا یک قالب تحت سیکل‌های متوالی گرم و سرد شدن قرار گیرد، تنها استحکام بالا کافی نیست؛ بلکه باید بدانیم فولاد چگونه گرما را منتقل می‌کند، چقدر منبسط می‌شود و آیا در برابر تغییرات دمایی، پایداری ابعادی خود را حفظ می‌کند یا خیر.

به همین خاطر، مهندسان هنگام طراحی تجهیزات صنعتی، علاوه بر خواص مکانیکی، خواص فیزیکی فولاد را نیز در محاسبات خود لحاظ می‌کنند.

جدول خواص فیزیکی فولاد MO40

ویژگی فیزیکی	مقدار تقریبی	واحد
چگالی	7.85	g/cm³
مدول الاستیسیته	210	GPa
ضریب پواسون	0.27 تا 0.30	–
هدایت حرارتی	42 تا 46	W/m.K
ضریب انبساط حرارتی	11.5 تا 13 ×10⁻⁶	/°C
ظرفیت گرمایی ویژه	حدود 460	J/kg.K
مقاومت الکتریکی	حدود 0.22	µΩ·m
دمای ذوب	حدود 1420 تا 1460	°C

توجه: این مقادیر بسته به استاندارد تولید، وضعیت عملیات حرارتی و دمای اندازه‌گیری ممکن است اندکی تغییر کنند.

چگالی فولاد MO40

چگالی فولاد MO40 حدود 7.85 گرم بر سانتی‌متر مکعب است که تقریباً با بسیاری از فولادهای آلیاژی مهندسی یکسان است.

این مقدار نشان می‌دهد که وزن قطعات ساخته‌شده از MO40 نسبت به فولادهای کربنی تفاوت محسوسی ندارد؛ بنابراین اگر به دلیل استحکام بالاتر از CK45 یا ST52 به MO40 مهاجرت کنید، افزایش قابل توجهی در وزن قطعه ایجاد نخواهد شد.

به همین دلیل، این فولاد گزینه‌ای مناسب برای ساخت شفت‌ها، محورهای انتقال قدرت و قطعاتی است که باید هم استحکام بالا و هم ابعاد نسبتاً فشرده داشته باشند.

هدایت حرارتی (Thermal Conductivity)

هدایت حرارتی مشخص می‌کند که فولاد با چه سرعتی گرما را از یک نقطه به نقطه دیگر منتقل می‌کند.

هدایت حرارتی MO40 در محدوده 42 تا 46 وات بر متر-کلوین قرار دارد که برای بسیاری از کاربردهای صنعتی مناسب است.

این ویژگی در فرآیندهایی مانند:

عملیات حرارتی
جوشکاری
ماشینکاری
ساخت قالب
تولید قطعات سنگین

اهمیت زیادی دارد؛ زیرا نحوه توزیع گرما می‌تواند بر کیفیت نهایی قطعه، میزان اعوجاج و حتی تنش‌های پسماند تأثیر بگذارد.

ضریب انبساط حرارتی

تمام فلزات هنگام افزایش دما منبسط می‌شوند.

فولاد MO40 نیز از این قاعده مستثنا نیست.

ضریب انبساط حرارتی این فولاد حدود:

11.5 تا 13 میکرومتر بر متر به ازای هر درجه سانتی‌گراد

است.

این ویژگی هنگام طراحی قطعاتی مانند:

قالب‌های صنعتی
تجهیزات نیروگاهی
ماشین‌آلات دقیق
تجهیزات نفت و گاز

بسیار مهم است؛ زیرا اگر انبساط حرارتی در محاسبات لحاظ نشود، ممکن است قطعات در دماهای بالا دچار گیرکردگی، تغییر ابعاد یا ایجاد تنش شوند.

ظرفیت گرمایی ویژه

ظرفیت گرمایی ویژه نشان می‌دهد برای افزایش دمای فولاد، چه مقدار انرژی لازم است.

برای MO40 این مقدار حدود 460 ژول بر کیلوگرم-کلوین است.

این ویژگی در عملیات حرارتی اهمیت زیادی دارد؛ زیرا بر سرعت گرم شدن و سرد شدن قطعه تأثیر می‌گذارد.

هرچه جرم قطعه بیشتر باشد، زمان لازم برای رسیدن به دمای یکنواخت نیز افزایش پیدا می‌کند.

مدول الاستیسیته

مدول الاستیسیته فولاد MO40 حدود 210 گیگاپاسکال است.

این مقدار بیان می‌کند که فولاد در محدوده الاستیک، مقاومت بالایی در برابر تغییر شکل دارد.

به همین خاطر، قطعات ساخته‌شده از MO40 حتی در بارهای نسبتاً سنگین نیز تغییر شکل دائمی پیدا نمی‌کنند، مشروط بر اینکه تنش از حد مجاز فراتر نرود.

ضریب پواسون

ضریب پواسون نشان می‌دهد هنگامی که قطعه تحت کشش قرار می‌گیرد، تغییر عرض آن چه نسبتی با تغییر طول خواهد داشت.

اگرچه این پارامتر کمتر مورد توجه کاربران عمومی قرار می‌گیرد، اما در طراحی اجزای ماشین، تحلیل المان محدود (FEA) و شبیه‌سازی‌های مهندسی اهمیت زیادی دارد.

دمای ذوب فولاد MO40

دمای ذوب این فولاد حدود 1420 تا 1460 درجه سانتی‌گراد است.

البته باید توجه داشت که در بسیاری از کاربردهای صنعتی، قطعات هرگز به این دما نمی‌رسند.

این مقدار بیشتر برای:

ریخته‌گری
فورج
فرآیندهای متالورژی
شبیه‌سازی‌های حرارتی

اهمیت دارد.

رفتار فولاد MO40 در دماهای بالا

یکی از مزیت‌های مهم فولادهای کروم-مولیبدن، حفظ بخش قابل توجهی از استحکام در دماهای نسبتاً بالا است.

وجود عنصر مولیبدن باعث می‌شود:

کاهش استحکام در اثر افزایش دما کندتر اتفاق بیفتد.
مقاومت در برابر خزش (Creep Resistance) افزایش پیدا کند.
پایداری ساختار فولاد بهتر حفظ شود.

به همین دلیل، MO40 در بسیاری از تجهیزات صنعتی که تحت دماهای متوسط قرار دارند، عملکرد مطلوبی ارائه می‌دهد.

البته برای سرویس مداوم در دماهای بسیار بالا، معمولاً از فولادهای آلیاژی ویژه مقاوم به حرارت استفاده می‌شود.

چرا شناخت خواص فیزیکی اهمیت دارد؟

به عنوان مثال قرار است یک شفت به طول ۲ متر در یک کوره صنعتی کار کند.

اگر تنها استحکام فولاد را در نظر بگیرید و ضریب انبساط حرارتی را نادیده بگیرید، ممکن است پس از گرم شدن، طول شفت چند میلی‌متر افزایش پیدا کند و باعث ایجاد تنش یا گیرکردن مجموعه شود.

به همین دلیل، مهندسان علاوه بر استحکام، همواره خواص فیزیکی را نیز در طراحی لحاظ می‌کنند.

مثال واقعی از پایداری ابعادی فولاد MO40

فرض کنید در یک دستگاه نورد فولاد، غلتک‌ها به‌صورت مداوم در معرض چرخه‌های گرم و سرد شدن قرار می‌گیرند.

اگر فولاد انتخاب‌شده ضریب انبساط حرارتی بالایی داشته باشد یا گرما را به‌صورت نامناسب منتقل کند، احتمال اعوجاج، کاهش دقت ابعادی و ایجاد تنش‌های داخلی در قطعه افزایش می‌یابد که می‌تواند عمر تجهیزات را کاهش داده و هزینه‌های تعمیرات را بالا ببرد.

استفاده از فولاد MO40 همراه با طراحی مهندسی مناسب و عملیات حرارتی صحیح، می‌تواند پایداری ابعادی مطلوب و عملکرد مطمئن‌تر را در بسیاری از این کاربردهای صنعتی فراهم کرده و احتمال تغییر شکل قطعه در طول بهره‌برداری را کاهش دهد.

جدول تأثیر خواص فیزیکی بر کاربردهای صنعتی

خاصیت فیزیکی	تأثیر در صنعت	نمونه کاربرد
چگالی	تعیین وزن قطعه	شفت، محور، رولر
هدایت حرارتی	کنترل انتقال گرما	قالب، تجهیزات جوشکاری
ضریب انبساط	جلوگیری از تغییر ابعاد	قالب، تجهیزات دقیق
ظرفیت گرمایی	کیفیت عملیات حرارتی	قطعات فورج و سختکاری
مدول الاستیسیته	کاهش خمش قطعه	محورهای انتقال قدرت
دمای ذوب	انتخاب فرآیند تولید	ریخته‌گری، فورج

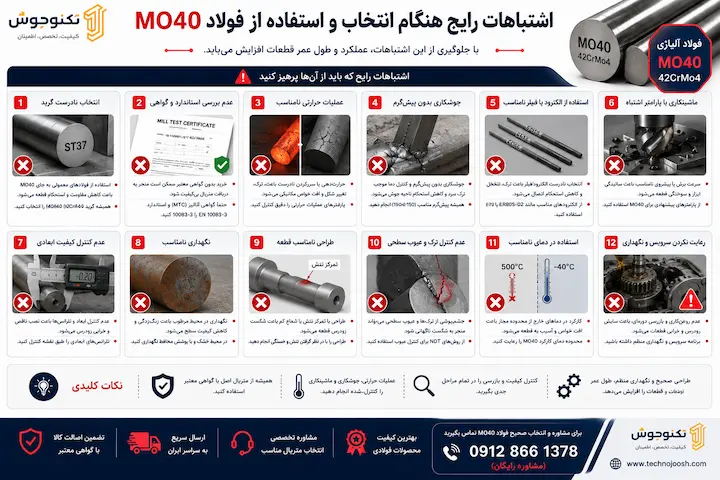

نکته تخصصی تکنوجوش

یکی از اشتباهات رایج در انتخاب فولاد این است که تنها به استحکام کششی توجه می‌شود؛ در حالی که در بسیاری از پروژه‌های صنعتی، پارامترهایی مانند ضریب انبساط حرارتی، هدایت گرمایی و مدول الاستیسیته تأثیر مستقیمی بر دقت عملکرد، عمر قطعه و هزینه‌های نگهداری دارند.

در طراحی ماشین‌آلات دقیق، قالب‌های صنعتی، محورها و قطعات تحت بارهای حرارتی، این خواص مهندسی گاهی حتی از استحکام نهایی فولاد نیز مهم‌تر هستند. بنابراین، انتخاب صحیح فولاد باید بر اساس مجموعه‌ای از خواص مکانیکی و فیزیکی و متناسب با شرایط واقعی کارکرد قطعه انجام شود، نه صرفاً یک عدد استحکام یا سختی.

ریزساختار (Microstructure) فولاد MO40

اگر فولاد MO40 را زیر میکروسکوپ متالورژی مشاهده کنید، به‌جای یک سطح یکنواخت، مجموعه‌ای از ساختارهای کریستالی مختلف را خواهید دید که هرکدام نقش مهمی در تعیین خواص مکانیکی فولاد دارند. در علم متالورژی، به این آرایش داخلی ریزساختار (Microstructure) گفته می‌شود.

در واقع، ترکیب شیمیایی تنها نیمی از ویژگی‌های فولاد را تعیین می‌کند؛ نیم دیگر به ریزساختار آن وابسته است. به همین خاطر، دو قطعه با ترکیب شیمیایی یکسان اما عملیات حرارتی متفاوت، می‌توانند رفتار کاملاً متفاوتی از خود نشان دهند.

برای فولاد MO40، ریزساختار می‌تواند از فریت و پرلیت در حالت آنیل‌شده تا مارتنزیت تمپرشده در حالت سختکاری تغییر کند. همین قابلیت تغییر ریزساختار، دلیل اصلی انعطاف‌پذیری این فولاد در کاربردهای مختلف است.

ریزساختار فولاد MO40 در شرایط مختلف

وضعیت فولاد	ریزساختار غالب	مهم‌ترین ویژگی
آنیل (Annealed)	فریت + پرلیت	ماشینکاری آسان و تنش داخلی کم
نرماله (Normalized)	پرلیت ریز + فریت	استحکام یکنواخت‌تر
کوئنچ (Quenched)	مارتنزیت	سختی بسیار بالا، تردی بیشتر
کوئنچ و تمپر (Q&T)	مارتنزیت تمپرشده	تعادل بین سختی و چقرمگی
نیتراسیون	لایه نیتریدی + مغز تمپرشده	سختی سطحی بسیار بالا

فریت (Ferrite)

فریت نرم‌ترین بخش ریزساختار فولاد است.

این فاز مقدار کمی کربن در خود حل می‌کند و به همین دلیل:

انعطاف‌پذیری بالایی دارد.
ماشینکاری را آسان‌تر می‌کند.
مقاومت ضربه‌ای مناسبی ایجاد می‌کند.
سختی نسبتاً کمی دارد.

در فولاد MO40 آنیل‌شده، مقدار مشخصی فریت در کنار پرلیت دیده می‌شود که باعث می‌شود فولاد قبل از عملیات حرارتی به‌راحتی ماشینکاری شود.

پرلیت (Pearlite)

پرلیت از لایه‌های بسیار نازک فریت و سمنتیت تشکیل شده است.

این ساختار نسبت به فریت:

سخت‌تر است.
استحکام بیشتری دارد.
مقاومت سایشی بالاتری ایجاد می‌کند.

وجود پرلیت دلیل اصلی آن است که فولاد MO40 حتی قبل از عملیات حرارتی نیز از بسیاری از فولادهای ساختمانی مقاوم‌تر است.

مارتنزیت (Martensite)

زمانی که فولاد MO40 تا دمای آستنیتی گرم شده و سپس به‌سرعت در روغن یا محیط مناسب سرد شود، ساختار آن به مارتنزیت تبدیل می‌شود.

مارتنزیت دارای ویژگی‌های زیر است:

سختی بسیار زیاد
مقاومت سایشی بالا
استحکام فوق‌العاده
اما چقرمگی پایین‌تر

اگر فولاد در همین وضعیت مورد استفاده قرار گیرد، احتمال ترک یا شکست ترد افزایش پیدا می‌کند.

به همین خاطر، عملیات کوئنچ تقریباً همیشه با تمپر تکمیل می‌شود.

مارتنزیت تمپرشده (Tempered Martensite)

این ساختار مهم‌ترین ریزساختار فولاد MO40 در کاربردهای صنعتی است.

پس از انجام تمپر:

بخشی از تنش‌های داخلی حذف می‌شود.
چقرمگی افزایش پیدا می‌کند.
خطر شکست ترد کاهش می‌یابد.
استحکام همچنان در سطح بالایی باقی می‌ماند.

به همین دلیل، اکثر شفت‌ها، محورهای انتقال قدرت، چرخ‌دنده‌ها و قطعات ماشین‌آلات از فولاد MO40 با ریزساختار مارتنزیت تمپرشده ساخته می‌شوند.

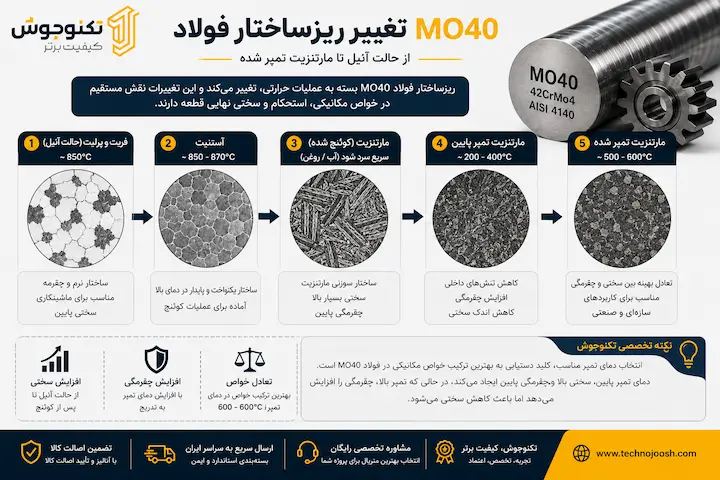

چگونه عملیات حرارتی ریزساختار را تغییر می‌دهد؟

درک این فرآیند بسیار مهم است.

زمانی که فولاد گرم می‌شود، ابتدا ساختار آن به آستنیت (Austenite) تبدیل می‌شود.

سپس بسته به سرعت سرد شدن، ساختارهای متفاوتی ایجاد می‌شود.

تغییر ریزساختار فولاد در عملیات حرارتی

فریت + پرلیت

↓

گرم کردن

↓

آستنیت

سرد شدن آهسته

↓

پرلیت

سرد شدن سریع

↓

مارتنزیت

↓

تمپر

↓

مارتنزیت تمپرشده

این نمودار یکی از مهم‌ترین مفاهیم متالورژی را نشان می‌دهد و کمک می‌کند خواننده ارتباط میان عملیات حرارتی و خواص فولاد را به‌خوبی درک کند.

چرا مارتنزیت تمپرشده بهترین انتخاب است؟

اگر تنها هدف، دستیابی به بالاترین سختی باشد، می‌توان فولاد را فقط کوئنچ کرد.

اما در عمل، این روش مناسب نیست؛ زیرا فولاد بسیار شکننده خواهد شد.

تمپر باعث می‌شود:

سختی کمی کاهش یابد.
چقرمگی به‌شدت افزایش پیدا کند.
عمر خستگی بیشتر شود.
مقاومت ضربه‌ای بهتر شود.

به همین دلیل، در صنایع سنگین تقریباً همیشه از کوئنچ و تمپر به‌صورت ترکیبی استفاده می‌شود.

تأثیر ریزساختار بر عملکرد قطعه

تصور کنید دو شفت از فولاد MO40 ساخته شده‌اند.

شفت اول فقط کوئنچ شده است.

شفت دوم کوئنچ و سپس تمپر شده است.

هر دو ممکن است سختی مشابهی داشته باشند، اما شفت دوم:

دیرتر ترک می‌خورد.
ضربه را بهتر جذب می‌کند.
عمر خستگی بیشتری دارد.
در بارهای متناوب عملکرد مطمئن‌تری خواهد داشت.

به همین دلیل، در ساخت قطعات حساس مانند میل‌لنگ، محور توربین یا شفت گیربکس، کنترل دقیق عملیات حرارتی به اندازه انتخاب خود فولاد اهمیت دارد.

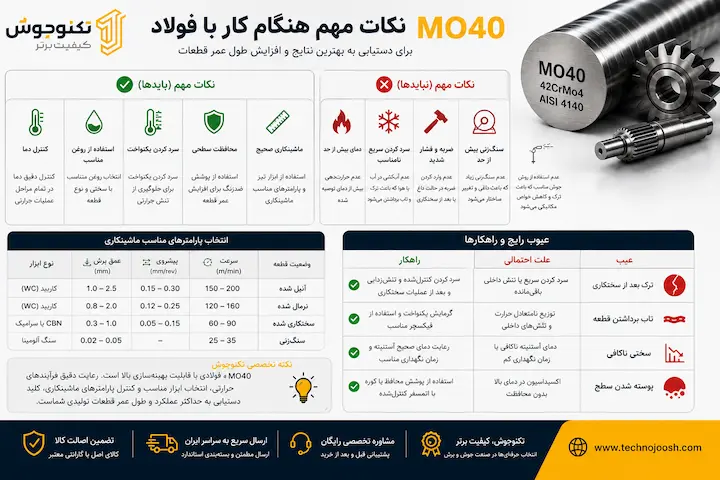

ارتباط ریزساختار با ماشینکاری

یکی از مزایای فولاد MO40 این است که می‌توان ترتیب تولید را بهینه کرد.

در اغلب پروژه‌ها:

فولاد ابتدا در حالت آنیل‌شده ماشینکاری می‌شود.
سپس عملیات حرارتی روی آن انجام می‌شود.
در صورت نیاز، سنگ‌زنی یا ماشینکاری نهایی انجام می‌شود.

این روش باعث:

کاهش استهلاک ابزار
افزایش دقت ابعادی
کاهش هزینه تولید
بهبود کیفیت سطح

خواهد شد.

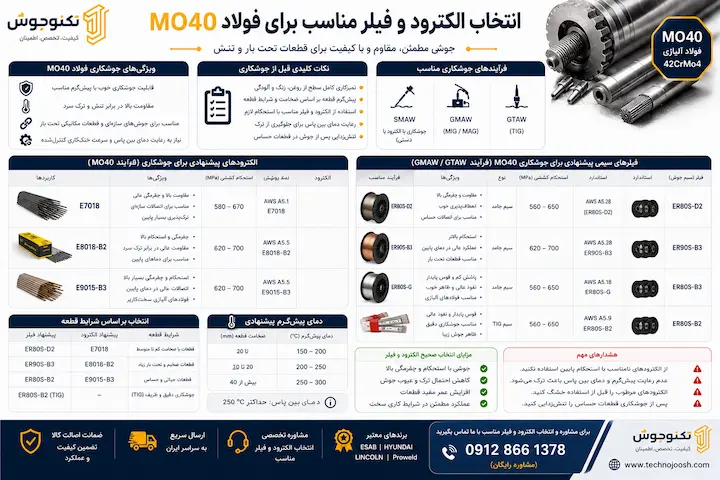

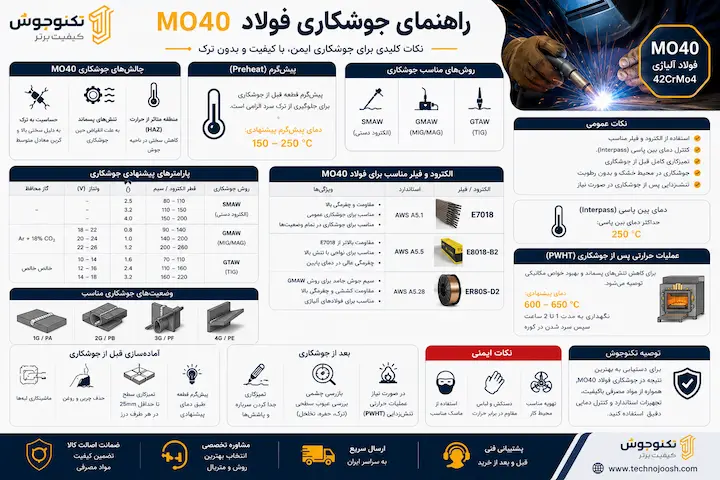

ارتباط ریزساختار با جوشکاری

ریزساختار فقط بر استحکام اثر نمی‌گذارد؛ بلکه رفتار فولاد هنگام جوشکاری را نیز تعیین می‌کند.

اگر در ناحیه متأثر از حرارت (HAZ) مارتنزیت بسیار سخت تشکیل شود، احتمال ترک هیدروژنی افزایش می‌یابد.

به همین دلیل، در جوشکاری MO40 معمولاً از:

پیش‌گرم مناسب
کنترل دمای بین‌پاس
الکترود کم‌هیدروژن
عملیات حرارتی پس از جوش (در صورت نیاز)

استفاده می‌شود تا ریزساختار نهایی کنترل شود.

مثال واقعی از رفتار فولاد MO40 در جوشکاری

فرض کنید یک شفت صنعتی پس از مدتی کارکرد، از ناحیه نزدیک جوش دچار شکست شده و برای بررسی به آزمایشگاه متالورژی ارسال می‌شود.

نتایج آنالیز نشان می‌دهد که در ناحیه متأثر از حرارت (HAZ)، ساختار مارتنزیت بسیار سخت و ترد تشکیل شده است. علت این اتفاق می‌تواند پیش‌گرم ناکافی یا سرد شدن سریع پس از جوشکاری باشد که تنش‌های داخلی و احتمال ترک‌خوردگی را افزایش می‌دهد.

با اصلاح پارامترهای جوشکاری، استفاده از دمای پیش‌گرم مناسب و در صورت نیاز انجام عملیات حرارتی پس از جوشکاری (PWHT)، می‌توان احتمال تکرار چنین شکست‌هایی را به‌طور قابل‌توجهی کاهش داد و دوام قطعه را در شرایط کاری سنگین افزایش داد.

نکته تخصصی تکنوجوش

خواص نهایی فولاد MO40 تنها به ترکیب شیمیایی آن وابسته نیست. در بسیاری از پروژه‌های صنعتی، ریزساختار (Microstructure) ایجادشده پس از عملیات حرارتی تأثیر بیشتری بر عمر قطعه و عملکرد آن نسبت به اختلاف‌های جزئی در آنالیز شیمیایی دارد.

به همین دلیل، کنترل دقیق سیکل‌های حرارتی، سرعت سرد شدن و فرآیند تمپر (Tempering) بخش مهمی از تضمین کیفیت قطعات ساخته‌شده از فولاد MO40 محسوب می‌شود. رعایت این موارد باعث ایجاد تعادل مناسب بین سختی، استحکام، چقرمگی و مقاومت به خستگی شده و احتمال ترک‌خوردگی یا شکست زودهنگام قطعه را به حداقل می‌رساند.

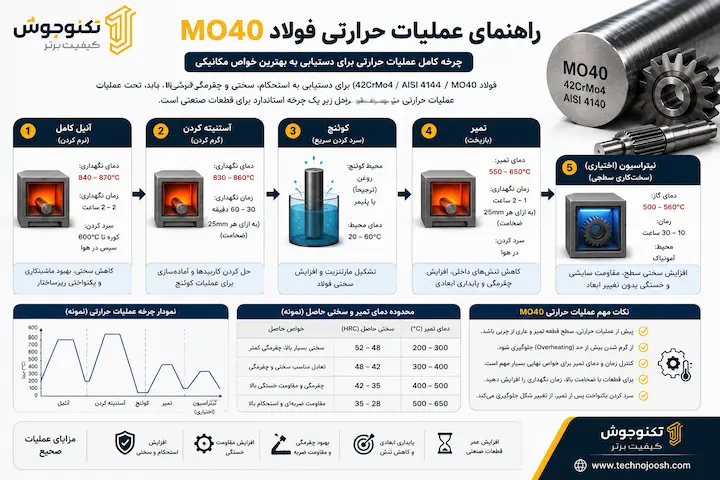

عملیات حرارتی فولاد MO40

یکی از مهم‌ترین دلایل محبوبیت فولاد MO40، قابلیت انجام انواع عملیات حرارتی است. این فولاد به‌گونه‌ای طراحی شده که با انتخاب سیکل حرارتی مناسب، می‌توان خواص مکانیکی آن را متناسب با نیاز هر پروژه تنظیم کرد. به‌عنوان مثال، برای ساخت یک شفت انتقال قدرت، هدف دستیابی به تعادل بین استحکام و چقرمگی است؛ در حالی که برای یک غلتک یا چرخ‌دنده، سختی سطحی اهمیت بیشتری دارد.

به همین دلیل، عملیات حرارتی باید بر اساس کاربرد قطعه، ابعاد، شرایط کاری و سختی موردنیاز انتخاب شود، نه صرفاً برای رسیدن به بیشترین مقدار سختی.

مراحل اصلی عملیات حرارتی فولاد MO40

فرآیند	دمای تقریبی (°C)	هدف
آنیل (Annealing)	680 تا 720	کاهش سختی و بهبود ماشینکاری
نرماله (Normalizing)	850 تا 880	یکنواخت شدن ساختار و حذف تنش‌ها
آستنیته کردن	830 تا 870	آماده‌سازی برای سختکاری
کوئنچ (Quenching)	پس از آستنیته	افزایش سختی و استحکام
تمپر (Tempering)	180 تا 650	افزایش چقرمگی و کاهش تردی
تنش‌زدایی	550 تا 650	حذف تنش‌های پسماند
نیتراسیون	500 تا 540	افزایش سختی سطح و مقاومت سایشی
سختکاری القایی	موضعی	سخت شدن سطح بدون تغییر مغز قطعه

آنیل (Annealing)

عملیات آنیل زمانی انجام می‌شود که هدف، کاهش سختی فولاد و آماده‌سازی آن برای ماشینکاری باشد.

در این فرآیند، فولاد تا حدود 680 تا 720 درجه سانتی‌گراد گرم شده و سپس به‌آرامی داخل کوره سرد می‌شود.

مزایا:

کاهش سختی
بهبود ماشینکاری
حذف تنش‌های داخلی
افزایش یکنواختی ساختار

به همین دلیل، بسیاری از میلگردهای MO40 قبل از ماشینکاری در حالت آنیل‌شده عرضه می‌شوند.

نرماله (Normalizing)

در این فرآیند، فولاد تا دمای آستنیتی گرم شده و سپس در هوای آزاد سرد می‌شود.

هدف از نرماله:

ریز شدن دانه‌ها
یکنواخت شدن ریزساختار
بهبود خواص مکانیکی
آماده‌سازی برای عملیات بعدی

نرماله معمولاً پس از فورج یا قبل از سختکاری انجام می‌شود.

کوئنچ (Quenching)

کوئنچ مهم‌ترین مرحله سختکاری فولاد MO40 است.

در این فرآیند، فولاد پس از رسیدن به دمای آستنیته، معمولاً در روغن سرد می‌شود تا ساختار مارتنزیتی تشکیل شود.

نتیجه کوئنچ:

افزایش شدید سختی
افزایش مقاومت سایشی
افزایش استحکام

اما در این حالت، فولاد ترد است و نباید بدون تمپر مورد استفاده قرار گیرد.

تمپر (Tempering)

تمپر تقریباً همیشه بعد از کوئنچ انجام می‌شود.

در این عملیات، فولاد تا دمای مشخصی گرم شده و سپس به‌آرامی سرد می‌شود.

هدف از تمپر:

کاهش تنش‌های داخلی
افزایش چقرمگی
کاهش احتمال ترک
حفظ بخش زیادی از استحکام

هرچه دمای تمپر بیشتر باشد، سختی کاهش یافته و چقرمگی افزایش پیدا می‌کند. انتخاب دمای مناسب به کاربرد قطعه بستگی دارد.

تنش‌زدایی (Stress Relieving)

ماشینکاری سنگین، جوشکاری یا عملیات حرارتی می‌توانند تنش‌های پسماند در قطعه ایجاد کنند.

عملیات تنش‌زدایی با گرم کردن فولاد در محدوده 550 تا 650 درجه سانتی‌گراد این تنش‌ها را کاهش می‌دهد و احتمال تاب‌برداشتن یا ترک‌خوردگی را کم می‌کند.

نیتراسیون (Nitriding)

در نیتراسیون، اتم‌های نیتروژن به سطح فولاد نفوذ می‌کنند و یک لایه بسیار سخت ایجاد می‌کنند.

مزایای نیتراسیون:

افزایش سختی سطح
مقاومت سایشی بسیار بالا
افزایش عمر قطعه
بهبود مقاومت خستگی
حداقل تغییر ابعاد

به همین دلیل، این روش برای شفت‌ها، چرخ‌دنده‌ها، محورهای دقیق و قطعات تحت اصطکاک انتخاب مناسبی است.

سختکاری القایی (Induction Hardening)

در این روش، تنها سطح قطعه توسط میدان الکترومغناطیسی گرم و سپس سریع سرد می‌شود.

نتیجه این فرآیند:

سطح بسیار سخت
مغز چقرمه
مقاومت بالا در برابر سایش
افزایش عمر قطعه

از سختکاری القایی معمولاً برای دندانه چرخ‌دنده، محل قرارگیری بلبرینگ و شفت‌های انتقال قدرت استفاده می‌شود.

کدام عملیات حرارتی برای MO40 مناسب‌تر است؟

پاسخ این سؤال به کاربرد قطعه بستگی دارد.

کاربرد	عملیات پیشنهادی
ماشینکاری اولیه	آنیل
شفت صنعتی	کوئنچ + تمپر
چرخ‌دنده	کوئنچ + تمپر + سختکاری القایی
قالب	کوئنچ + تمپر
قطعات سایشی	نیتراسیون
قطعات جوشکاری‌شده	تنش‌زدایی پس از جوش (در صورت نیاز)

اشتباهات رایج در عملیات حرارتی MO40

حتی اگر از فولاد باکیفیت استفاده شود، اجرای نادرست عملیات حرارتی می‌تواند باعث افت عملکرد قطعه شود. رایج‌ترین خطاها عبارت‌اند از:

انتخاب دمای نامناسب برای آستنیته
نگهداری بیش از حد یا کمتر از زمان لازم در کوره
استفاده از محیط کوئنچ نامناسب
حذف مرحله تمپر پس از کوئنچ
گرم و سرد کردن غیریکنواخت قطعات ضخیم
انجام عملیات بدون کنترل دمای واقعی کوره

مثال واقعی از اهمیت عملیات تمپر در فولاد MO40

تصور کنید یک شفت صنعتی پس از عملیات سختکاری (Quenching)، بدون انجام تمپر (Tempering) وارد خط تولید شود.

در آزمایش سختی (Hardness Test) ممکن است عدد بسیار بالایی ثبت شود و در نگاه اول کیفیت قطعه مطلوب به نظر برسد؛ اما در نخستین شوک یا بار ضربه‌ای، به دلیل تشکیل ساختار مارتنزیتی بسیار سخت و ترد، احتمال ترک‌خوردگی یا شکست ناگهانی آن به‌مراتب بیشتر از شفتی خواهد بود که سیکل کامل کوئنچ و تمپر را طی کرده است.

این مثال نشان می‌دهد که سختی بالا به‌تنهایی نشانه کیفیت نیست؛ بلکه ایجاد تعادل مناسب بین سختی، استحکام و چقرمگی مهم‌ترین عامل در افزایش عمر و قابلیت اطمینان قطعات ساخته‌شده از فولاد MO40 است.

نکته تخصصی تکنوجوش
بهترین عملیات حرارتی برای فولاد MO40 وجود ندارد؛ بهترین عملیات حرارتی، روشی است که با شرایط کاری قطعه هماهنگ باشد. برای مثال، شفت یک گیربکس، قالب صنعتی و محور یک دستگاه معدنی ممکن است همگی از MO40 ساخته شوند، اما سیکل عملیات حرارتی آن‌ها با یکدیگر متفاوت باشد.

ماشینکاری فولاد MO40

فولاد MO40 در حالت آنیل‌شده ماشینکاری نسبتاً خوبی دارد، اما پس از عملیات حرارتی به دلیل افزایش سختی، براده‌برداری آن دشوارتر می‌شود. به همین دلیل، در اغلب پروژه‌های صنعتی ابتدا عملیات تراشکاری، فرزکاری یا سوراخ‌کاری انجام شده و سپس قطعه تحت عملیات حرارتی قرار می‌گیرد.

هرچه سختی فولاد بیشتر باشد، باید از ابزارهای برشی مقاوم‌تر، سرعت برش کمتر و سیستم خنک‌کاری مناسب استفاده شود تا از کاهش عمر ابزار و افت کیفیت سطح جلوگیری شود.

قابلیت ماشینکاری MO40

به طور کلی، ماشینکاری این فولاد را می‌توان به شکل زیر ارزیابی کرد:

وضعیت فولاد	قابلیت ماشینکاری
آنیل‌شده	⭐⭐⭐⭐☆
نرماله	⭐⭐⭐☆☆
کوئنچ و تمپر	⭐⭐☆☆☆
نیتراسیون یا سختکاری القایی	⭐☆☆☆☆

به همین دلیل، انجام بیشتر عملیات ماشینکاری قبل از سختکاری، هم هزینه تولید را کاهش می‌دهد و هم کیفیت نهایی قطعه را افزایش می‌دهد.

ابزار مناسب برای ماشینکاری MO40

برای دستیابی به کیفیت سطح مطلوب و افزایش عمر ابزار، انتخاب جنس ابزار اهمیت زیادی دارد.

نوع عملیات	ابزار پیشنهادی
تراشکاری	الماس کاربیدی (Carbide Insert)
فرزکاری	فرز کاربیدی با پوشش TiAlN
سوراخکاری	مته کبالت یا کاربیدی
رزوه‌زنی	قلاویز HSS-E یا کاربیدی
سنگ‌زنی	سنگ اکسید آلومینیوم یا CBN (برای قطعات سختکاری‌شده)

نکات مهم هنگام ماشینکاری MO40

رعایت چند نکته ساده می‌تواند کیفیت ماشینکاری را به‌طور قابل توجهی افزایش دهد:

از ابزار تیز و باکیفیت استفاده کنید.
در عملیات سنگین از روانکار مناسب بهره ببرید.
از افزایش بیش از حد دمای ابزار جلوگیری کنید.
برای قطعات سختکاری‌شده، عمق برش را کاهش دهید.
از ایجاد لرزش در قطعه یا ابزار جلوگیری کنید.

مشکلات رایج در ماشینکاری MO40

اگر شرایط برش مناسب نباشد، ممکن است مشکلات زیر ایجاد شود:

سایش سریع ابزار
ایجاد پلیسه در لبه‌ها
کاهش کیفیت سطح
تغییر ابعاد قطعه بر اثر افزایش دما
لب‌پریدگی ابزارهای برشی

در بیشتر موارد، تنظیم سرعت برش، نرخ پیشروی و استفاده از ابزار مناسب این مشکلات را برطرف می‌کند.

مثال واقعی از ترتیب صحیح ماشینکاری و عملیات حرارتی

تصور کنید یک شفت فولادی MO40 قرار است پس از تراشکاری تحت عملیات سختکاری قرار گیرد. اگر ابتدا عملیات حرارتی انجام شود، سختی بالای قطعه باعث می‌شود ماشینکاری نهایی زمان بیشتری نیاز داشته باشد، ابزارهای برشی سریع‌تر مستهلک شوند و در نتیجه هزینه تولید افزایش یابد.

در مقابل، بسیاری از سازندگان حرفه‌ای ابتدا قطعه را در حالت آنیل‌شده (Annealed) ماشینکاری می‌کنند و پس از رسیدن به ابعاد موردنظر، عملیات کوئنچ و تمپر (Quench & Temper) را انجام می‌دهند. این روش علاوه بر کاهش زمان ماشینکاری و افزایش عمر ابزار، باعث دستیابی به خواص مکانیکی مطلوب و دقت ابعادی بهتر در قطعه نهایی می‌شود.

اگر قرار است قطعه پس از عملیات حرارتی سنگ‌زنی شود، در مرحله ماشینکاری اولیه مقدار کمی تلرانس سنگ‌زنی در نظر بگیرید تا پس از سختکاری بتوان اعوجاج‌های احتمالی را اصلاح کرد.

جوشکاری فولاد MO40

اگرچه فولاد MO40 قابلیت جوشکاری دارد، اما به دلیل مقدار نسبتاً بالای کربن و حضور عناصر کروم و مولیبدن، جوشکاری آن نسبت به فولادهای ساختمانی حساس‌تر است. در صورت رعایت نکردن اصول فنی، احتمال تشکیل ترک، افزایش سختی در ناحیه متأثر از حرارت (HAZ) و کاهش استحکام اتصال وجود دارد.

به همین دلیل، جوشکاری MO40 باید با انتخاب فرآیند مناسب، پیش‌گرم کافی و در برخی موارد عملیات حرارتی پس از جوش انجام شود.

آیا فولاد MO40 به‌راحتی جوش می‌شود؟

بله، اما نه بدون رعایت دستورالعمل‌های فنی.

این فولاد در مقایسه با ST52 یا فولادهای کم‌کربن، حساسیت بیشتری به ترک دارد. دلیل این موضوع، قابلیت سختکاری بالای آن است که می‌تواند در اثر سرد شدن سریع، ساختارهای ترد در اطراف جوش ایجاد کند.

دمای پیش‌گرم

در بیشتر کاربردهای صنعتی، پیش‌گرم قطعه قبل از جوشکاری توصیه می‌شود.

ضخامت قطعه	دمای پیشنهادی پیش‌گرم
کمتر از 20 میلی‌متر	150 تا 200°C
20 تا 50 میلی‌متر	200 تا 250°C
بیشتر از 50 میلی‌متر	250 تا 300°C

مقدار دقیق پیش‌گرم به ترکیب شیمیایی، ضخامت قطعه، نوع فرآیند جوشکاری و شرایط سرویس بستگی دارد.

بهترین فرآیندهای جوشکاری MO40

فرآیند	مناسب بودن
SMAW (الکترود دستی)	⭐⭐⭐⭐☆
GTAW (TIG)	⭐⭐⭐⭐⭐
GMAW (MIG/MAG)	⭐⭐⭐⭐☆
FCAW	⭐⭐⭐⭐☆
SAW	⭐⭐⭐⭐☆

برای قطعات حساس و ضخیم، معمولاً جوشکاری TIG به دلیل کنترل بهتر حوضچه مذاب و کیفیت بالای اتصال، انتخاب مناسبی است.

الکترود و فیلر مناسب فولاد MO40

انتخاب الکترود یا فیلر مناسب، تأثیر مستقیمی بر کیفیت اتصال، استحکام جوش و کاهش احتمال ترک‌خوردگی در فولاد MO40 دارد. از آنجا که این فولاد از نوع کروم-مولیبدن (Cr-Mo) و دارای قابلیت سختکاری بالاست، استفاده از مواد مصرفی نامناسب می‌تواند باعث ایجاد ساختارهای ترد در ناحیه جوش و کاهش عمر قطعه شود.

در بیشتر پروژه‌های صنعتی، انتخاب نوع الکترود یا فیلر بر اساس ضخامت قطعه، شرایط کاری، استحکام موردنیاز و امکان انجام عملیات حرارتی پس از جوش انجام می‌شود.

جدول انتخاب الکترود و فیلر برای فولاد MO40

فرآیند جوشکاری	الکترود یا فیلر پیشنهادی	کاربرد
SMAW (الکترود دستی)	E7018	تعمیرات عمومی و اتصالات با استحکام متوسط
SMAW (استحکام بالاتر)	E8018-B2	قطعات تحت بار و فولادهای Cr-Mo
GTAW (TIG)	ER80S-D2	جوشکاری دقیق، شفت، محور و قطعات حساس
GMAW (MIG/MAG)	ER80S-D2	تولید صنعتی و جوشکاری نیمه‌اتوماتیک
FCAW	سیم جوش معادل ER80S-D2	قطعات ضخیم و تولید انبوه

چه زمانی از E7018 استفاده کنیم؟

الکترود E7018 یکی از رایج‌ترین گزینه‌ها برای جوشکاری فولاد MO40 است، به‌ویژه زمانی که:

ضخامت قطعه زیاد نباشد.
استحکام فوق‌العاده بالا نیاز نباشد.
عملیات تعمیراتی انجام شود.
پیش‌گرم به‌درستی اجرا شده باشد.

به دلیل کم‌هیدروژن بودن این الکترود، احتمال ترک هیدروژنی نسبت به الکترودهای معمولی کمتر است.

چه زمانی E8018-B2 انتخاب بهتری است؟

در قطعاتی که تحت بارهای سنگین، دمای بالا یا تنش‌های مداوم کار می‌کنند، معمولاً از E8018-B2 استفاده می‌شود. این الکترود برای فولادهای کروم-مولیبدن طراحی شده و از نظر ترکیب شیمیایی، تطابق بیشتری با فولاد MO40 دارد.

بهترین فیلر آرگون برای MO40

در جوشکاری TIG، فیلر ER80S-D2 یکی از بهترین گزینه‌ها برای فولاد MO40 محسوب می‌شود.

مزایای این فیلر عبارت‌اند از:

استحکام بالا
مقاومت مناسب در برابر ترک
کیفیت ظاهری مطلوب جوش
خواص مکانیکی نزدیک به فلز پایه

به همین دلیل، در ساخت یا تعمیر شفت‌ها، میل‌لنگ‌ها، محورهای صنعتی و قطعات حساس، استفاده از این فیلر بسیار رایج است.

آیا می‌توان از ER70S-6 استفاده کرد؟

در برخی تعمیرات سبک یا قطعاتی که تحت بارهای سنگین قرار ندارند، استفاده از ER70S-6 امکان‌پذیر است؛ اما برای قطعات حساس و تحت تنش، معمولاً ER80S-D2 انتخاب مناسب‌تری است، زیرا خواص مکانیکی آن به فولاد MO40 نزدیک‌تر است.

نکات مهم هنگام انتخاب الکترود و فیلر

قبل از جوشکاری، قطعه را متناسب با ضخامت آن پیش‌گرم کنید.
از الکترودهای کم‌هیدروژن و خشک استفاده کنید.
دمای بین‌پاسی را کنترل کنید.
در قطعات حساس، در صورت نیاز عملیات حرارتی پس از جوش (PWHT) انجام دهید.
نوع فیلر را بر اساس استحکام موردنیاز اتصال انتخاب کنید، نه صرفاً سهولت جوشکاری.

نکته تخصصی تکنوجوش

هیچ الکترود یا فیلری به‌تنهایی کیفیت جوش را تضمین نمی‌کند. حتی بهترین فیلرها مانند ER80S-D2 یا الکترود E8018-B2 نیز در صورت عدم رعایت پیش‌گرم، کنترل دمای بین‌پاس و سرد شدن کنترل‌شده، نمی‌توانند از ایجاد ترک یا کاهش خواص مکانیکی اتصال جلوگیری کنند.

مثال واقعی از تعمیر جوشکاری فولاد MO40

فرض کنید یک شفت فولادی MO40 دچار ترک شده و قرار است با جوشکاری تعمیری بازسازی شود. اگر این قطعه بدون پیش‌گرم و با الکترود نامناسب جوشکاری شود، ممکن است اتصال در ظاهر کاملاً سالم به نظر برسد؛ اما پس از چند سیکل کاری و قرار گرفتن تحت بارهای متناوب یا ضربه‌ای، ترک مجدداً از ناحیه جوش یا ناحیه متأثر از حرارت (HAZ) ایجاد شود.

در مقابل، رعایت دمای پیش‌گرم مناسب، استفاده از الکترودهای کم‌هیدروژن، کنترل دمای بین‌پاسی و سرد شدن کنترل‌شده (و در صورت نیاز انجام عملیات حرارتی پس از جوشکاری)، احتمال موفقیت تعمیر را به‌طور چشمگیری افزایش داده و خطر ترک هیدروژنی و شکست زودهنگام را به حداقل می‌رساند.

💡

نکته تخصصی تکنوجوش

در قطعات حساس مانند شفت، میل‌لنگ یا محورهای انتقال قدرت، جوشکاری باید آخرین راه‌حل باشد. در بسیاری از موارد، ساخت مجدد قطعه یا استفاده از روش‌های تعمیری جایگزین می‌تواند از نظر ایمنی، قابلیت اطمینان و عمر کاری گزینه مطمئن‌تری باشد. در صورت اجبار به جوشکاری نیز، رعایت دستورالعمل‌های متالورژیکی، انتخاب فرآیند مناسب و انجام عملیات حرارتی لازم برای کاهش خطر ترک‌خوردگی و شکست ضروری است.

کاربردهای فولاد MO40

فولاد MO40 به دلیل استحکام بالا، مقاومت مناسب در برابر خستگی، قابلیت عملیات حرارتی و ماشینکاری مطلوب، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. این فولاد زمانی انتخاب می‌شود که قطعه علاوه بر تحمل بارهای سنگین، باید در برابر سایش، ضربه و تنش‌های متناوب نیز عملکرد قابل اعتمادی داشته باشد.

برخلاف فولادهای ساختمانی که بیشتر برای سازه‌ها استفاده می‌شوند، MO40 یک فولاد مهندسی است و کاربرد اصلی آن در ساخت قطعات مکانیکی و انتقال قدرت است.

مهم‌ترین کاربردهای فولاد MO40

قطعه	دلیل استفاده
شفت‌های انتقال قدرت	استحکام و مقاومت خستگی بالا
میل‌لنگ	تحمل بارهای پیچشی و ضربه‌ای
محور ماشین‌آلات	مقاومت در برابر بارهای متناوب
چرخ‌دنده	قابلیت سختکاری سطحی و مقاومت سایشی
پینیون	دوام بالا در تماس‌های مکرر
اکسل خودرو	تحمل تنش‌های دینامیکی
رولرهای صنعتی	مقاومت در برابر سایش
پیچ و مهره‌های سنگین	استحکام کششی بالا
قالب‌های صنعتی	قابلیت عملیات حرارتی
قطعات هیدرولیکی	پایداری مکانیکی و عمر طولانی

کاربرد فولاد MO40 در صنایع مختلف

صنعت خودروسازی

در صنعت خودرو، بسیاری از قطعات انتقال قدرت تحت بارهای متناوب، ارتعاش و ضربه قرار دارند. به همین دلیل از MO40 برای ساخت قطعاتی مانند:

میل‌لنگ
اکسل
شفت گیربکس
محورهای انتقال نیرو
قطعات سیستم تعلیق سنگین

استفاده می‌شود.

ماشین‌سازی

در ماشین‌آلات صنعتی، خرابی یک شفت یا محور می‌تواند کل خط تولید را متوقف کند.

به همین دلیل فولاد MO40 در ساخت:

شفت دستگاه‌های CNC
محورهای صنعتی
رولرها
چرخ‌دنده‌های بزرگ
کوپلینگ‌ها

کاربرد فراوانی دارد.

صنعت نفت، گاز و پتروشیمی

در این صنایع، قطعات معمولاً تحت فشار و بارهای مکانیکی بالا قرار دارند.

از MO40 در ساخت:

شفت پمپ‌ها
قطعات کمپرسور
تجهیزات حفاری
اتصالات مکانیکی

استفاده می‌شود.

نکته: در محیط‌های خورنده، معمولاً از پوشش‌های محافظ یا فولادهای ضدزنگ استفاده می‌شود؛ زیرا MO40 ذاتاً فولاد زنگ‌نزن نیست.

صنایع معدنی و سیمان

در تجهیزات معدنی، سایش و ضربه دو عامل اصلی خرابی قطعات هستند.

به همین دلیل از فولاد MO40 برای ساخت:

محور سنگ‌شکن
شفت نوار نقاله
پین‌های سنگین
رولرها
قطعات انتقال قدرت

استفاده می‌شود.

صنعت قالب‌سازی

در برخی قالب‌ها و تجهیزات شکل‌دهی که نیاز به استحکام و مقاومت سایشی مناسب دارند، فولاد MO40 پس از عملیات حرارتی عملکرد قابل قبولی ارائه می‌دهد.

چرا مهندسان MO40 را انتخاب می‌کنند؟

مهم‌ترین دلیل، تعادل بین خواص مختلف است.

MO40 تنها فولادی نیست که سختی بالایی دارد و تنها فولادی هم نیست که ماشینکاری خوبی ارائه می‌دهد؛ اما ترکیب این ویژگی‌ها باعث شده است در بسیاری از پروژه‌ها به گزینه‌ای اقتصادی و مطمئن تبدیل شود.

به طور خلاصه، این فولاد:

استحکام بالایی دارد.
در برابر خستگی مقاوم است.
عملیات حرارتی را به‌خوبی می‌پذیرد.
قابلیت ماشینکاری مناسبی دارد.
عمر کاری قطعات را افزایش می‌دهد.

چه زمانی فولاد MO40 انتخاب مناسبی نیست؟

انتخاب صحیح فولاد به شرایط کاری قطعه بستگی دارد. اگرچه MO40 در بسیاری از کاربردها عملکرد بسیار خوبی دارد، اما همیشه بهترین گزینه نیست.

بهتر است از فولاد دیگری استفاده کنید اگر:

قطعه در محیط بسیار خورنده کار می‌کند و به مقاومت بالا در برابر زنگ‌زدگی نیاز دارد.
جوشکاری گسترده و بدون پیش‌گرم بخش اصلی فرآیند ساخت است.
اولویت اصلی پروژه، کمترین هزینه ممکن است و استحکام بالا ضرورتی ندارد.
قطعه باید در دماهای بسیار بالا به‌صورت مداوم کار کند و به فولادهای مقاوم به حرارت نیاز دارد.

در این شرایط، بسته به نیاز پروژه، فولادهای زنگ‌نزن، فولادهای ساختمانی یا آلیاژهای تخصصی‌تر می‌توانند انتخاب مناسب‌تری باشند.

مثال واقعی از انتخاب فولاد برای شفت گیربکس

تصور کنید قرار است شفت اصلی یک گیربکس صنعتی ساخته شود. این قطعه به‌طور مداوم تحت گشتاور بالا، بارهای متناوب و ارتعاش قرار دارد و خرابی آن می‌تواند باعث توقف کامل خط تولید شود.

استفاده از یک فولاد ساختمانی معمولی شاید هزینه اولیه ساخت را کاهش دهد، اما احتمال تغییر شکل، سایش، خستگی و شکست زودهنگام قطعه را افزایش می‌دهد؛ در نتیجه هزینه‌های تعمیرات و توقف تولید نیز بیشتر خواهد شد.

در مقابل، انتخاب فولاد MO40 همراه با عملیات حرارتی صحیح (کوئنچ و تمپر)، باعث افزایش استحکام، مقاومت به خستگی و دوام قطعه می‌شود و معمولاً عمر کاری بیشتر و هزینه نگهداری کمتری را در بلندمدت برای مجموعه به همراه خواهد داشت.

نکته تخصصی تکنوجوش

انتخاب فولاد تنها بر اساس استحکام کششی یا سختی، رویکردی غیرمهندسی است. مهندسان حرفه‌ای هنگام انتخاب متریال، علاوه بر خواص مکانیکی، عواملی مانند نوع بارگذاری، شرایط محیطی، روش ساخت، قابلیت ماشینکاری، امکان تعمیر، هزینه‌های نگهداری و عمر مورد انتظار قطعه را نیز بررسی می‌کنند. در بسیاری از پروژه‌ها، انتخاب صحیح متریال بر پایه مجموع این عوامل، تأثیر بسیار بیشتری بر عملکرد و هزینه نهایی دارد تا انتخاب فولادی که صرفاً سختی یا استحکام بالاتری دارد.

مزایای فولاد MO40

هر فولاد مهندسی نقاط قوت و محدودیت‌های خاص خود را دارد. دلیل استفاده گسترده از MO40 این است که مجموعه‌ای از ویژگی‌های فنی را به‌صورت متعادل در اختیار طراح قرار می‌دهد.

مهم‌ترین مزایای این فولاد عبارت‌اند از:

استحکام کششی بالا پس از عملیات حرارتی
مقاومت عالی در برابر بارهای خستگی
سختی‌پذیری مناسب حتی در مقاطع نسبتاً ضخیم
مقاومت سایشی مطلوب
قابلیت انجام نیتراسیون و سختکاری القایی
ماشینکاری مناسب در حالت آنیل
دوام بالا در شرایط کاری سنگین
دسترسی مناسب در بازار ایران و استانداردهای جهانی

معایب فولاد MO40

در کنار مزایا، شناخت محدودیت‌های این فولاد نیز اهمیت دارد.

از جمله مهم‌ترین معایب MO40 می‌توان به موارد زیر اشاره کرد:

مقاومت خوردگی پایین‌تر نسبت به فولادهای زنگ‌نزن
نیاز به پیش‌گرم در بسیاری از عملیات جوشکاری
ماشینکاری دشوارتر پس از سختکاری
حساسیت به اجرای نادرست عملیات حرارتی
قیمت بالاتر نسبت به فولادهای ساختمانی معمولی

این موارد به معنای نامناسب بودن MO40 نیست؛ بلکه نشان می‌دهد باید این فولاد در کاربرد صحیح و با رعایت الزامات فنی استفاده شود.

مقایسه فولاد MO40 با CK45، ST52 و VCN150

یکی از رایج‌ترین پرسش‌های خریداران و مهندسان این است که فولاد MO40 چه تفاوتی با CK45، ST52 یا VCN150 دارد و برای هر پروژه کدام گزینه مناسب‌تر است؟ پاسخ این سؤال به عواملی مانند استحکام موردنیاز، شرایط بارگذاری، قابلیت جوشکاری، هزینه و نوع عملیات حرارتی بستگی دارد.

جدول زیر مقایسه‌ای سریع از مهم‌ترین ویژگی‌های این چهار فولاد ارائه می‌دهد.

ویژگی	MO40	CK45	ST52	VCN150
استحکام	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐
مقاومت خستگی	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐
سختی‌پذیری	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐	⭐⭐⭐⭐⭐
قابلیت جوشکاری	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐
ماشینکاری	⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐
مقاومت سایشی	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐
قیمت تقریبی	متوسط	اقتصادی	اقتصادی	بالا

MO40 یا CK45؟

اگر قطعه تحت بارهای متوسط قرار دارد و عملیات حرارتی پیچیده مدنظر نیست، CK45 انتخابی اقتصادی و مناسب است. اما برای شفت‌ها، چرخ‌دنده‌ها، میل‌لنگ و قطعاتی که تحت بارهای متناوب یا ضربه‌ای کار می‌کنند، MO40 به دلیل استحکام، سختی‌پذیری و مقاومت خستگی بالاتر، عملکرد قابل اعتماد‌تری دارد.

انتخاب پیشنهادی:

CK45 برای قطعات عمومی و اقتصادی
MO40 برای قطعات تحت تنش و بار سنگین

MO40 یا ST52؟

فولاد ST52 یک فولاد ساختمانی کم‌آلیاژ است و بیشتر در ساخت سازه‌های فلزی، شاسی ماشین‌آلات، مخازن و تیرها استفاده می‌شود. در مقابل، MO40 یک فولاد مهندسی است که برای ساخت قطعات مکانیکی طراحی شده است.

اگر هدف ساخت شفت، محور، چرخ‌دنده یا قطعات انتقال قدرت باشد، MO40 انتخاب مناسب‌تری است. اما برای سازه‌های جوشکاری‌شده که استحکام بسیار بالا نیاز ندارند، ST52 از نظر هزینه و سهولت ساخت گزینه بهتری خواهد بود.

انتخاب پیشنهادی:

ST52 برای سازه و شاسی
MO40 برای قطعات مکانیکی

MO40 یا VCN150؟

VCN150 به دلیل وجود نیکل در ترکیب خود، استحکام، چقرمگی و مقاومت خستگی بالاتری نسبت به MO40 دارد و در صنایع حساس مانند هوافضا، تجهیزات نظامی و ماشین‌آلات فوق‌سنگین استفاده می‌شود.

با این حال، قیمت بالاتر، ماشینکاری دشوارتر و دسترسی محدودتر باعث شده است که در بسیاری از پروژه‌های صنعتی، MO40 انتخاب اقتصادی‌تر و در عین حال کاملاً قابل اعتماد باشد.

انتخاب پیشنهادی:

MO40 برای اغلب کاربردهای صنعتی
VCN150 برای شرایط بسیار سنگین و حساس

جمع‌بندی مقایسه

اگر بخواهیم این چهار فولاد را از نظر کاربرد دسته‌بندی کنیم:

اگر هدف شما…	بهترین انتخاب
کمترین هزینه	ST52
ماشینکاری ساده	CK45
بهترین تعادل بین استحکام، قیمت و قابلیت عملیات حرارتی	MO40
بیشترین استحکام و چقرمگی	VCN150

💡

نکته تخصصی تکنوجوش

هیچ فولادی «بهترین» نیست؛ بهترین انتخاب، فولادی است که با شرایط واقعی پروژه بیشترین تطابق را داشته باشد. در انتخاب متریال باید عواملی مانند نوع بارگذاری، شرایط محیطی، روش ساخت، قابلیت عملیات حرارتی، هزینه تولید و عمر مورد انتظار قطعه به‌صورت هم‌زمان ارزیابی شوند.

در بسیاری از پروژه‌های صنعتی، فولاد MO40 به دلیل ایجاد تعادل مناسب بین استحکام، چقرمگی، قابلیت عملیات حرارتی، دسترسی مناسب در بازار و هزینه اقتصادی، انتخابی بهینه‌تر از فولادهای کربنی ارزان‌تر و حتی برخی آلیاژهای گران‌تر محسوب می‌شود. انتخاب صحیح متریال، علاوه بر افزایش قابلیت اطمینان تجهیزات، می‌تواند هزینه‌های تعمیرات و توقف خط تولید را نیز در بلندمدت کاهش دهد.

راهنمای خرید فولاد MO40

اگر قصد خرید فولاد MO40 را دارید، تنها توجه به قیمت کافی نیست. کیفیت متریال، استاندارد تولید و شرایط تحویل، تأثیر مستقیمی بر عملکرد و عمر قطعه نهایی دارند.

قبل از خرید، این موارد را بررسی کنید:

استاندارد فولاد (42CrMo4، AISI 4140 یا معادل معتبر)
گواهی آنالیز شیمیایی (Mill Test Certificate)
وضعیت عملیات حرارتی (آنیل، نرماله یا کوئنچ و تمپر)
ابعاد، تلرانس و کیفیت سطح
برند یا کارخانه تولیدکننده
اصالت کالا و شرایط نگهداری

اگر فولاد برای ساخت شفت، چرخ‌دنده یا قطعات حساس استفاده می‌شود، بهتر است مشخصات فنی آن با نقشه مهندسی پروژه تطبیق داده شود.

عوامل مؤثر بر قیمت فولاد MO40

قیمت فولاد MO40 ثابت نیست و به عوامل مختلفی بستگی دارد، از جمله:

قیمت جهانی فولاد و عناصر آلیاژی مانند کروم و مولیبدن
برند و کشور سازنده
ابعاد و ضخامت محصول
وضعیت عملیات حرارتی
میزان سفارش
نرخ ارز و هزینه حمل‌ونقل
موجودی بازار

به همین دلیل، برای دریافت قیمت به‌روز بهتر است قبل از ثبت سفارش، استعلام روزانه انجام شود.

جمع‌بندی

فولاد MO40 یکی از پرکاربردترین فولادهای آلیاژی کروم-مولیبدن در صنایع مهندسی است که به دلیل استحکام بالا، مقاومت مناسب در برابر خستگی، قابلیت عملیات حرارتی و ماشینکاری مطلوب، در ساخت قطعات تحت تنش مانند شفت، محور، چرخ‌دنده، میل‌لنگ و تجهیزات صنعتی کاربرد گسترده‌ای دارد.

در این مقاله، علاوه بر معرفی کامل این فولاد، ترکیب شیمیایی، خواص مکانیکی و فیزیکی، ریزساختار، عملیات حرارتی، ماشینکاری، جوشکاری، کاربردها، مزایا و معایب و همچنین مقایسه آن با فولادهای CK45، ST52 و VCN150 بررسی شد. اگر انتخاب فولاد بر اساس شرایط کاری، نوع بارگذاری و فرآیند ساخت انجام شود، MO40 می‌تواند در بسیاری از پروژه‌ها تعادل مناسبی بین استحکام، دوام، قابلیت ساخت و هزینه ایجاد کند.

اگر برای انتخاب گرید مناسب، وضعیت عملیات حرارتی، مقایسه با سایر فولادهای مهندسی یا استعلام قیمت روز فولاد MO40 نیاز به راهنمایی دارید، کارشناسان تکنوجوش می‌توانند متناسب با نیاز پروژه، اطلاعات فنی و مشاوره تخصصی در اختیار شما قرار دهند.

هشدار حقوقی و شرعی

این مقاله حاصل ساعت‌ها تحقیق، بررسی منابع تخصصی بین‌المللی، تجربه عملی در حوزه جوشکاری و تولید محتوای اختصاصی توسط تیم فنی تکنوجوش است.

تمامی حقوق مادی و معنوی این محتوا متعلق به تکنوجوش بوده و هرگونه کپی‌برداری، بازنشر، ترجمه، استفاده تجاری یا انتشار بخشی یا تمام مطالب بدون کسب مجوز کتبی از تکنوجوش، مطابق قوانین حمایت از حقوق مؤلفان و مالکیت فکری، غیرقانونی و قابل پیگیری خواهد بود.

همچنین از منظر اخلاق حرفه‌ای و شرعی، استفاده از زحمات و محتوای اختصاصی دیگران بدون ذکر منبع و کسب اجازه، مصداق تضییع حقوق صاحب اثر بوده و مسئولیت آن بر عهده فرد یا مجموعه استفاده‌کننده خواهد بود.

لطفاً در صورت نیاز به استفاده از مطالب این مقاله، تنها با ذکر منبع و لینک مستقیم به سایت تکنوجوش اقدام نمایید.
