جوشکاری زیرپودری (SAW) چیست؟ راهنمای کامل فرآیند، تجهیزات، مزایا و کاربردها

جوشکاری زیرپودری یا Submerged Arc Welding که به اختصار SAW نامیده می‌شود، یکی از پرکاربردترین فرآیندهای جوشکاری قوسی در صنایع سنگین است. این روش به دلیل سرعت بالا، نفوذ عمیق، کیفیت مطلوب جوش و نرخ رسوب فلز زیاد، در ساخت مخازن تحت فشار، خطوط انتقال نفت و گاز، کشتی‌سازی، سازه‌های فلزی سنگین و صنایع فولاد کاربرد گسترده‌ای دارد.

برخلاف برخی فرآیندهای جوشکاری مانند MIG یا TIG که از گاز محافظ برای حفاظت از حوضچه مذاب استفاده می‌کنند، در جوشکاری زیرپودری محافظت از حوضچه جوش توسط لایه‌ای از فلاکس گرانولی انجام می‌شود. این فلاکس به طور کامل قوس الکتریکی و حوضچه مذاب را می‌پوشاند و از تماس آن با اکسیژن و نیتروژن موجود در هوا جلوگیری می‌کند.

به دلیل پنهان بودن قوس الکتریکی در زیر لایه فلاکس، این فرآیند با نام جوشکاری زیرپودری شناخته می‌شود. همین ویژگی باعث کاهش دود، پاشش و نور شدید قوس شده و شرایط مطلوب‌تری را برای تولید انبوه قطعات صنعتی فراهم می‌کند.

امروزه بسیاری از کارخانه‌های تولید مخازن، دیگ‌های بخار، لوله‌های انتقال سیالات و سازه‌های فولادی سنگین از جوشکاری SAW برای افزایش کیفیت و بهره‌وری خطوط تولید خود استفاده می‌کنند.

خلاصه سریع جوشکاری زیرپودری (SAW)

اگر بخواهیم جوشکاری زیرپودری را در یک تعریف کوتاه توضیح دهیم:

جوشکاری زیرپودری یا SAW یک فرآیند جوشکاری قوسی است که در آن قوس الکتریکی بین سیم جوش مصرفی و قطعه کار در زیر لایه‌ای از فلاکس گرانولی تشکیل می‌شود. این فلاکس وظیفه محافظت از حوضچه مذاب، پایدارسازی قوس و بهبود خواص متالورژیکی جوش را بر عهده دارد. سرعت جوشکاری بالا، نفوذ زیاد و کیفیت مناسب اتصال باعث شده است این فرآیند یکی از بهترین گزینه‌ها برای جوشکاری قطعات ضخیم و پروژه‌های صنعتی سنگین باشد.

مشخصات سریع جوشکاری زیرپودری (SAW)

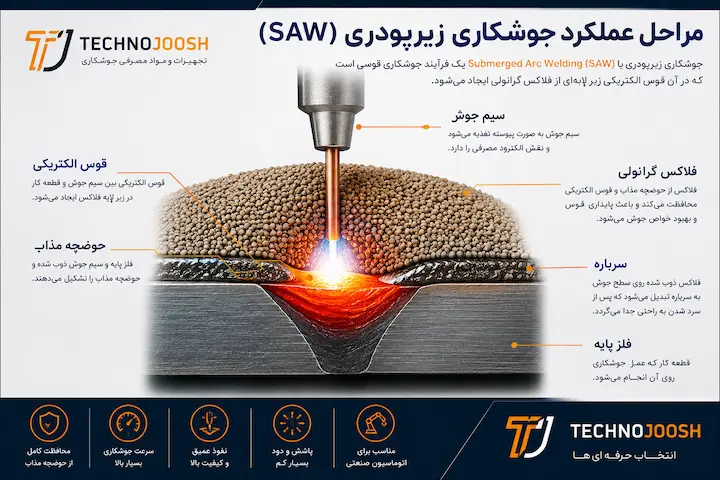

جوشکاری زیرپودری (SAW) چگونه کار می‌کند؟

اساس عملکرد جوشکاری زیرپودری بر ایجاد یک قوس الکتریکی بین سیم جوش و قطعه کار است. در این فرآیند، سیم جوش به صورت مداوم توسط دستگاه تغذیه سیم به ناحیه جوش هدایت می‌شود. همزمان فلاکس گرانولی از طریق مخزن مخصوص روی مسیر جوش ریخته می‌شود و قوس الکتریکی را کاملاً می‌پوشاند.

پس از برقراری قوس، گرمای بسیار زیادی تولید می‌شود که موجب ذوب شدن سیم جوش، بخشی از فلز پایه و قسمتی از فلاکس خواهد شد. ترکیب این مواد حوضچه مذابی را تشکیل می‌دهد که پس از سرد شدن به یک اتصال مستحکم و یکنواخت تبدیل می‌شود.

فلاکس در این فرآیند نقش بسیار مهمی ایفا می‌کند و وظایف متعددی بر عهده دارد:

• محافظت از حوضچه مذاب در برابر آلودگی‌های محیطی
• جلوگیری از اکسیداسیون فلز جوش
• پایدارسازی قوس الکتریکی
• بهبود خواص مکانیکی اتصال
• کاهش احتمال ایجاد تخلخل و ترک
• شکل‌دهی مناسب گرده جوش

در طول عملیات، بخشی از فلاکس ذوب شده و به سرباره تبدیل می‌شود. این سرباره پس از اتمام جوشکاری روی سطح جوش قرار می‌گیرد و پس از سرد شدن به راحتی جدا می‌شود. فلاکس ذوب نشده نیز قابل بازیافت بوده و در بسیاری از خطوط تولید مجدداً مورد استفاده قرار می‌گیرد.

یکی از مهم‌ترین مزایای این فرآیند، امکان استفاده از جریان‌های بسیار بالا است. در حالی که بسیاری از روش‌های جوشکاری محدودیت آمپر دارند، در جوشکاری زیرپودری می‌توان از جریان‌های چند صد آمپری استفاده کرد. این موضوع باعث افزایش نرخ رسوب فلز جوش و کاهش زمان تولید می‌شود.

به همین دلیل جوشکاری SAW بیشتر در پروژه‌هایی استفاده می‌شود که حجم جوشکاری بالا بوده و سرعت تولید اهمیت زیادی دارد. تولید مخازن نفتی، ساخت لوله‌های انتقال گاز، صنایع نیروگاهی، کشتی‌سازی و ساخت تیرهای فولادی از مهم‌ترین کاربردهای این روش محسوب می‌شوند.

در بخش‌های بعدی مقاله با تجهیزات مورد نیاز، انواع فلاکس، انواع سیم جوش زیرپودری، مزایا و معایب این فرآیند و همچنین مقایسه آن با روش‌های MIG و FCAW آشنا خواهیم شد.

جوشکاری لوله گاز و آمپر مناسب جوشکاری لوله گاز

جوشکاری لوله گاز و معرفی انواع الکترود

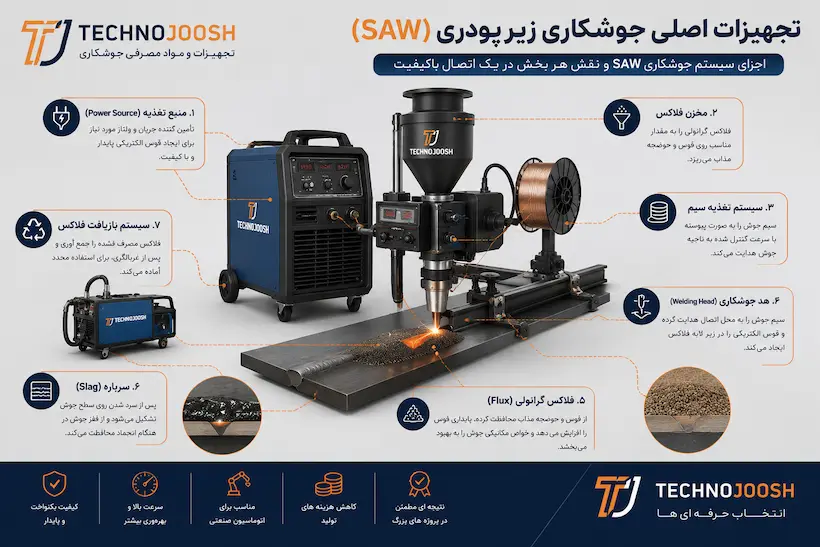

تجهیزات مورد نیاز در جوشکاری زیرپودری (SAW)

کیفیت نهایی جوش در فرآیند SAW تنها به مهارت اپراتور وابسته نیست؛ بلکه انتخاب صحیح تجهیزات، سیم جوش و فلاکس نیز نقش بسیار مهمی در دستیابی به یک اتصال استاندارد و بدون عیب دارد.

در جوشکاری زیرپودری مجموعه‌ای از تجهیزات به صورت هماهنگ عمل می‌کنند تا فرآیند جوشکاری با سرعت بالا و کیفیت یکنواخت انجام شود.

مهم‌ترین تجهیزات مورد استفاده در جوشکاری زیرپودری عبارت‌اند از:

منبع تغذیه (Power Source)

منبع تغذیه وظیفه تأمین جریان الکتریکی مورد نیاز برای ایجاد قوس را بر عهده دارد. در پروژه‌های صنعتی معمولاً از دستگاه‌های جوشکاری با آمپراژ بالا استفاده می‌شود.

بسته به نوع پروژه می‌توان از جریان مستقیم (DC) یا جریان متناوب (AC) استفاده کرد. انتخاب نوع جریان بر نفوذ جوش، نرخ رسوب فلز و کیفیت نهایی اتصال تأثیر مستقیم دارد.

در بسیاری از خطوط تولید مخازن و سازه‌های سنگین، دستگاه‌هایی با توان بیش از 1000 آمپر مورد استفاده قرار می‌گیرند که امکان جوشکاری مداوم در طول شیفت‌های کاری را فراهم می‌کنند.

سیستم تغذیه سیم جوش

سیم جوش در فرآیند SAW به صورت پیوسته مصرف می‌شود. بنابراین وجود یک سیستم تغذیه دقیق و پایدار ضروری است.

این سیستم سرعت حرکت سیم را کنترل کرده و آن را با سرعت مناسب به ناحیه جوش هدایت می‌کند. هرگونه نوسان در تغذیه سیم می‌تواند باعث تغییر شکل گرده جوش، نفوذ نامناسب یا ایجاد عیوب جوشکاری شود.

هد جوشکاری (Welding Head)

هد جوشکاری بخشی است که سیم جوش را به محل اتصال هدایت می‌کند.

در بسیاری از خطوط صنعتی این هد به صورت اتوماتیک روی ریل حرکت می‌کند و بدون دخالت اپراتور عملیات جوشکاری را انجام می‌دهد.

به همین دلیل جوشکاری زیرپودری یکی از محبوب‌ترین روش‌ها برای اتوماسیون خطوط تولید صنعتی محسوب می‌شود.

مخزن و سیستم انتقال فلاکس

فلاکس گرانولی از طریق یک مخزن مخصوص روی مسیر جوش ریخته می‌شود.

این سیستم باید بتواند حجم مناسبی از فلاکس را به صورت یکنواخت روی قوس الکتریکی پخش کند. کمبود فلاکس یا توزیع نامناسب آن می‌تواند باعث اکسید شدن فلز جوش و کاهش کیفیت اتصال شود.

سیستم بازیافت فلاکس

یکی از مزایای مهم جوشکاری زیرپودری، امکان بازیافت فلاکس مصرف نشده است.

در خطوط تولید حرفه‌ای، فلاکس‌هایی که ذوب نشده‌اند جمع‌آوری شده و پس از غربال‌گری مجدداً مورد استفاده قرار می‌گیرند. این موضوع باعث کاهش هزینه‌های تولید می‌شود.

انواع فلاکس در جوشکاری زیرپودری

فلاکس یکی از مهم‌ترین اجزای فرآیند SAW محسوب می‌شود و انتخاب صحیح آن تأثیر مستقیمی بر کیفیت جوش دارد.

فلاکس علاوه بر محافظت از حوضچه مذاب، ترکیب شیمیایی فلز جوش را نیز تحت تأثیر قرار می‌دهد.

به طور کلی فلاکس‌های مورد استفاده در جوشکاری زیرپودری به سه گروه اصلی تقسیم می‌شوند.

فلاکس ذوبی (Fused Flux)

این نوع فلاکس در دمای بالا ذوب شده و سپس به شکل دانه‌های گرانولی تولید می‌شود.

ویژگی‌های مهم:

• یکنواختی ترکیب شیمیایی
• جذب رطوبت کم
• پایداری مناسب در شرایط محیطی
• کیفیت ثابت در تولید انبوه

فلاکس‌های ذوبی در صنایع نفت، گاز و سازه‌های فولادی کاربرد گسترده‌ای دارند.

فلاکس آگلومره (Agglomerated Flux)

این نوع فلاکس از ترکیب مواد مختلف و چسباندن آن‌ها به یکدیگر تولید می‌شود.

مزایای آن:

• امکان افزودن عناصر آلیاژی
• انعطاف‌پذیری بیشتر در طراحی ترکیب شیمیایی
• قابلیت تولید خواص مکانیکی ویژه

در پروژه‌های حساس و جوشکاری فولادهای آلیاژی معمولاً از این نوع فلاکس استفاده می‌شود.

فلاکس مخلوط (Mixed Flux)

در برخی کاربردهای صنعتی از ترکیب چند نوع فلاکس برای دستیابی به خواص خاص استفاده می‌شود.

این روش بیشتر در پروژه‌های تخصصی و صنایع سنگین کاربرد دارد.

انواع سیم جوش زیرپودری

سیم جوش مورد استفاده در فرآیند SAW باید متناسب با جنس فلز پایه، شرایط کاری و خواص مکانیکی مورد نیاز انتخاب شود.

انتخاب اشتباه سیم جوش می‌تواند باعث کاهش استحکام اتصال، ترک‌خوردگی یا افت مقاومت خوردگی شود.

سیم جوش زیرپودری فولاد کربنی

پرکاربردترین نوع سیم جوش SAW محسوب می‌شود.

این سیم‌ها در ساخت:

• مخازن ذخیره
• خطوط انتقال
• سازه‌های فلزی
• تجهیزات صنعتی

کاربرد فراوانی دارند.

سیم جوش فولاد کم‌آلیاژ

برای قطعاتی که به استحکام مکانیکی بالاتری نیاز دارند از سیم‌های کم‌آلیاژ استفاده می‌شود.

این سیم‌ها در صنایع نیروگاهی، پتروشیمی و ساخت تجهیزات تحت فشار کاربرد گسترده دارند.

سیم جوش استنلس استیل

در صنایع غذایی، دارویی، شیمیایی و دریایی از سیم جوش‌های استیل زیرپودری استفاده می‌شود.

این سیم‌ها مقاومت بالایی در برابر خوردگی و اکسیداسیون دارند.

سیم جوش نیکل و آلیاژهای ویژه

برای شرایط بسیار سخت کاری و دماهای بالا از سیم جوش‌های پایه نیکل استفاده می‌شود.

این گروه از سیم‌ها در صنایع نیروگاهی، نفت و گاز، توربین‌ها و تجهیزات فرآیندی مورد استفاده قرار می‌گیرند.

تجربه کارشناسان تکنوجوش در انتخاب سیم جوش و فلاکس SAW

یکی از اشتباهاتی که کارشناسان تکنوجوش در بازدید از کارگاه‌ها و پروژه‌های صنعتی به دفعات مشاهده کرده‌اند، انتخاب سیم جوش مناسب بدون توجه به فلاکس مصرفی است.

در بسیاری از موارد مشتریان تنها بر روی انتخاب سیم جوش تمرکز می‌کنند؛ در حالی که در فرآیند SAW ترکیب سیم جوش و فلاکس به عنوان یک سیستم مشترک عمل می‌کند.

بر اساس تجربه فنی کارشناسان تکنوجوش، استفاده از فلاکس نامناسب می‌تواند حتی در صورت استفاده از بهترین سیم جوش بازار نیز باعث کاهش خواص مکانیکی، ایجاد تخلخل یا افت کیفیت جوش شود.

به همین دلیل توصیه می‌شود هنگام خرید تجهیزات و مواد مصرفی جوشکاری زیرپودری، همواره سیم جوش و فلاکس به صورت مهندسی و بر اساس استاندارد پروژه انتخاب شوند تا بهترین نتیجه حاصل شود.

مزایا و معایب جوشکاری زیرپودری (SAW)

جوشکاری زیرپودری به دلیل سرعت بالا، کیفیت مناسب اتصال و قابلیت اتوماسیون، یکی از محبوب‌ترین روش‌های جوشکاری در صنایع سنگین محسوب می‌شود. با این حال مانند هر فرآیند جوشکاری دیگری، این روش نیز دارای مزایا و محدودیت‌های خاص خود است.

آشنایی با نقاط قوت و ضعف SAW به مهندسان، ناظران جوش و مدیران پروژه کمک می‌کند تا بهترین فرآیند را برای هر پروژه انتخاب کنند.

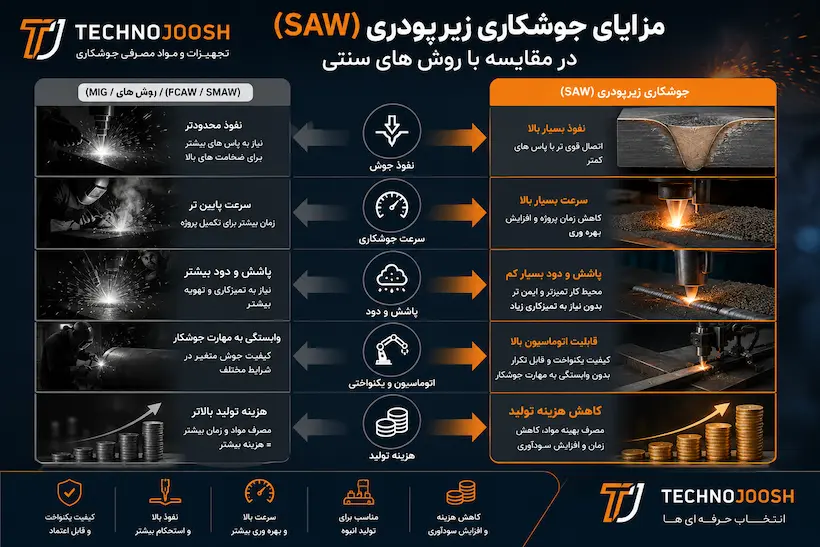

مزایای جوشکاری زیرپودری

1. نرخ رسوب فلز جوش بسیار بالا

یکی از مهم‌ترین مزایای SAW، امکان استفاده از جریان‌های بالا و در نتیجه افزایش نرخ رسوب فلز جوش است.

در مقایسه با بسیاری از فرآیندهای جوشکاری دستی، حجم فلز جوش تولید شده در واحد زمان به مراتب بیشتر است. همین موضوع باعث افزایش بهره‌وری و کاهش زمان اجرای پروژه می‌شود.

در پروژه‌های بزرگ مانند ساخت مخازن ذخیره نفت و گاز، این ویژگی می‌تواند هزینه نهایی پروژه را به شکل قابل توجهی کاهش دهد.

2. نفوذ عمیق جوش

در جوشکاری زیرپودری به دلیل تمرکز انرژی بالا، نفوذ جوش معمولاً بیشتر از بسیاری از روش‌های رایج است.

این ویژگی به ویژه در جوشکاری ورق‌های ضخیم اهمیت فراوانی دارد و باعث می‌شود در بسیاری از موارد تعداد پاس‌های جوش کاهش پیدا کند.

3. کیفیت یکنواخت جوش

از آنجایی که بخش زیادی از فرآیند به صورت مکانیزه یا اتوماتیک انجام می‌شود، احتمال بروز خطاهای انسانی کاهش می‌یابد.

در نتیجه جوش‌های تولید شده دارای کیفیت یکنواخت‌تر، ظاهر بهتر و خواص مکانیکی پایدارتر هستند.

4. عدم پاشش (Spatter) یا پاشش بسیار کم

در فرآیند SAW قوس الکتریکی در زیر لایه فلاکس قرار دارد.

به همین دلیل میزان جرقه و پاشش فلز مذاب بسیار کمتر از روش‌هایی مانند جوشکاری CO2 است.

این موضوع علاوه بر افزایش کیفیت ظاهری جوش، باعث کاهش عملیات تمیزکاری پس از جوشکاری نیز می‌شود.

5. کاهش دود و نور قوس

از آنجا که قوس الکتریکی توسط فلاکس پوشانده می‌شود، نور شدید و اشعه‌های حاصل از جوشکاری تا حد زیادی مهار می‌شوند.

همچنین میزان دود تولید شده نسبت به برخی فرآیندهای دیگر کمتر است.

6. مناسب برای اتوماسیون صنعتی

امروزه بسیاری از خطوط تولید مدرن به سمت اتوماسیون حرکت کرده‌اند.

جوشکاری زیرپودری یکی از بهترین گزینه‌ها برای اتصال به ربات‌ها، واگن‌های جوشکاری و خطوط تولید خودکار محسوب می‌شود.

7. کاهش هزینه در پروژه‌های بزرگ

بر اساس تجربه کارشناسان تکنوجوش، در پروژه‌هایی که حجم جوشکاری بالا و طول درزها زیاد است، استفاده از SAW می‌تواند هزینه نهایی تولید را به شکل محسوسی کاهش دهد.

این مزیت به ویژه در صنایع نفت، گاز، پتروشیمی و ساخت مخازن کاملاً محسوس است.

معایب جوشکاری زیرپودری

با وجود مزایای فراوان، این فرآیند محدودیت‌هایی نیز دارد که باید پیش از انتخاب روش جوشکاری در نظر گرفته شوند.

1. محدودیت در موقعیت‌های جوشکاری

یکی از مهم‌ترین محدودیت‌های SAW، دشواری استفاده در موقعیت‌های عمودی و سقفی است.

این فرآیند معمولاً برای جوشکاری در وضعیت تخت و افقی طراحی شده است.

به همین دلیل در برخی پروژه‌های نصب و تعمیرات میدانی استفاده از آن امکان‌پذیر نیست.

2. نیاز به تجهیزات تخصصی

تجهیزات مورد نیاز جوشکاری زیرپودری نسبت به بسیاری از روش‌های دستی پیچیده‌تر و گران‌تر هستند.

به همین دلیل برای پروژه‌های کوچک و کارگاه‌های محدود ممکن است از نظر اقتصادی مقرون به صرفه نباشد.

3. محدودیت در ضخامت‌های بسیار کم

برای ورق‌های نازک معمولاً استفاده از روش‌هایی مانند TIG یا MIG انتخاب مناسب‌تری است.

زیرا نفوذ بالای SAW ممکن است موجب سوختگی یا تغییر شکل قطعه شود.

4. نیاز به آماده‌سازی دقیق قطعات

اگر لبه‌های قطعه به درستی آماده‌سازی نشده باشند، کیفیت نهایی جوش کاهش پیدا می‌کند.

در پروژه‌های صنعتی معمولاً عملیات پخ‌زنی، تمیزکاری و تنظیم دقیق فاصله ریشه پیش از شروع جوشکاری انجام می‌شود.

5. مدیریت فلاکس و سرباره

اگرچه بازیافت فلاکس یکی از مزایای این فرآیند است، اما مدیریت صحیح فلاکس و جداسازی سرباره نیازمند تجهیزات و برنامه‌ریزی مناسب است.

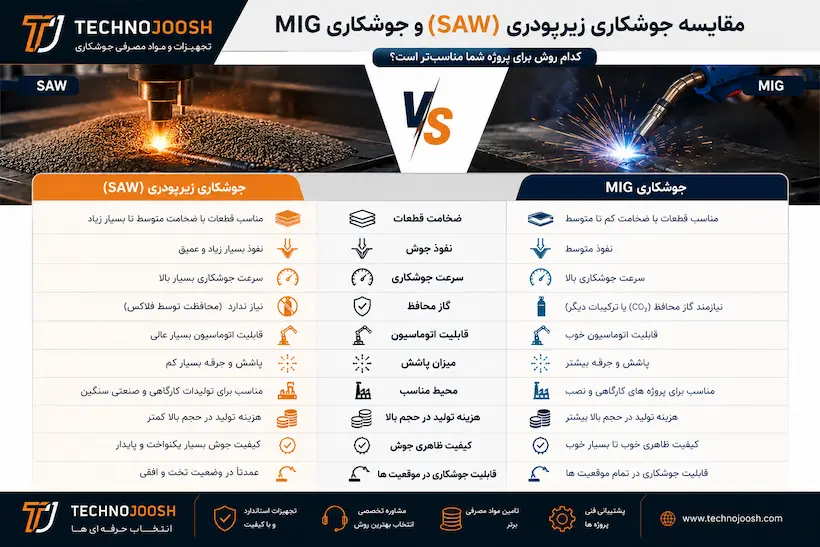

مقایسه جوشکاری زیرپودری (SAW) و جوشکاری MIG

بسیاری از کاربران هنگام انتخاب روش جوشکاری این سؤال را مطرح می‌کنند:

«جوشکاری SAW بهتر است یا MIG؟»

پاسخ این سؤال به نوع پروژه بستگی دارد.

مقایسه کلی

در پروژه‌های کارخانه‌ای و خطوط تولید، SAW معمولاً انتخاب بهتری است.

اما برای کارهای نصب، تعمیرات و پروژه‌های کارگاهی، MIG انعطاف‌پذیری بیشتری ارائه می‌دهد.

مقایسه جوشکاری زیرپودری و TIG

جوشکاری TIG به دقت و کیفیت بالا مشهور است، در حالی که SAW برای سرعت و تولید انبوه طراحی شده است.

اگر هدف تولید انبوه باشد، SAW گزینه مناسب‌تری است.

اگر ظاهر جوش و کنترل دقیق حوضچه مذاب اهمیت بیشتری داشته باشد، TIG انتخاب بهتری خواهد بود.

مقایسه جوشکاری زیرپودری و FCAW

جوشکاری FCAW نیز یکی از فرآیندهای محبوب در صنایع سنگین است.

اما تفاوت‌های مهمی با SAW دارد.

بر اساس تجربه کارشناسان تکنوجوش، در کارخانه‌هایی که حجم تولید بالا و شرایط ثابت وجود دارد، SAW معمولاً انتخاب اقتصادی‌تری محسوب می‌شود.

اما در پروژه‌های نصب، سازه‌های فلزی و محیط‌های کارگاهی، FCAW انعطاف بیشتری در اختیار جوشکار قرار می‌دهد.

مقایسه سریع جوشکاری زیرپودری با سایر روش‌های جوشکاری

چه زمانی جوشکاری زیرپودری بهترین انتخاب است؟

اگر پروژه شما دارای شرایط زیر باشد، احتمالاً SAW بهترین گزینه خواهد بود:

• ضخامت قطعات بالا باشد.
• طول درزهای جوش زیاد باشد.
• تولید انبوه مدنظر باشد.
• کیفیت یکنواخت اهمیت داشته باشد.
• امکان استفاده از تجهیزات اتوماتیک وجود داشته باشد.
• کاهش هزینه تولید در اولویت قرار داشته باشد.

به همین دلیل است که صنایع نفت و گاز، کشتی‌سازی، تولید مخازن تحت فشار، ساخت تیرهای فولادی سنگین و خطوط تولید لوله‌های انتقال انرژی از بزرگ‌ترین مصرف‌کنندگان جوشکاری زیرپودری در جهان محسوب می‌شوند.

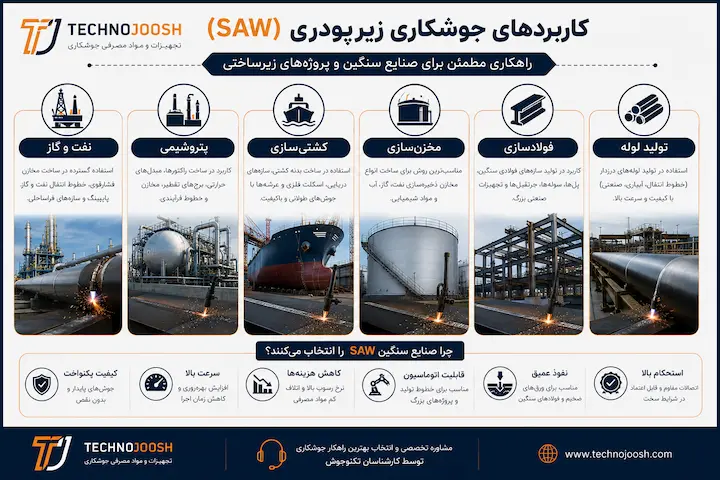

کاربردهای جوشکاری زیرپودری (SAW) در صنایع مختلف

امروزه جوشکاری زیرپودری یکی از مهم‌ترین فرآیندهای اتصال فلزات در صنایع سنگین جهان محسوب می‌شود. سرعت بالا، کیفیت مناسب و قابلیت جوشکاری قطعات ضخیم باعث شده است این روش در بسیاری از پروژه‌های صنعتی جایگزین فرآیندهای سنتی شود.

صنعت نفت، گاز و پتروشیمی

یکی از بزرگ‌ترین مصرف‌کنندگان فرآیند SAW صنایع نفت و گاز هستند.

در ساخت تجهیزاتی مانند:

• مخازن ذخیره نفت
• مخازن تحت فشار
• خطوط انتقال نفت و گاز
• مبدل‌های حرارتی
• تجهیزات پالایشگاهی

از جوشکاری زیرپودری به طور گسترده استفاده می‌شود.

دلیل اصلی این موضوع نیاز به جوش‌های با نفوذ بالا، استحکام مناسب و کیفیت یکنواخت در طول پروژه است.

صنعت مخزن‌سازی

ساخت مخازن صنعتی معمولاً شامل صدها متر درز جوش طولی و محیطی است.

در چنین شرایطی استفاده از روش‌های دستی علاوه بر افزایش هزینه، زمان اجرای پروژه را نیز طولانی می‌کند.

به همین دلیل در اکثر کارخانه‌های مخزن‌سازی، SAW به عنوان فرآیند اصلی جوشکاری انتخاب می‌شود.

کشتی‌سازی و صنایع دریایی

در ساخت بدنه کشتی‌ها، بارج‌ها و سازه‌های دریایی حجم بسیار زیادی از جوشکاری انجام می‌شود.

سرعت بالای SAW باعث شده است این فرآیند یکی از روش‌های اصلی اتصال ورق‌های ضخیم فولادی در صنعت کشتی‌سازی باشد.

ساخت لوله‌های انتقال

کارخانه‌های تولید لوله‌های انتقال نفت، گاز و آب از بزرگ‌ترین مصرف‌کنندگان جوشکاری زیرپودری در جهان هستند.

در بسیاری از خطوط تولید لوله، جوش طولی و مارپیچی با استفاده از تجهیزات اتوماتیک SAW انجام می‌شود.

ساخت تیرها و سازه‌های فولادی سنگین

در پروژه‌های عمرانی بزرگ مانند پل‌ها، سوله‌های صنعتی و سازه‌های فولادی سنگین نیز از جوشکاری زیرپودری استفاده می‌شود.

این فرآیند امکان تولید اتصالات مستحکم با سرعت بالا را فراهم می‌کند.

پارامترهای مهم در جوشکاری زیرپودری

یکی از دلایل موفقیت فرآیند SAW، قابلیت کنترل دقیق پارامترهای جوشکاری است.

تنظیم صحیح این پارامترها نقش مستقیمی در کیفیت نهایی اتصال دارد.

آمپر (Current)

آمپر مهم‌ترین پارامتر در جوشکاری زیرپودری محسوب می‌شود.

افزایش آمپر باعث:

• افزایش نفوذ جوش
• افزایش نرخ رسوب فلز
• افزایش سرعت تولید

می‌شود.

اما آمپر بیش از حد می‌تواند موجب:

• سوختگی قطعه
• افزایش عرض جوش
• ایجاد اعوجاج

شود.

بر اساس تجربه کارشناسان تکنوجوش، انتخاب آمپر باید متناسب با ضخامت قطعه، قطر سیم جوش و نوع فلاکس انجام شود.

ولتاژ (Voltage)

ولتاژ بر شکل ظاهری گرده جوش تأثیر مستقیم دارد.

افزایش بیش از حد ولتاژ می‌تواند موجب:

• پهن شدن بیش از حد جوش
• کاهش نفوذ
• افزایش احتمال تخلخل

شود.

در مقابل ولتاژ پایین ممکن است باعث ناپایداری قوس و ایجاد جوش نامنظم شود.

سرعت حرکت

سرعت حرکت هد جوشکاری نیز باید متناسب با آمپر و ولتاژ انتخاب شود.

اگر سرعت بیش از حد زیاد باشد:

• نفوذ کاهش می‌یابد.
• احتمال عدم ذوب کافی افزایش می‌یابد.

اگر سرعت بسیار کم باشد:

• عرض جوش افزایش پیدا می‌کند.
• مصرف سیم جوش بیشتر می‌شود.
• اعوجاج قطعه افزایش می‌یابد.

طول آزاد سیم جوش

یکی از پارامترهایی که معمولاً نادیده گرفته می‌شود، طول آزاد سیم جوش است.

تنظیم صحیح این پارامتر باعث پایداری قوس و بهبود کیفیت جوش خواهد شد.

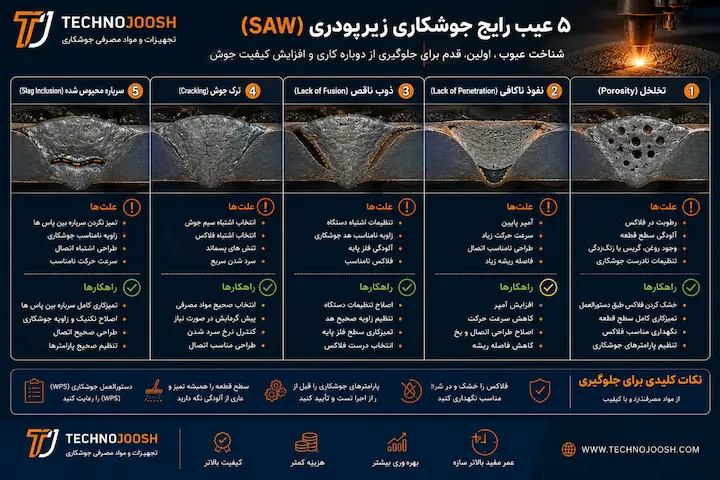

عیوب رایج در جوشکاری زیرپودری و روش رفع آن‌ها

مانند هر فرآیند جوشکاری دیگر، در SAW نیز در صورت انتخاب نادرست پارامترها یا مواد مصرفی ممکن است عیوب مختلفی ایجاد شود.

شناخت این عیوب می‌تواند از بروز خسارت‌های سنگین در پروژه‌های صنعتی جلوگیری کند.

1. تخلخل (Porosity)

علت‌ها

• رطوبت فلاکس
• آلودگی سطح قطعه
• زنگ‌زدگی
• روغن و گریس

راهکار

• خشک کردن فلاکس طبق دستورالعمل سازنده
• تمیزکاری کامل سطح قطعه
• نگهداری صحیح مواد مصرفی

2. نفوذ ناکافی (Lack of Penetration)

علت‌ها

• آمپر پایین
• سرعت حرکت زیاد
• طراحی نامناسب اتصال

راهکار

• افزایش آمپر
• کاهش سرعت حرکت
• اصلاح پخ و فاصله ریشه

3. ذوب ناقص (Lack of Fusion)

علت‌ها

• تنظیمات اشتباه دستگاه
• زاویه نامناسب هد جوشکاری
• آلودگی فلز پایه

راهکار

• اصلاح پارامترها
• تمیزکاری سطح
• بازبینی فرآیند جوشکاری

4. ترک جوش (Cracking)

ترک یکی از خطرناک‌ترین عیوب جوشکاری محسوب می‌شود.

علت‌ها

• انتخاب اشتباه سیم جوش
• انتخاب اشتباه فلاکس
• تنش‌های پسماند
• سرد شدن سریع

راهکار

• انتخاب صحیح مواد مصرفی
• پیش‌گرمایش در صورت نیاز
• کنترل نرخ سرد شدن

5. سرباره محبوس شده (Slag Inclusion)

علت‌ها

• تمیز نکردن سرباره بین پاس‌ها
• زاویه نامناسب جوشکاری
• طراحی اشتباه اتصال

راهکار

• تمیزکاری کامل بین پاس‌ها
• اصلاح تکنیک جوشکاری
• کنترل پارامترهای جوش

اشتباهات رایج در پروژه‌های جوشکاری زیرپودری

کارشناسان تکنوجوش در بازدید از پروژه‌های صنعتی بارها با اشتباهات مشابهی مواجه شده‌اند که باعث کاهش کیفیت جوش یا افزایش هزینه‌های تولید شده‌اند.

استفاده از فلاکس مرطوب

یکی از رایج‌ترین اشتباهات، استفاده از فلاکس‌هایی است که در شرایط نامناسب نگهداری شده‌اند.

رطوبت موجود در فلاکس می‌تواند باعث ایجاد تخلخل و کاهش خواص مکانیکی جوش شود.

انتخاب سیم جوش تنها بر اساس قیمت

در برخی پروژه‌ها تنها معیار خرید، قیمت سیم جوش است.

این تصمیم در بسیاری از موارد منجر به دوباره‌کاری، افزایش هزینه و کاهش کیفیت اتصال می‌شود.

عدم تطابق سیم جوش و فلاکس

بر اساس تجربه کارشناسان تکنوجوش، این مورد یکی از شایع‌ترین مشکلات در پروژه‌های صنعتی است.

بسیاری از عیوب جوشکاری ناشی از عدم سازگاری بین سیم جوش و فلاکس انتخابی هستند.

تنظیم نادرست پارامترها

حتی بهترین تجهیزات و مواد مصرفی نیز در صورت تنظیمات اشتباه نمی‌توانند جوش باکیفیتی تولید کنند.

به همین دلیل توصیه می‌شود پیش از شروع تولید انبوه، تست‌های اولیه و تأییدیه‌های جوشکاری انجام شوند.

توصیه کارشناسان تکنوجوش برای افزایش کیفیت جوشکاری SAW

برای دستیابی به بهترین نتیجه در جوشکاری زیرپودری، کارشناسان تکنوجوش توصیه می‌کنند:

• از سیم جوش و فلاکس دارای استاندارد معتبر استفاده کنید.
• فلاکس را در محیط خشک و کنترل‌شده نگهداری کنید.
• پیش از شروع تولید، پارامترهای جوشکاری را روی نمونه آزمایش کنید.
• وضعیت سطح قطعات را به دقت بررسی کنید.
• از تجهیزات کالیبره و سرویس‌شده استفاده کنید.
• همواره دستورالعمل جوشکاری (WPS) پروژه را رعایت کنید.

رعایت همین نکات ساده می‌تواند درصد زیادی از عیوب رایج جوشکاری زیرپودری را حذف کرده و کیفیت نهایی پروژه را به شکل قابل توجهی افزایش دهد.

جمع‌بندی نهایی

جوشکاری زیرپودری یا SAW یکی از قدرتمندترین و اقتصادی‌ترین فرآیندهای جوشکاری در صنایع سنگین محسوب می‌شود. این روش با استفاده از فلاکس گرانولی به جای گاز محافظ، امکان تولید جوش‌هایی با نفوذ بالا، کیفیت یکنواخت و سرعت بسیار زیاد را فراهم می‌کند.

به همین دلیل صنایع نفت و گاز، پتروشیمی، کشتی‌سازی، ساخت مخازن تحت فشار، خطوط انتقال و سازه‌های فلزی سنگین از بزرگ‌ترین مصرف‌کنندگان این فرآیند هستند.

با وجود مزایای فراوان، دستیابی به بهترین نتیجه در جوشکاری زیرپودری نیازمند انتخاب صحیح تجهیزات، سیم جوش، فلاکس و تنظیم دقیق پارامترهای جوشکاری است.

تجربه کارشناسان تکنوجوش نشان می‌دهد که بخش عمده مشکلات جوشکاری زیرپودری نه به کیفیت تجهیزات، بلکه به انتخاب نادرست مواد مصرفی و تنظیمات اشتباه فرآیند مربوط می‌شود.

بنابراین پیش از اجرای پروژه‌های صنعتی، بررسی مشخصات فنی، استانداردهای جوشکاری و انتخاب مهندسی مواد مصرفی اهمیت بسیار زیادی دارد.

تجربه تکنوجوش در پروژه‌های جوشکاری زیرپودری

در سال‌های اخیر کارشناسان فنی تکنوجوش در پروژه‌های متعددی در حوزه مخزن‌سازی، صنایع فولادی، نفت و گاز و ساخت تجهیزات صنعتی حضور داشته‌اند. تجربه عملی ما نشان می‌دهد که موفقیت در جوشکاری زیرپودری تنها به داشتن دستگاه مناسب محدود نمی‌شود؛ بلکه انتخاب صحیح سیم جوش، فلاکس، رعایت دستورالعمل جوشکاری (WPS) و کنترل شرایط نگهداری مواد مصرفی تأثیر بسیار بیشتری بر کیفیت نهایی پروژه دارد.

به همین دلیل در تکنوجوش تلاش می‌کنیم علاوه بر تأمین تجهیزات و مواد مصرفی جوشکاری، مشاوره فنی تخصصی نیز در اختیار صنعتگران، مهندسان و مدیران پروژه قرار دهیم تا انتخابی مطمئن و متناسب با نیاز واقعی پروژه داشته باشند.
