جوشکاری تیتانیوم؛ راهنمای کامل جوش آرگون تیتانیوم از صفر تا حرفه‌ای

جوشکاری تیتانیوم یکی از حساس‌ترین و تخصصی‌ترین فرآیندهای جوشکاری در صنایع مدرن است. اگرچه این فلز به دلیل استحکام بالا، وزن کم، مقاومت فوق‌العاده در برابر خوردگی و تحمل دمای زیاد در صنایع هوافضا، پزشکی، پتروشیمی، نیروگاه‌ها و صنایع دریایی کاربرد گسترده‌ای دارد، اما جوشکاری آن نسبت به فولاد یا آلومینیوم به دقت و تجهیزات بیشتری نیاز دارد. کوچک‌ترین آلودگی توسط اکسیژن، نیتروژن یا هیدروژن می‌تواند کیفیت جوش را کاهش داده و استحکام اتصال را تحت تأثیر قرار دهد.

به همین دلیل، انتخاب روش مناسب جوشکاری، نوع گاز محافظ، فیلر مناسب، تنظیمات دستگاه و حتی نحوه تمیزکاری سطح قبل از جوشکاری، نقش تعیین‌کننده‌ای در کیفیت نهایی اتصال دارند. در بسیاری از پروژه‌های صنعتی، رعایت نکردن همین جزئیات باعث تغییر رنگ جوش، ایجاد تردی، ترک یا کاهش مقاومت به خوردگی می‌شود.

اگر قصد دارید ورق، لوله یا قطعات تیتانیومی را با فرآیند جوش آرگون (TIG/GTAW) جوشکاری کنید یا می‌خواهید با استانداردهای صحیح این فرآیند آشنا شوید، این راهنما تمامی نکات مهم را به زبان ساده و کاربردی در اختیار شما قرار می‌دهد. علاوه بر معرفی روش‌های مختلف جوشکاری، درباره انتخاب فیلر، گاز محافظ، تنظیمات دستگاه، رنگ استاندارد جوش، عیوب رایج و راهکارهای جلوگیری از آن‌ها نیز توضیح خواهیم داد تا بتوانید با اطمینان بیشتری فرآیند جوشکاری تیتانیوم را انجام دهید.

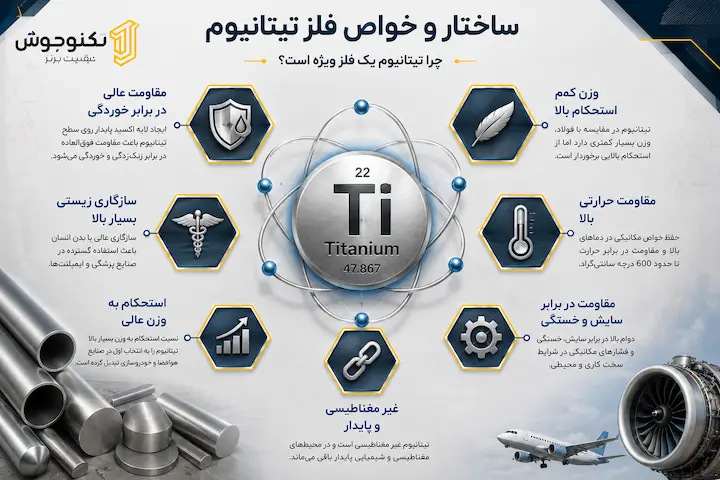

تیتانیوم چیست؟

تیتانیوم (Titanium) فلزی مهندسی با نماد Ti و عدد اتمی ۲۲ است که به دلیل نسبت بسیار بالای استحکام به وزن، مقاومت فوق‌العاده در برابر خوردگی و پایداری در دماهای بالا، یکی از ارزشمندترین فلزات مورد استفاده در صنایع پیشرفته محسوب می‌شود. این فلز حدود ۴۰ درصد سبک‌تر از فولاد است، اما در بسیاری از آلیاژها استحکام مکانیکی مشابه یا حتی بالاتری ارائه می‌دهد؛ به همین دلیل در ساخت قطعاتی که کاهش وزن اهمیت زیادی دارد، انتخابی ایده‌آل است.

یکی از مهم‌ترین ویژگی‌های تیتانیوم، تشکیل یک لایه اکسید بسیار نازک و پایدار روی سطح آن است. این لایه به‌صورت طبیعی ایجاد می‌شود و از فلز در برابر بسیاری از محیط‌های خورنده مانند آب دریا، اسیدهای ملایم و مواد شیمیایی محافظت می‌کند. همین ویژگی باعث شده است که تجهیزات ساخته‌شده از تیتانیوم در صنایع شیمیایی، نفت و گاز، نیروگاه‌ها و تجهیزات پزشکی عمر مفید بالایی داشته باشند.

تیتانیوم در گریدهای مختلف تولید می‌شود که هر کدام ترکیب شیمیایی، استحکام و کاربرد متفاوتی دارند. گریدهای خالص مانند Grade 1 و Grade 2 بیشتر در صنایع شیمیایی و پزشکی استفاده می‌شوند، در حالی که آلیاژهایی مانند Grade 5 (Ti-6Al-4V) به دلیل استحکام بالا، کاربرد گسترده‌ای در صنایع هوافضا، خودروسازی و تجهیزات نظامی دارند.

با وجود تمام این مزایا، همین ویژگی‌های خاص باعث می‌شوند جوشکاری تیتانیوم نسبت به بسیاری از فلزات دیگر حساس‌تر باشد. هنگام افزایش دما، این فلز تمایل زیادی به جذب عناصر موجود در هوا مانند اکسیژن، نیتروژن و هیدروژن دارد و در صورت محافظت نامناسب، خواص مکانیکی آن به سرعت کاهش پیدا می‌کند. به همین دلیل رعایت اصول صحیح جوشکاری برای حفظ کیفیت اتصال اهمیت بسیار زیادی دارد.

آیا تیتانیوم قابل جوشکاری است؟

بله، تیتانیوم یکی از فلزاتی است که قابلیت جوشکاری بسیار خوبی دارد، اما تنها در صورتی که فرآیند جوشکاری مطابق استانداردهای فنی و با رعایت کامل اصول محافظت از حوضچه مذاب انجام شود. برخلاف تصور برخی افراد، مشکل اصلی جوشکاری تیتانیوم ذوب شدن آن نیست؛ بلکه حفظ خواص متالورژیکی فلز در هنگام جوشکاری است.

در دمای محیط، تیتانیوم فلزی پایدار و مقاوم به خوردگی است، اما زمانی که دمای آن در فرآیند جوشکاری به حدود ۴۰۰ درجه سانتی‌گراد و بالاتر می‌رسد، تمایل زیادی به جذب اکسیژن، نیتروژن و هیدروژن موجود در هوا پیدا می‌کند. ورود این عناصر به ساختار فلز باعث کاهش انعطاف‌پذیری، افزایش سختی، ایجاد تردی و در برخی موارد تشکیل ترک در ناحیه جوش می‌شود. به همین دلیل، در جوشکاری تیتانیوم تنها محافظت از حوضچه مذاب کافی نیست و تا زمانی که فلز به دمای ایمن نرسیده، باید ناحیه جوش همچنان تحت پوشش گاز بی‌اثر باقی بماند.

به همین علت، در پروژه‌های صنعتی از تجهیزاتی مانند Trailing Shield برای محافظت از گرده جوش پس از عبور تورچ و Back Purge برای محافظت از ریشه جوش در لوله‌ها و مخازن استفاده می‌شود. این تجهیزات مانع تماس فلز داغ با هوای محیط شده و کیفیت اتصال را به‌طور قابل‌توجهی افزایش می‌دهند.

از میان فرآیندهای مختلف، جوشکاری TIG یا GTAW رایج‌ترین و مطمئن‌ترین روش برای اتصال تیتانیوم است. این فرآیند امکان کنترل دقیق جریان، حرارت ورودی و میزان گاز محافظ را فراهم می‌کند و به همین دلیل در صنایع حساس مانند هوافضا، تجهیزات پزشکی، صنایع شیمیایی و نیروگاه‌ها بیشترین کاربرد را دارد.

در برخی پروژه‌ها از فرآیندهای دیگری مانند جوشکاری MIG (GMAW)، پلاسما (PAW)، لیزر (LBW) یا پرتو الکترونی (EBW) نیز استفاده می‌شود، اما این روش‌ها معمولاً به تجهیزات پیشرفته‌تر، کنترل دقیق‌تر و شرایط تولید خاص نیاز دارند و در کارگاه‌های عمومی کمتر مورد استفاده قرار می‌گیرند.

به طور خلاصه، اگرچه جوشکاری تیتانیوم امکان‌پذیر است، اما کیفیت نهایی اتصال بیش از هر چیز به رعایت اصول فنی، انتخاب تجهیزات مناسب و محافظت صحیح از فلز در برابر آلودگی‌های محیطی بستگی دارد.

چرا جوشکاری تیتانیوم دشوار است؟

اگر از یک جوشکار حرفه‌ای بپرسید سخت‌ترین بخش جوشکاری تیتانیوم چیست، احتمالاً پاسخ خواهد داد: کنترل آلودگی. برخلاف فولادهای کربنی یا فولادهای ضد زنگ که تا حدی در برابر تماس با هوای محیط مقاوم هستند، تیتانیوم در دماهای بالا رفتار کاملاً متفاوتی دارد و کوچک‌ترین خطا می‌تواند کیفیت اتصال را به‌شدت کاهش دهد.

1. واکنش سریع با اکسیژن:مهم‌ترین دلیل حساسیت تیتانیوم، واکنش شدید آن با اکسیژن در هنگام افزایش دما است. اگر محافظت گازی به هر دلیل قطع شود یا جریان آرگون کافی نباشد، سطح جوش به سرعت اکسید شده و رنگ آن از نقره‌ای به آبی، بنفش یا خاکستری تغییر می‌کند. این تغییر رنگ تنها یک ایراد ظاهری نیست؛ بلکه نشان می‌دهد خواص متالورژیکی فلز نیز تغییر کرده و مقاومت اتصال کاهش یافته است.
2. جذب نیتروژن و هیدروژن: علاوه بر اکسیژن، تیتانیوم در دمای بالا نیتروژن و هیدروژن را نیز جذب می‌کند. حضور این عناصر باعث افزایش سختی، کاهش انعطاف‌پذیری و ایجاد ساختارهای ترد در فلز جوش می‌شود. در قطعاتی که تحت بارهای دینامیکی قرار دارند، این موضوع می‌تواند احتمال ترک‌خوردگی یا شکست زودرس را افزایش دهد.
3. تمیزکاری بسیار حساس: یکی دیگر از چالش‌های مهم، تمیز بودن سطح قطعه است. وجود مقدار بسیار کمی روغن، گریس، اثر انگشت، گردوغبار یا ذرات آهن روی سطح تیتانیوم می‌تواند باعث ایجاد عیوب جوش شود. به همین دلیل قبل از شروع جوشکاری معمولاً سطح قطعه با حلال‌های مناسب تمیز شده و سپس با برس استیل مخصوص تیتانیوم یا ابزارهای اختصاصی آماده‌سازی می‌شود.
4. کنترل دقیق حرارت: اگرچه تیتانیوم نقطه ذوب نسبتاً بالایی دارد، اما کنترل میزان حرارت ورودی در هنگام جوشکاری اهمیت زیادی دارد. حرارت بیش از حد باعث بزرگ شدن ناحیه متأثر از حرارت (HAZ)، افزایش تغییر رنگ و کاهش خواص مکانیکی می‌شود. به همین دلیل جوشکار باید سرعت حرکت، شدت جریان و طول قوس را با دقت تنظیم کند تا تنها مقدار حرارت موردنیاز وارد قطعه شود.
5. انتخاب صحیح گاز محافظ: در بیشتر کاربردها از آرگون با خلوص بالا (معمولاً 99.99 درصد) استفاده می‌شود. در برخی قطعات ضخیم یا شرایط خاص، مخلوط آرگون و هلیوم نیز برای افزایش نفوذ و بهبود پایداری قوس به کار می‌رود. استفاده از گاز بی‌کیفیت یا وجود رطوبت در مسیر گاز می‌تواند باعث آلودگی جوش و افت کیفیت اتصال شود.
6. انتخاب فیلر مناسب:انتخاب سیم جوش یا فیلر باید با گرید فلز پایه هماهنگ باشد. برای مثال، استفاده از فیلر ER Ti-2 برای جوشکاری تیتانیوم خالص گرید ۲ و ER Ti-5 برای آلیاژ Ti-6Al-4V از رایج‌ترین انتخاب‌ها در صنایع مختلف است. استفاده از فیلر نامناسب می‌تواند مقاومت مکانیکی، مقاومت به خوردگی و دوام اتصال را کاهش دهد.

بهترین روش‌های جوشکاری تیتانیوم

انتخاب روش مناسب جوشکاری تیتانیوم به عواملی مانند ضخامت قطعه، نوع آلیاژ، کیفیت موردنیاز، شرایط کاری و بودجه پروژه بستگی دارد. اگرچه چندین فرآیند برای اتصال تیتانیوم وجود دارد، اما همه آن‌ها کیفیت یکسانی ارائه نمی‌دهند و هر کدام برای کاربردهای مشخصی طراحی شده‌اند.

در صنایع حساس مانند هوافضا، پزشکی یا پتروشیمی، حتی کوچک‌ترین نقص در اتصال می‌تواند باعث کاهش ایمنی یا افزایش هزینه‌های تعمیرات شود؛ بنابراین انتخاب فرآیند مناسب اهمیت بسیار زیادی دارد.

در ادامه، رایج‌ترین روش‌های جوشکاری تیتانیوم را بررسی می‌کنیم.

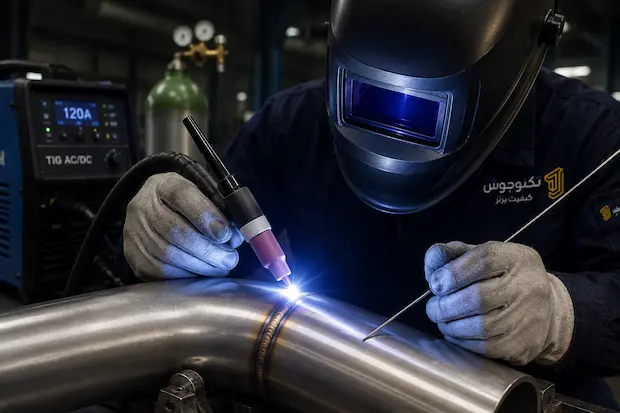

جوشکاری TIG (GTAW)؛ بهترین انتخاب برای تیتانیوم

جوشکاری TIG یا Gas Tungsten Arc Welding (GTAW) شناخته‌شده‌ترین و پرکاربردترین روش برای اتصال تیتانیوم است. در این فرآیند، قوس الکتریکی بین الکترود تنگستن و قطعه کار ایجاد شده و حوضچه مذاب به‌وسیله گاز آرگون یا مخلوط آرگون و هلیوم از تماس با هوای محیط محافظت می‌شود.

دلیل محبوبیت این روش، کنترل بسیار دقیق بر جریان، حرارت ورودی و حوضچه مذاب است. این ویژگی باعث می‌شود جوشکار بتواند اتصالاتی با کیفیت بالا، نفوذ مناسب و حداقل اعوجاج ایجاد کند.

مزایای جوشکاری TIG برای تیتانیوم

1. کنترل دقیق حرارت: کاهش احتمال تغییر رنگ و اکسیداسیون جوش.
2. کیفیت بسیار بالا: مناسب برای قطعات حساس و تحت بار.
3. پاشش بسیار کم: جوش تمیز و یکنواخت.
4. کنترل کامل حوضچه مذاب: مناسب برای ورق‌های نازک و قطعات دقیق.
5. کیفیت ظاهری عالی: گرده جوش صاف و یکنواخت.

محدودیت‌ها

• سرعت جوشکاری نسبت به MIG کمتر است.
• نیاز به مهارت بالای اپراتور دارد.
• هزینه تجهیزات نسبتاً بیشتر است.
• محافظت گازی باید کاملاً بدون نقص باشد.

جوشکاری MIG (GMAW)

فرآیند MIG یا Gas Metal Arc Welding (GMAW) در برخی پروژه‌های صنعتی برای جوشکاری تیتانیوم استفاده می‌شود، اما نسبت به TIG کاربرد محدودتری دارد.

در این روش، سیم جوش به‌صورت پیوسته تغذیه شده و سرعت اجرای کار افزایش پیدا می‌کند. با این حال، کنترل حوضچه مذاب نسبت به TIG کمتر است و به تجهیزات پیشرفته‌تری برای محافظت از جوش نیاز دارد.

مزایا

• سرعت بالا
• مناسب برای تولید انبوه
• نرخ رسوب فلز بیشتر
• کاهش زمان تولید

معایب

• کنترل کمتر روی حوضچه مذاب
• حساسیت بیشتر نسبت به تنظیمات دستگاه
• کیفیت ظاهری پایین‌تر نسبت به TIG
• نیاز به محافظت گازی دقیق‌تر

به همین دلیل، MIG بیشتر در خطوط تولید صنعتی و قطعات ضخیم استفاده می‌شود و در پروژه‌های حساس معمولاً TIG انتخاب اول است.

جوشکاری پلاسما (PAW)

جوشکاری Plasma Arc Welding شباهت زیادی به TIG دارد، اما در این فرآیند قوس الکتریکی متمرکزتر بوده و چگالی انرژی بالاتری تولید می‌شود.

این ویژگی باعث می‌شود نفوذ بیشتری در قطعه ایجاد شده و کنترل فرآیند در جوش‌های طولانی بهتر باشد.

مزایا

• نفوذ بیشتر
• سرعت بالاتر
• کیفیت بسیار خوب
• مناسب برای قطعات با ضخامت متوسط

معایب

• تجهیزات گران‌تر
• نیاز به اپراتور متخصص
• هزینه تعمیر و نگهداری بیشتر

جوشکاری لیزری (LBW)

در صنایع پیشرفته مانند هوافضا، تجهیزات پزشکی و ساخت قطعات دقیق، از Laser Beam Welding استفاده می‌شود.

در این روش، پرتو لیزر با تمرکز بسیار بالا فلز را ذوب کرده و اتصال ایجاد می‌کند.

مزایا

• حداقل اعوجاج
• سرعت بسیار بالا
• دقت فوق‌العاده
• ناحیه متأثر از حرارت بسیار کوچک

معایب

• هزینه بسیار زیاد تجهیزات
• نیاز به سیستم‌های اتوماتیک
• مناسب نبودن برای همه پروژه‌ها

جوشکاری پرتو الکترونی (EBW)

یکی از پیشرفته‌ترین روش‌های اتصال تیتانیوم، Electron Beam Welding است.

این فرآیند داخل محفظه خلأ انجام می‌شود و به همین دلیل تقریباً هیچ آلودگی محیطی وارد فلز نمی‌شود.

به همین علت، صنایع هوافضا و دفاعی از این روش برای قطعات بسیار حساس استفاده می‌کنند.

مزایا

• بالاترین کیفیت اتصال
• نفوذ بسیار زیاد
• حداقل اکسیداسیون
• مناسب قطعات فوق حساس

معایب

• هزینه بسیار بالا
• تجهیزات پیچیده
• محدود بودن کاربرد در صنایع خاص

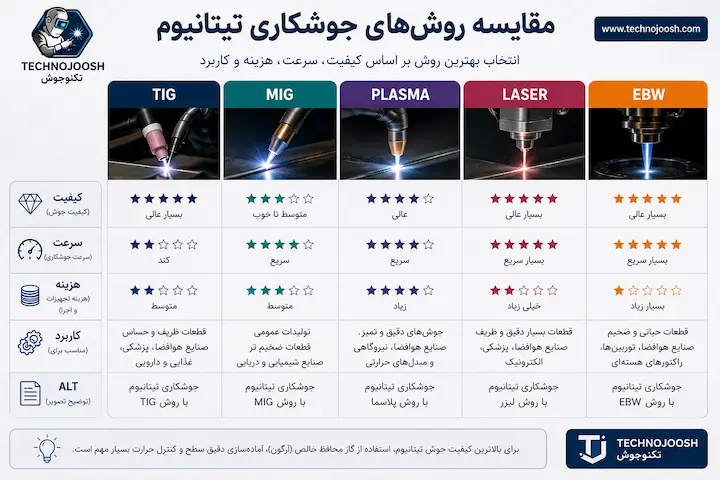

مقایسه روش‌های جوشکاری تیتانیوم

کدام روش برای شما مناسب‌تر است؟

اگر هدف شما جوشکاری قطعات تیتانیومی در کارگاه، کارخانه یا پروژه‌های صنعتی معمول باشد، جوشکاری TIG بهترین انتخاب است. این روش تعادل بسیار خوبی بین کیفیت، هزینه، کنترل فرآیند و دسترسی به تجهیزات ایجاد می‌کند و به همین دلیل در بیشتر استانداردهای صنعتی نیز به‌عنوان فرآیند مرجع برای جوشکاری تیتانیوم شناخته می‌شود.

در مقابل، اگر پروژه شامل تولید انبوه، قطعات بسیار ضخیم یا خطوط اتوماتیک باشد، ممکن است استفاده از MIG از نظر اقتصادی توجیه بیشتری داشته باشد. برای صنایع فوق‌پیشرفته مانند هوافضا، پزشکی یا ساخت تجهیزات دقیق نیز فرآیندهای لیزری و پرتو الکترونی به دلیل دقت بالا و حداقل ناحیه متأثر از حرارت، گزینه‌های ایده‌آلی هستند.

تجهیزات موردنیاز برای جوشکاری تیتانیوم

کیفیت جوشکاری تیتانیوم تنها به مهارت جوشکار وابسته نیست؛ بلکه انتخاب صحیح تجهیزات نیز نقش بسیار مهمی در ایجاد یک اتصال سالم، مقاوم و بدون عیب دارد. حتی اگر بهترین فیلر یا پیشرفته‌ترین دستگاه جوش در اختیار باشد، استفاده از گاز محافظ نامناسب، تنگستن اشتباه یا تجهیزات آلوده می‌تواند کیفیت جوش را به‌شدت کاهش دهد.

در پروژه‌های صنعتی، معمولاً تمام تجهیزات قبل از شروع کار بررسی و تمیز می‌شوند تا احتمال ورود هرگونه آلودگی به حوضچه مذاب به حداقل برسد.

در ادامه، مهم‌ترین تجهیزات موردنیاز برای جوشکاری تیتانیوم را بررسی می‌کنیم.

دستگاه جوش مناسب برای تیتانیوم

بهترین گزینه برای جوشکاری تیتانیوم، دستگاه جوش TIG با جریان DCEN (جریان مستقیم با قطب منفی روی الکترود) است.

این نوع جریان باعث ایجاد قوس پایدار، نفوذ مناسب و کنترل بهتر حوضچه مذاب می‌شود و در اغلب استانداردهای صنعتی نیز توصیه شده است.

ویژگی‌های یک دستگاه مناسب

1. قوس پایدار: برای جلوگیری از نوسان حوضچه مذاب.
2. قابلیت تنظیم دقیق آمپر: مخصوص ورق‌های نازک.
3. پیش‌جریان و پس‌جریان گاز (Pre Flow / Post Flow): برای محافظت کامل از الکترود و جوش.
4. پدال کنترل جریان: کنترل بهتر حرارت هنگام جوشکاری.
5. سیستم HF Start: شروع قوس بدون تماس و جلوگیری از آلودگی الکترود.

گاز محافظ مناسب برای جوشکاری تیتانیوم

یکی از مهم‌ترین عوامل موفقیت در جوشکاری تیتانیوم، انتخاب گاز محافظ مناسب است.

در بیشتر پروژه‌ها از آرگون با خلوص حداقل 99.99 درصد استفاده می‌شود. این گاز با ایجاد یک پوشش محافظ، از تماس فلز داغ با اکسیژن، نیتروژن و رطوبت هوا جلوگیری می‌کند.

اگر کیفیت گاز پایین باشد یا دبی آن به‌درستی تنظیم نشود، رنگ جوش تغییر کرده و احتمال افت خواص مکانیکی افزایش پیدا می‌کند.

رایج‌ترین گازهای محافظ

آرگون خالص

• رایج‌ترین انتخاب
• قوس پایدار
• کیفیت جوش عالی
• مناسب اکثر پروژه‌ها

آرگون + هلیوم

• نفوذ بیشتر
• انتقال حرارت بهتر
• مناسب قطعات ضخیم
• افزایش سرعت جوشکاری

هلیوم خالص

در صنایع خاص استفاده می‌شود اما به دلیل هزینه زیاد و دشوار بودن کنترل قوس، کاربرد محدودی دارد.

دبی مناسب گاز محافظ

اگرچه مقدار دقیق به نوع نازل، قطر تورچ و شرایط محیط بستگی دارد، اما معمولاً:

• تورچ اصلی: ۸ تا ۱۵ لیتر در دقیقه
• Trailing Shield: ۱۵ تا ۲۵ لیتر در دقیقه
• Back Purge: ۵ تا ۱۵ لیتر در دقیقه

تنظیم صحیح این مقادیر نقش مهمی در جلوگیری از اکسید شدن جوش دارد.

چرا Trailing Shield اهمیت دارد؟

بسیاری از افراد تصور می‌کنند محافظت گازی فقط هنگام تشکیل حوضچه مذاب اهمیت دارد، در حالی که تیتانیوم تا زمانی که دمای آن کاهش پیدا نکند، همچنان در معرض واکنش با هوا قرار دارد.

به همین دلیل در پروژه‌های صنعتی از Trailing Shield استفاده می‌شود.

این تجهیز، پس از عبور تورچ نیز جریان آرگون را روی گرده جوش حفظ می‌کند تا فلز فرصت خنک شدن در محیط محافظ را داشته باشد.

مزایا

✅ کاهش تغییر رنگ

✅ کاهش اکسیداسیون

✅ افزایش استحکام

✅ کیفیت ظاهری بهتر

Back Purge چیست؟

هنگام جوشکاری لوله‌ها یا مخازن، پشت اتصال نیز در معرض هوا قرار دارد.

اگر این قسمت محافظت نشود، ریشه جوش اکسید شده و کیفیت اتصال کاهش پیدا می‌کند.

برای جلوگیری از این مشکل، فضای داخلی قطعه با آرگون پر می‌شود که به این فرآیند Back Purging گفته می‌شود.

در صنایع غذایی، دارویی، پتروشیمی و هوافضا، استفاده از Back Purge تقریباً یک الزام فنی محسوب می‌شود.

انتخاب فیلر مناسب

انتخاب فیلر مناسب به اندازه انتخاب دستگاه جوش اهمیت دارد. بهترین فیلر، فیلری است که ترکیب شیمیایی و خواص مکانیکی آن با فلز پایه هماهنگ باشد.

استفاده از سیم جوش نامناسب می‌تواند باعث کاهش استحکام، افت مقاومت به خوردگی یا ایجاد تنش در محل اتصال شود.

رایج‌ترین فیلرهای تیتانیوم

در زمان انتخاب فیلر، همیشه توصیه می‌شود از محصولی استفاده شود که استانداردهای بین‌المللی مانند AWS A5.16 را پوشش دهد.

انتخاب الکترود تنگستن

در جوشکاری TIG، الکترود تنگستن وظیفه ایجاد قوس الکتریکی را بر عهده دارد. انتخاب نوع مناسب تنگستن باعث افزایش پایداری قوس، کنترل بهتر حوضچه مذاب و کاهش احتمال آلودگی جوش می‌شود.

مناسب‌ترین انواع تنگستن برای تیتانیوم

تنگستن لانتان‌دار (آبی یا طلایی)

• قوس بسیار پایدار
• عمر بالا
• استارت آسان
• انتخاب اول صنایع

تنگستن سریوم‌دار (خاکستری)

• مناسب جریان پایین
• مناسب ورق‌های نازک

تنگستن توریم‌دار (قرمز)

در گذشته بسیار رایج بود، اما به دلیل مسائل ایمنی و وجود مواد رادیواکتیو، امروزه در بسیاری از صنایع استفاده از آن کاهش یافته و الکترودهای لانتان‌دار یا سریوم‌دار جایگزین شده‌اند.

تجهیزات جانبی که نباید فراموش شوند

در بسیاری از پروژه‌ها، کیفیت جوش نه به دلیل دستگاه یا فیلر، بلکه به علت تجهیزات جانبی نامناسب کاهش پیدا می‌کند. برخی از ابزارهایی که نقش مهمی در موفقیت فرآیند دارند عبارت‌اند از:

• رگلاتور دقیق آرگون برای حفظ فشار و دبی ثابت گاز
• فلومتر کالیبره‌شده جهت تنظیم صحیح جریان گاز
• لنز گازی (Gas Lens) برای توزیع یکنواخت آرگون و ایجاد پوشش بهتر روی حوضچه مذاب
• برس استیل مخصوص تیتانیوم که فقط برای این فلز استفاده شود تا از انتقال ذرات آهن جلوگیری شود
• دستکش بدون پرز و تمیز برای جلوگیری از انتقال چربی و آلودگی به سطح قطعه
• استون یا حلال مناسب برای چربی‌زدایی کامل پیش از جوشکاری

آماده‌سازی قطعه قبل از جوشکاری تیتانیوم

یکی از بزرگ‌ترین اشتباهاتی که برخی جوشکاران مرتکب می‌شوند، تمرکز بیش از حد روی دستگاه جوش و نادیده گرفتن مرحله آماده‌سازی قطعه است. در حالی که در جوشکاری تیتانیوم، بیش از نیمی از کیفیت نهایی اتصال به آماده‌سازی صحیح سطح قطعه وابسته است.

تیتانیوم در دمای بالا تمایل زیادی به جذب آلودگی‌های محیطی دارد و حتی مقدار بسیار کمی روغن، گردوغبار، اثر انگشت یا ذرات آهن می‌تواند باعث تغییر رنگ جوش، کاهش مقاومت مکانیکی یا ایجاد عیوب متالورژیکی شود.

به همین دلیل، در صنایع حساس مانند هوافضا، تجهیزات پزشکی و پتروشیمی، قبل از شروع جوشکاری، مراحل آماده‌سازی با دقت و طبق دستورالعمل‌های مشخص انجام می‌شود.

مرحله اول: تمیز کردن سطح قطعه

اولین قدم، حذف کامل هرگونه آلودگی از سطح تیتانیوم است.

سطح فلز باید عاری از موارد زیر باشد:

• روغن
• گریس
• رطوبت
• گردوغبار
• اثر انگشت
• براده‌های فلزی
• ذرات آهن
• رنگ یا پوشش‌های سطحی

برای این کار معمولاً از استون یا حلال‌های مناسب استفاده می‌شود تا چربی و آلودگی‌های سطحی به‌طور کامل حذف شوند.

نکته تخصصی: استفاده از تینرهای نامرغوب یا حلال‌هایی که پس از تبخیر، باقی‌مانده روی سطح ایجاد می‌کنند، می‌تواند کیفیت جوش را کاهش دهد.

مرحله دوم: حذف لایه اکسیدی

در برخی قطعات، به‌ویژه قطعاتی که مدت زیادی در انبار نگهداری شده‌اند، ممکن است لایه اکسیدی ضخیم‌تری روی سطح تشکیل شده باشد.

در این شرایط، از برس استیل مخصوص تیتانیوم یا ابزارهای سایشی اختصاصی استفاده می‌شود.

نکته بسیار مهم این است که این برس نباید قبلاً برای فولاد یا استنلس استیل استفاده شده باشد؛ زیرا انتقال ذرات آهن به سطح تیتانیوم می‌تواند باعث آلودگی و افت کیفیت جوش شود.

مرحله سوم: آماده‌سازی لبه‌ها

اگر ضخامت قطعه زیاد باشد، معمولاً لبه‌ها قبل از جوشکاری پخ‌زنی می‌شوند تا نفوذ کامل جوش تضمین شود.

نوع پخ به عواملی مانند:

• ضخامت قطعه
• فرآیند جوشکاری
• تعداد پاس‌ها
• موقعیت جوش بستگی دارد.

لبه‌ها باید کاملاً صاف، بدون پلیسه و تمیز باشند تا احتمال ایجاد عیوب کاهش یابد.

مرحله چهارم: مونتاژ و فیکس کردن قطعات

قبل از شروع جوشکاری، قطعات باید به‌درستی در موقعیت خود ثابت شوند.

هرگونه جابه‌جایی هنگام جوشکاری می‌تواند باعث:

• عدم هم‌راستایی اتصال
• تغییر شکل
• ایجاد تنش
• کاهش کیفیت جوش شود.

به همین دلیل، استفاده از فیکسچرهای مناسب در پروژه‌های صنعتی اهمیت زیادی دارد.

تنظیمات دستگاه جوش TIG برای تیتانیوم

پس از آماده‌سازی قطعه، نوبت به تنظیم صحیح دستگاه می‌رسد.

تنظیمات دستگاه باید متناسب با:

• ضخامت قطعه
• قطر فیلر
• نوع گاز
• قطر تنگستن
• وضعیت جوشکاری انتخاب شود.

نوع جریان

برای اغلب پروژه‌های تیتانیوم از:

DCEN (Direct Current Electrode Negative)

استفاده می‌شود.

این حالت باعث:

• نفوذ مناسب
• پایداری قوس
• تمرکز بیشتر حرارت روی قطعه می‌شود.

شدت جریان (آمپر)

شدت جریان دقیق به ضخامت قطعه بستگی دارد، اما به‌صورت تقریبی می‌توان از جدول زیر استفاده کرد.

مقادیر فوق تقریبی هستند و با توجه به نوع اتصال، قطر الکترود، گاز محافظ، وضعیت جوشکاری و دستورالعمل سازنده دستگاه ممکن است نیاز به تنظیم داشته باشند.

پیش‌جریان گاز (Pre Flow)

قبل از روشن شدن قوس، چند لحظه گاز آرگون جریان پیدا می‌کند.

این کار باعث می‌شود:

• هوای داخل نازل خارج شود.
• الکترود محافظت شود.
• شروع قوس تمیزتر انجام شود.

پس‌جریان گاز (Post Flow)

یکی از مهم‌ترین تنظیمات در جوشکاری تیتانیوم، زمان پس‌جریان گاز است.

بعد از خاموش شدن قوس، آرگون همچنان باید روی جوش و الکترود جریان داشته باشد تا دمای فلز کاهش پیدا کند.

اگر این زمان کوتاه باشد، احتمال تغییر رنگ و اکسید شدن جوش افزایش پیدا می‌کند.

زاویه صحیح تورچ

زاویه تورچ تأثیر مستقیمی بر کیفیت محافظت گازی دارد.

در بیشتر پروژه‌ها، زاویه‌ای در حدود ۱۰ تا ۲۰ درجه نسبت به حالت عمود توصیه می‌شود.

زاویه بیش از حد باعث خروج گاز از روی حوضچه مذاب شده و احتمال آلودگی را افزایش می‌دهد.

فاصله نوک تنگستن تا قطعه

فاصله زیاد باعث ناپایداری قوس می‌شود.

فاصله بسیار کم نیز احتمال تماس الکترود با حوضچه مذاب را افزایش می‌دهد.

در اغلب پروژه‌ها، فاصله حدود ۲ تا ۳ میلی‌متر مناسب است، البته بسته به قطر تنگستن، شدت جریان و طراحی اتصال می‌تواند تغییر کند.

مراحل صحیح اجرای جوشکاری

یک جوشکار حرفه‌ای معمولاً مراحل زیر را رعایت می‌کند:

• مرحله اول: تمیزکاری کامل قطعه
• مرحله دوم: تنظیم جریان گاز
• مرحله سوم: بررسی نشتی سیستم گاز
• مرحله چهارم: ایجاد قوس بدون تماس
• مرحله پنجم: تشکیل حوضچه مذاب
• مرحله ششم: اضافه کردن فیلر به لبه حوضچه
• مرحله هفتم: حرکت یکنواخت تورچ
• مرحله هشتم: حفظ محافظت گازی تا خنک شدن جوش

رنگ جوش تیتانیوم چه چیزی را نشان می‌دهد؟

یکی از سریع‌ترین روش‌های ارزیابی کیفیت جوش تیتانیوم، بررسی رنگ سطح جوش است. برخلاف بسیاری از فلزات دیگر، تغییر رنگ در تیتانیوم فقط یک موضوع ظاهری نیست؛ بلکه نشان‌دهنده میزان تماس فلز داغ با اکسیژن و کیفیت محافظت گازی در حین جوشکاری است.

به همین دلیل، بسیاری از بازرسان جوش قبل از انجام آزمون‌های غیرمخرب، ظاهر و رنگ گرده جوش را بررسی می‌کنند تا دید اولیه‌ای از کیفیت فرآیند به دست آورند.

جدول تفسیر رنگ جوش تیتانیوم

نکته مهم: پذیرش یا رد یک جوش تنها بر اساس رنگ آن انجام نمی‌شود. در صنایع مختلف، معیارهای پذیرش به استانداردهای اجرایی، الزامات پروژه و نتایج آزمون‌های کیفی مانند بازرسی چشمی، تست‌های غیرمخرب (NDT) و آزمون‌های مکانیکی نیز بستگی دارد.

عیوب رایج در جوشکاری تیتانیوم و روش جلوگیری از آن‌ها

حتی اگر از بهترین دستگاه جوش، گاز محافظ و فیلر مناسب استفاده شود، رعایت نکردن جزئیات فرآیند می‌تواند باعث ایجاد عیوب مختلف در اتصال شود. برخی از این عیوب تنها ظاهر جوش را تحت تأثیر قرار می‌دهند، اما برخی دیگر می‌توانند استحکام مکانیکی، مقاومت به خوردگی و طول عمر قطعه را به‌طور قابل توجهی کاهش دهند.

شناخت این عیوب و دلایل ایجاد آن‌ها به جوشکار کمک می‌کند قبل از بروز مشکل، فرآیند را اصلاح کرده و از دوباره‌کاری یا مردود شدن قطعات جلوگیری کند.

تغییر رنگ جوش

تغییر رنگ، رایج‌ترین نشانه وجود مشکل در جوشکاری تیتانیوم است. هرچه میزان اکسیداسیون بیشتر باشد، رنگ جوش از نقره‌ای و طلایی به سمت آبی، بنفش، خاکستری یا سفید تغییر می‌کند.

دلایل ایجاد

• محافظت ناکافی با گاز آرگون
• قطع زودهنگام جریان گاز
• دبی نامناسب گاز محافظ
• وجود نشتی در سیستم گاز
• استفاده نکردن از Trailing Shield
• محافظت نکردن از ریشه جوش

روش جلوگیری

• استفاده از آرگون با خلوص بالا
• تنظیم صحیح Post Flow
• استفاده از Back Purge در لوله‌ها
• کنترل نشتی شیلنگ‌ها و اتصالات
• بررسی کیفیت نازل و Gas Lens

تخلخل (Porosity)

وجود حباب‌های گازی در فلز جوش یکی از عیوب مهم است که علاوه بر کاهش استحکام، مقاومت به خوردگی را نیز کاهش می‌دهد.

دلایل ایجاد

• رطوبت روی قطعه
• آلودگی فیلر
• روغن و گریس
• گاز محافظ آلوده
• دبی نامناسب گاز

روش جلوگیری

• تمیزکاری کامل قطعه
• نگهداری صحیح فیلرها
• استفاده از گاز خشک و باکیفیت
• جلوگیری از تماس دست با محل جوش

ترک در جوش

ترک از خطرناک‌ترین عیوب جوشکاری محسوب می‌شود و معمولاً در قطعاتی که تحت بار قرار دارند می‌تواند باعث شکست زودهنگام شود.

دلایل ایجاد

• آلودگی فلز
• انتخاب فیلر نامناسب
• تنش‌های زیاد
• طراحی نامناسب اتصال
• سرد شدن سریع در برخی شرایط

روش جلوگیری

• انتخاب صحیح فیلر
• رعایت ترتیب جوشکاری
• کاهش تنش‌های مونتاژی
• کنترل دقیق فرآیند

نفوذ ناکافی

در این حالت، فلز جوش به‌طور کامل در ریشه اتصال نفوذ نمی‌کند.

دلایل ایجاد

• جریان کم
• سرعت زیاد حرکت تورچ
• طراحی نامناسب شیار
• زاویه نامناسب تورچ

روش جلوگیری

• افزایش کنترل‌شده آمپر
• کاهش سرعت حرکت
• آماده‌سازی صحیح لبه‌ها
• انتخاب قطر مناسب فیلر

آلودگی تنگستن

تماس الکترود تنگستن با حوضچه مذاب باعث ورود ذرات تنگستن به فلز جوش می‌شود که در بسیاری از پروژه‌های حساس قابل قبول نیست.

روش جلوگیری

• حفظ فاصله مناسب
• استفاده از HF Start
• تیز کردن صحیح تنگستن
• تعویض تنگستن آلوده

اشتباهات رایج در جوشکاری تیتانیوم

بسیاری از مشکلات جوشکاری تیتانیوم نه به دلیل کیفیت تجهیزات، بلکه به علت اشتباهات ساده در اجرای فرآیند ایجاد می‌شوند.

رایج‌ترین اشتباهات عبارت‌اند از:

• ❌ استفاده از آرگون با خلوص پایین
• ❌ تمیز نکردن کامل قطعه
• ❌ لمس محل جوش با دست بدون دستکش
• ❌ استفاده از برس مشترک با فولاد
• ❌ قطع زودهنگام گاز محافظ
• ❌ انتخاب اشتباه فیلر
• ❌ استفاده از تنگستن آلوده
• ❌ افزایش بیش از حد آمپر
• ❌ سرعت حرکت نامناسب
• ❌ بی‌توجهی به محافظت پشت جوش

کاربردهای جوشکاری تیتانیوم

به دلیل ترکیب منحصربه‌فرد وزن کم، استحکام بالا و مقاومت عالی در برابر خوردگی، جوشکاری تیتانیوم در بسیاری از صنایع پیشرفته نقش کلیدی دارد.

• صنایع هوافضا: بدنه هواپیما، قطعات موتور جت، سازه‌های فضایی و تجهیزات نظامی از مهم‌ترین کاربردهای تیتانیوم هستند. کاهش وزن در این صنایع به کاهش مصرف سوخت و افزایش بهره‌وری کمک می‌کند.
• صنایع پزشکی: تیتانیوم به دلیل سازگاری زیستی بالا در ساخت ایمپلنت‌های ارتوپدی، پیچ و پلاک، مفاصل مصنوعی و تجهیزات جراحی کاربرد گسترده‌ای دارد.
• صنایع پتروشیمی: مخازن، مبدل‌های حرارتی، راکتورها و خطوط انتقال مواد خورنده به دلیل مقاومت بالای تیتانیوم در برابر خوردگی، معمولاً با این فلز ساخته می‌شوند.
• صنایع دریایی: آب دریا یکی از خورنده‌ترین محیط‌ها برای بسیاری از فلزات است، اما تیتانیوم مقاومت بسیار بالایی در برابر آن دارد. به همین دلیل در ساخت تجهیزات کشتی‌ها، آب‌شیرین‌کن‌ها و سکوهای دریایی استفاده می‌شود.
• نیروگاه‌ها: کندانسورها، مبدل‌های حرارتی و سیستم‌های خنک‌کننده نیروگاهی نیز از دیگر کاربردهای مهم تیتانیوم هستند.
• صنایع شیمیایی: در واحدهای تولید اسید، کلر، کودهای شیمیایی و سایر مواد خورنده، تجهیزات تیتانیومی به دلیل دوام بالا و کاهش هزینه‌های تعمیر و نگهداری استفاده می‌شوند.

جمع‌بندی

جوشکاری تیتانیوم یکی از دقیق‌ترین فرآیندهای جوشکاری در صنایع پیشرفته است و موفقیت آن بیش از هر چیز به رعایت جزئیات بستگی دارد. انتخاب فرآیند مناسب، استفاده از آرگون با خلوص بالا، تمیزکاری کامل قطعه، انتخاب فیلر متناسب با گرید فلز پایه و محافظت صحیح از حوضچه مذاب، مجموعه عواملی هستند که کیفیت نهایی اتصال را تعیین می‌کنند.

در اغلب پروژه‌های صنعتی، جوشکاری TIG (GTAW) همچنان بهترین انتخاب برای اتصال قطعات تیتانیومی محسوب می‌شود؛ زیرا کنترل بسیار خوبی بر حرارت و حوضچه مذاب فراهم می‌کند. البته برای دستیابی به یک جوش استاندارد، استفاده از تجهیزاتی مانند Trailing Shield، Back Purge و Gas Lens نیز در بسیاری از کاربردها ضروری است.

اگر این اصول به‌درستی رعایت شوند، اتصالات تیتانیومی علاوه بر استحکام بالا، مقاومت بسیار خوبی در برابر خوردگی، خستگی و شرایط سخت محیطی خواهند داشت و می‌توانند سال‌ها بدون افت عملکرد در صنایع حساس مورد استفاده قرار گیرند.
