علت داغ شدن کابل و انبر جوشکاری
علت داغ شدن کابل و انبر جوشکاری | بررسی کامل دلایل، عیبیابی و راهکارهای جلوگیری
⏱ اگر وقت مطالعه ندارید، این چند نکته را بدانید
در بیشتر موارد، داغ شدن کابل یا انبر جوشکاری به دلیل خرابی دستگاه نیست. تجربه کارشناسان تکنوجوش نشان میدهد که علت اصلی معمولاً به انتخاب نادرست کابل، کیفیت پایین اتصالات یا استفاده ناصحیح از تجهیزات مربوط میشود. اگر هنگام جوشکاری کابل بیش از حد گرم میشود، این موارد را بررسی کنید:
- ✅ از کابل با سطح مقطع متناسب با آمپر دستگاه استفاده کنید.
- ✅ طول کابل را تا حد امکان کوتاه نگه دارید تا افت ولتاژ کاهش یابد.
- ✅ کانکتورها، پیچهای اتصال و انبرها را بهصورت دورهای بازدید و محکم کنید.
- ✅ انبر ارت را فقط روی فلز تمیز و بدون رنگ یا زنگزدگی متصل کنید.
- ✅ از کابلهای مسی استاندارد و انبرهای متناسب با ظرفیت جریان استفاده کنید.
- ✅ چرخه کاری (Duty Cycle) دستگاه را رعایت کنید و از جوشکاری مداوم خارج از ظرفیت دستگاه بپرهیزید.
💡 نتیجه:
اگر فقط یک نقطه از کابل یا انبر داغ میشود، معمولاً مشکل از اتصال یا کانکتور همان قسمت است؛ اما اگر تمام طول کابل بهطور یکنواخت گرم میشود، احتمال زیاد سطح مقطع کابل برای جریان و طول مسیر مناسب نیست.
اگر فقط یک نقطه از کابل یا انبر داغ میشود، معمولاً مشکل از اتصال یا کانکتور همان قسمت است؛ اما اگر تمام طول کابل بهطور یکنواخت گرم میشود، احتمال زیاد سطح مقطع کابل برای جریان و طول مسیر مناسب نیست.
اگر هنگام جوشکاری متوجه شدهاید که کابل جوشکاری، انبر جوش یا انبر اتصال بیش از حد داغ میشود، نباید این موضوع را نادیده بگیرید. گرم شدن بیش از اندازه کابل یا تجهیزات جوشکاری میتواند نشانه وجود مشکلی در سیستم انتقال جریان باشد؛ مشکلی که در صورت بیتوجهی، علاوه بر کاهش کیفیت جوش، احتمال آسیب دیدن کابل، سوختن کانکتورها، کاهش عمر دستگاه جوش و حتی بروز خطراتی مانند آتشسوزی یا برقگرفتگی را افزایش میدهد.
در بسیاری از موارد، کاربران تصور میکنند داغ شدن کابل تنها به دلیل بالا بودن آمپر دستگاه است، در حالی که عوامل متعددی مانند انتخاب نادرست سطح مقطع کابل، طول زیاد کابل، شل بودن اتصالات، کیفیت پایین کابل، استفاده از انبرهای نامناسب، اکسید شدن کانکتورها، افزایش مقاومت الکتریکی و رعایت نکردن Duty Cycle دستگاه نیز نقش بسیار مهمی در ایجاد حرارت دارند.
از دیدگاه مهندسی برق، هر زمان جریان الکتریکی از یک هادی عبور میکند، بخشی از انرژی الکتریکی به دلیل مقاومت هادی به گرما تبدیل میشود. این پدیده که با عنوان Joule Heating (گرمایش ژولی) شناخته میشود، در صورت طراحی صحیح مدار کاملاً طبیعی است؛ اما زمانی که میزان تولید گرما از حد مجاز بیشتر شود، نشاندهنده وجود نقص در سیستم انتقال جریان است و باید علت آن بهصورت اصولی بررسی شود.
در این مقاله، بهصورت تخصصی و کاربردی بررسی میکنیم که:
- چرا کابل جوشکاری داغ میشود؟
- آیا داغ شدن انبر جوش طبیعی است؟
- چه عواملی باعث افزایش دمای کابل میشوند؟
- چگونه علت اصلی را تشخیص دهیم؟
- چه راهکارهایی برای جلوگیری از گرم شدن بیش از حد کابل و انبر وجود دارد؟
همچنین در ادامه مقاله، با استفاده از مثالهای واقعی، جداول تخصصی و نکات فنی، روش انتخاب کابل مناسب و عیبیابی سیستم جوشکاری را نیز بررسی خواهیم کرد تا بتوانید علاوه بر افزایش ایمنی، کیفیت جوش و عمر تجهیزات خود را نیز بهبود دهید.

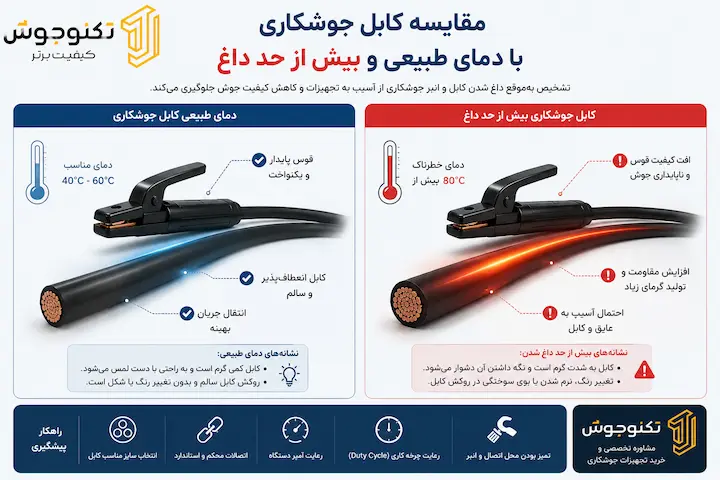

آیا داغ شدن کابل و انبر جوشکاری طبیعی است؟
یکی از رایجترین سؤالاتی که کاربران هنگام کار با دستگاههای جوشکاری مطرح میکنند این است که:
آیا داغ شدن کابل جوش طبیعی است یا نشانه خرابی تجهیزات؟
پاسخ این سؤال به میزان افزایش دما بستگی دارد.
در تمام سیستمهای جوشکاری، هنگام عبور جریانهای بالا (معمولاً بین ۱۰۰ تا ۵۰۰ آمپر)، مقداری گرما در کابل، انبر جوش و انبر اتصال تولید میشود. این گرما نتیجه طبیعی عبور جریان از هادیهای الکتریکی است و تا زمانی که در محدوده استاندارد باقی بماند، جای نگرانی ندارد.
اما اگر:
- نتوانید کابل را با دست نگه دارید؛
- روکش کابل نرم یا تغییر شکل پیدا کند؛
- بوی سوختگی احساس شود؛
- رنگ کانکتورها تغییر کند؛
- انبر جوش بیش از حد داغ شود؛
- یا پس از مدت کوتاهی کار، تجهیزات به شدت گرم شوند،
دیگر نمیتوان این وضعیت را طبیعی دانست و لازم است سیستم جوشکاری بهصورت کامل بررسی شود.
چرا کابل جوشکاری داغ میشود؟
برای پاسخ دقیق به این سؤال باید ابتدا نحوه تولید گرما در کابل را بشناسیم.
هر کابل دارای مقدار مشخصی مقاومت الکتریکی (Electrical Resistance) است. هرچه جریان بیشتری از کابل عبور کند، انرژی بیشتری به گرما تبدیل میشود.
رابطه تولید گرما به صورت زیر بیان میشود:
Heat = I² × R × t
که در آن:
- I = شدت جریان (آمپر)
- R = مقاومت کابل
- t = زمان عبور جریان
این رابطه نشان میدهد که افزایش آمپر تأثیر بسیار بیشتری نسبت به سایر عوامل بر تولید گرما دارد، زیرا جریان به توان دو میرسد. به همین دلیل، حتی افزایش جزئی در شدت جریان میتواند باعث افزایش قابل توجه دمای کابل شود.
برای مثال، اگر جریان از ۲۰۰ آمپر به ۳۰۰ آمپر افزایش یابد، میزان گرمای تولید شده بیش از دو برابر خواهد شد؛ به همین دلیل انتخاب کابل متناسب با ظرفیت دستگاه اهمیت بسیار زیادی دارد.

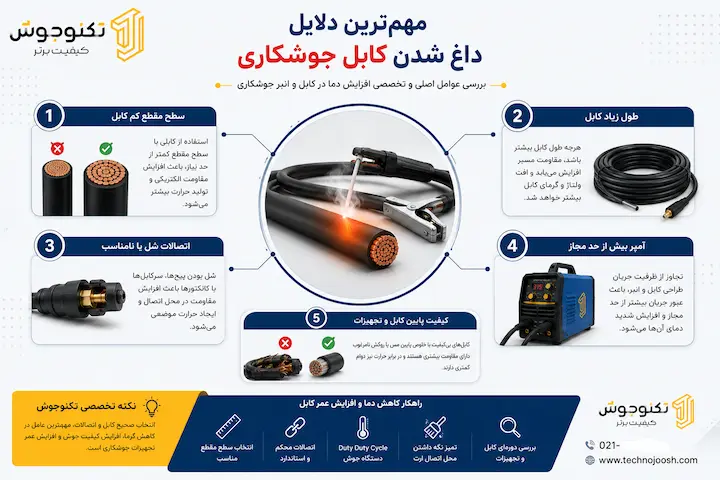

مهمترین دلایل داغ شدن کابل جوشکاری
در عمل، معمولاً یک عامل به تنهایی باعث داغ شدن کابل نمیشود؛ بلکه ترکیبی از چند مشکل به افزایش دما منجر میشود. در ادامه مهمترین دلایل را بررسی میکنیم.
۱. انتخاب کابل با سطح مقطع نامناسب
یکی از رایجترین اشتباهات، استفاده از کابلی است که سطح مقطع آن برای جریان مورد استفاده کافی نیست.
هرچه قطر کابل کمتر باشد، مقاومت الکتریکی آن بیشتر خواهد بود و در نتیجه گرمای بیشتری تولید میشود.
برای مثال، استفاده از کابل ۲۵ میلیمتر مربع برای جوشکاری مداوم با جریان ۳۰۰ آمپر باعث افزایش شدید دمای کابل، افت ولتاژ و کاهش کیفیت جوش خواهد شد.
در مقابل، استفاده از کابل با سطح مقطع مناسب باعث میشود:
- مقاومت کاهش یابد.
- افت ولتاژ کمتر شود.
- انتقال جریان پایدارتر باشد.
- عمر کابل افزایش پیدا کند.
- کیفیت قوس الکتریکی بهتر شود.
به همین دلیل، انتخاب سایز کابل باید بر اساس شدت جریان، طول کابل و چرخه کاری (Duty Cycle) انجام شود، نه صرفاً بر اساس قیمت یا در دسترس بودن.
۲. طول زیاد کابل
بسیاری از کاربران تصور میکنند تنها قطر کابل مهم است، در حالی که طول کابل نیز نقش تعیینکنندهای در افزایش مقاومت دارد.
هرچه طول کابل بیشتر باشد:
- مقاومت افزایش مییابد.
- افت ولتاژ بیشتر میشود.
- جریان سختتر منتقل میشود.
- کابل گرمتر خواهد شد.
برای مثال، اگر دو کابل با قطر یکسان داشته باشید اما یکی ۵ متر و دیگری ۲۰ متر باشد، کابل ۲۰ متری حرارت بیشتری تولید خواهد کرد؛ مگر اینکه سطح مقطع آن متناسب با طول افزایش یابد.
در پروژههای صنعتی بزرگ، افزایش طول کابل بدون افزایش سطح مقطع، یکی از مهمترین دلایل کاهش کیفیت جوش و داغ شدن تجهیزات است.
۳. کیفیت پایین کابل جوشکاری
تمام کابلهای موجود در بازار کیفیت یکسانی ندارند.
کابلهای استاندارد معمولاً از مس خالص با درصد رسانایی بالا ساخته میشوند و رشتههای انعطافپذیر زیادی دارند. این ساختار باعث کاهش مقاومت الکتریکی و افزایش انعطاف کابل میشود.
در مقابل، کابلهای بیکیفیت ممکن است:
- درصد خلوص مس پایینی داشته باشند.
- از آلیاژهای نامرغوب استفاده کنند.
- تعداد رشتههای کمتری داشته باشند.
- سطح مقطع واقعی آنها کمتر از مقدار درجشده باشد.
نتیجه این موارد، افزایش مقاومت، تولید گرمای بیشتر و کاهش عمر کابل است.
به همین دلیل، هنگام خرید کابل جوشکاری تنها به قطر اسمی توجه نکنید؛ کیفیت ساخت و استاندارد تولید نیز اهمیت بسیار زیادی دارد.
همچنین بخوانید: موتور برق مناسب جوشکاری کدام است
همچنین بخوانید: میزان مصرف برق دستگاه اینورتر

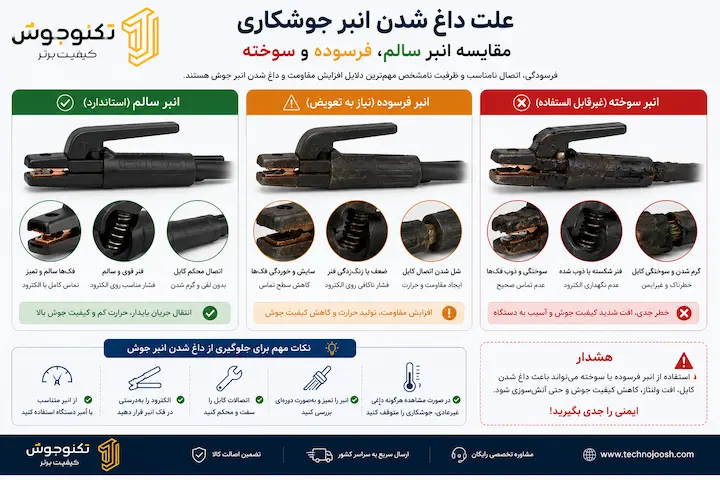

علت داغ شدن انبر جوشکاری
یکی از رایجترین مشکلاتی که جوشکاران در کارگاهها و پروژههای صنعتی با آن مواجه میشوند، داغ شدن بیش از حد انبر جوش (Electrode Holder) است. بسیاری از افراد تصور میکنند که این مشکل به خرابی دستگاه جوش مربوط میشود، اما در واقع در اغلب موارد، علت اصلی به نحوه انتقال جریان الکتریکی، کیفیت تجهیزات یا شرایط استفاده بازمیگردد.
انبر جوش در سیستم SMAW (جوشکاری با الکترود دستی) وظیفه انتقال جریانهای بالا، معمولاً بین 100 تا 500 آمپر، را از کابل به الکترود بر عهده دارد. هرگونه افزایش مقاومت در این مسیر باعث تبدیل بخشی از انرژی الکتریکی به گرما میشود. اگر این گرما از ظرفیت طراحی انبر بیشتر شود، دمای آن بهسرعت افزایش یافته و حتی ممکن است دسته عایق، فنر یا فک نگهدارنده الکترود آسیب ببیند.
مهمترین دلایل داغ شدن انبر جوش
۱. اتصال نامناسب الکترود
اگر الکترود بهدرستی داخل فک انبر قرار نگیرد یا سطح تماس بین فک و الکترود کم باشد، مقاومت الکتریکی افزایش پیدا میکند. در نتیجه، گرمای زیادی در محل اتصال تولید میشود.
نشانههای این مشکل عبارتاند از:
- جرقه زدن اطراف الکترود
- سیاه شدن محل اتصال
- تغییر رنگ فک انبر
- ذوب شدن تدریجی قسمت نگهدارنده
راهکار: همواره الکترود را بهطور کامل در فک قرار دهید و از سلامت فنر و فک انبر اطمینان حاصل کنید.
۲. فرسودگی فکهای انبر
در اثر استفاده طولانیمدت، فکهای انبر ممکن است ساییده شوند یا به دلیل حرارت و اکسیداسیون، سطح تماس مناسبی نداشته باشند. هرچه سطح تماس کمتر باشد، چگالی جریان افزایش یافته و حرارت بیشتری تولید میشود.
اگر مشاهده کردید که انبر برای نگه داشتن الکترود نیاز به فشار زیاد دارد یا الکترود درون آن لق میزند، زمان تعویض انبر یا قطعات آن فرا رسیده است.
۳. استفاده از انبر با ظرفیت آمپری پایین
هر انبر جوش برای محدوده مشخصی از جریان طراحی شده است. استفاده از یک انبر 200 آمپری در حالی که دستگاه روی 300 یا 350 آمپر تنظیم شده، باعث افزایش شدید دما و کاهش عمر انبر خواهد شد.
جدول زیر ظرفیت تقریبی انبرهای رایج را نشان میدهد:
| ظرفیت انبر | محدوده مناسب جریان |
|---|---|
| 200 آمپر | تا 180 آمپر |
| 300 آمپر | 180 تا 280 آمپر |
| 400 آمپر | 280 تا 380 آمپر |
| 500 آمپر | 380 تا 500 آمپر |
نکته: در پروژههای صنعتی بهتر است همیشه از انبری با ظرفیت بالاتر از جریان کاری استفاده شود تا ضریب ایمنی افزایش یابد.
۴. شل بودن اتصال کابل به انبر
یکی از شایعترین ایرادهایی که در بازدیدهای فنی مشاهده میشود، شل بودن پیچ اتصال کابل به انبر است. این موضوع باعث افزایش مقاومت در محل اتصال و در نتیجه تولید حرارت موضعی میشود.
نشانههای این مشکل:
- گرم شدن فقط انتهای انبر
- تغییر رنگ پیچ اتصال
- ذوب شدن روکش کابل در نزدیکی انبر
- بوی سوختگی
این مشکل معمولاً با سفت کردن اتصال یا تعویض سرکابل استاندارد برطرف میشود.

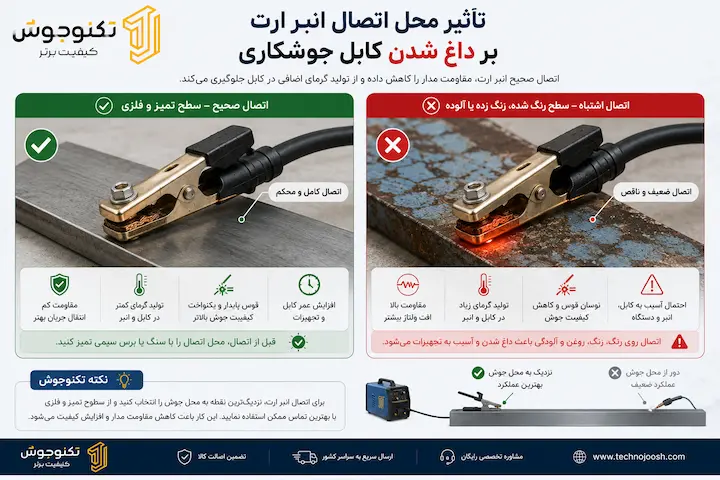

علت داغ شدن انبر اتصال (ارت)
انبر اتصال یا Earth Clamp نقش بسیار مهمی در تکمیل مدار الکتریکی دارد. اگر این قطعه نتواند جریان را بهخوبی به قطعه کار منتقل کند، کل مدار دچار افزایش مقاومت شده و بخشی از انرژی به گرما تبدیل میشود.
متأسفانه بسیاری از کاربران اهمیت انبر اتصال را کمتر از انبر جوش میدانند، در حالی که کیفیت پایین اتصال ارت میتواند حتی باعث ناپایداری قوس و کاهش نفوذ جوش نیز شود.
دلایل رایج داغ شدن انبر اتصال
اتصال روی سطح رنگشده یا زنگزده
یکی از اشتباهات متداول، اتصال انبر ارت روی سطوح دارای رنگ، زنگزدگی، روغن یا آلودگی است. این لایهها مقاومت الکتریکی را افزایش میدهند و باعث تولید گرمای قابل توجهی در محل تماس میشوند.
راهکار: قبل از اتصال، محل موردنظر را تا رسیدن به فلز تمیز، برسکاری یا سنگزنی کنید.
ضعیف شدن فنر انبر
اگر فنر انبر قدرت کافی نداشته باشد، فشار تماس کاهش یافته و مقاومت الکتریکی افزایش مییابد. در چنین شرایطی، حتی اگر سطح قطعه تمیز باشد، انتقال جریان بهدرستی انجام نمیشود.
کوچک بودن سطح تماس
برخی از انبرهای ارزانقیمت دارای فکهای باریک یا طراحی ضعیف هستند که سطح تماس کمی با قطعه ایجاد میکنند. این موضوع باعث افزایش چگالی جریان و در نتیجه داغ شدن انبر میشود.
تأثیر شل بودن اتصالات و کانکتورها
یکی از مهمترین عواملی که در بسیاری از کارگاهها نادیده گرفته میشود، وضعیت کانکتورهای DINSE و محل اتصال کابلها است.
حتی اگر کابل، انبر و دستگاه کاملاً سالم باشند، یک اتصال شل میتواند باعث ایجاد حرارت بسیار زیاد شود.
علائم شل بودن کانکتورها عبارتاند از:
- گرم شدن فقط محل اتصال
- تغییر رنگ کانکتور به قهوهای یا آبی
- مشاهده جرقه هنگام حرکت کابل
- افت کیفیت قوس
- نوسان آمپر
در بازرسیهای دورهای، تمامی پیچها، سرکابلها و کانکتورها باید بررسی و در صورت مشاهده آثار اکسیداسیون یا سوختگی تعویض شوند.
نقش Duty Cycle در داغ شدن کابل و انبر
یکی از مفاهیم بسیار مهم که بسیاری از کاربران به آن توجه نمیکنند، Duty Cycle یا چرخه کاری دستگاه جوش است.
Duty Cycle مشخص میکند که دستگاه در یک بازه زمانی ۱۰ دقیقهای، چه مدت میتواند با جریان مشخص بهطور مداوم کار کند، بدون اینکه بیش از حد داغ شود.
به عنوان مثال:
- ۶۰٪ Duty Cycle در ۳۰۰ آمپر یعنی دستگاه میتواند ۶ دقیقه با جریان ۳۰۰ آمپر کار کند و سپس باید حدود ۴ دقیقه برای خنک شدن متوقف شود.
اگر این محدودیت رعایت نشود:
- کابلها مدت طولانیتری تحت جریان بالا قرار میگیرند.
- انبر جوش و انبر اتصال فرصت دفع حرارت را از دست میدهند.
- دمای تجهیزات بهتدریج افزایش یافته و احتمال آسیب به عایقها، کانکتورها و حتی برد قدرت دستگاه بیشتر میشود.
بنابراین، رعایت چرخه کاری نهتنها عمر دستگاه را افزایش میدهد، بلکه از داغ شدن بیش از حد کابل و تجهیزات نیز جلوگیری میکند.

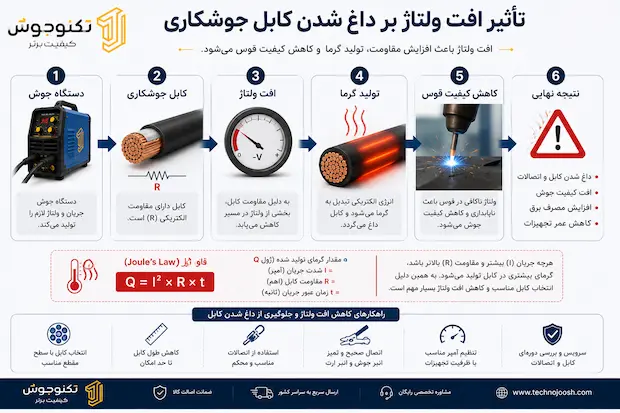

تأثیر افت ولتاژ (Voltage Drop) بر داغ شدن کابل جوشکاری
یکی از عوامل مهم اما کمتر شناختهشده در افزایش دمای کابل و کاهش کیفیت جوش، افت ولتاژ است. بسیاری از کاربران تنها به آمپر دستگاه توجه میکنند، در حالی که طول کابل، سطح مقطع و کیفیت اتصالات نیز بر ولتاژ مؤثر در قوس الکتریکی تأثیر مستقیم دارند.
افت ولتاژ به معنای کاهش ولتاژ در مسیر انتقال جریان از دستگاه جوش تا محل قوس است. هرچه مقاومت کابل بیشتر باشد، بخشی از انرژی الکتریکی قبل از رسیدن به الکترود به گرما تبدیل میشود. نتیجه این فرآیند، گرم شدن کابل، ناپایداری قوس و کاهش راندمان جوشکاری است.
اگر افت ولتاژ از حد مجاز بیشتر شود، اپراتور معمولاً برای جبران کاهش قدرت قوس، آمپر دستگاه را افزایش میدهد. این کار گرچه ممکن است بهطور موقت قوس را پایدارتر کند، اما باعث عبور جریان بیشتری از کابل شده و دمای آن را به شکل قابل توجهی افزایش میدهد. این چرخه معیوب، یکی از رایجترین دلایل آسیب به کابلها و کانکتورهای جوشکاری در پروژههای صنعتی است.
قانون ژول (Joule Heating) و ارتباط آن با داغ شدن کابل
از دیدگاه مهندسی برق، تولید گرما در کابل بر اساس قانون ژول انجام میشود. این قانون بیان میکند:
Q = I² × R × t
که در آن:
- Q = انرژی گرمایی تولیدشده
- I = شدت جریان (آمپر)
- R = مقاومت الکتریکی
- t = زمان عبور جریان
این رابطه نشان میدهد که افزایش جریان تأثیر بسیار بیشتری نسبت به سایر عوامل دارد، زیرا مقدار جریان به توان دو میرسد.
مثال عددی
فرض کنید مقاومت یک مسیر کابل ثابت باشد.
- در ۲۰۰ آمپر، مقدار گرما متناسب با 40,000 خواهد بود.
- در ۳۰۰ آمپر، این مقدار به 90,000 میرسد.
یعنی تنها با افزایش ۵۰ درصدی جریان، گرمای تولیدشده بیش از دو برابر میشود. به همین دلیل، استفاده از کابل با سطح مقطع مناسب و رعایت ظرفیت تجهیزات اهمیت بسیار زیادی دارد.

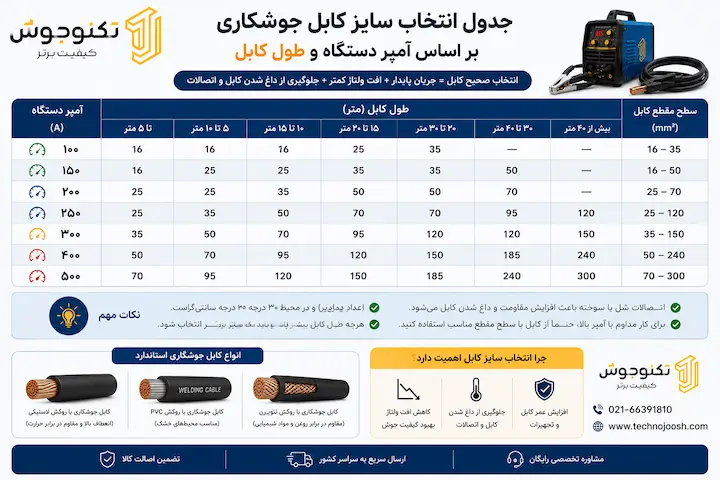

جدول انتخاب سایز کابل جوشکاری بر اساس شدت جریان
توجه: مقادیر زیر برای کابلهای مسی استاندارد و طول تقریبی تا ۱۰ متر در هر مسیر ارائه شدهاند. در صورت افزایش طول کابل، لازم است سطح مقطع نیز افزایش یابد.
| جریان جوشکاری (آمپر) | حداقل سطح مقطع کابل (mm²) | سطح مقطع پیشنهادی برای کار مداوم |
|---|---|---|
| 100 | 16 | 25 |
| 150 | 25 | 35 |
| 200 | 35 | 50 |
| 250 | 50 | 50 |
| 300 | 50 | 70 |
| 350 | 70 | 95 |
| 400 | 95 | 120 |
| 500 | 120 | 150 |
نکته: اگر طول کابل بیش از ۲۰ متر باشد، معمولاً باید یک سایز بالاتر انتخاب شود تا افت ولتاژ و افزایش دما کنترل شود.
جدول نشانهها و علت احتمالی
| علامت مشاهدهشده | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| تمام کابل گرم است | سطح مقطع کوچک یا جریان زیاد | استفاده از کابل ضخیمتر |
| فقط نزدیک انبر داغ است | اتصال شل یا انبر فرسوده | بررسی و تعویض اتصال |
| فقط کانکتور داغ میشود | اکسید شدن یا شل بودن DINSE | تمیزکاری یا تعویض کانکتور |
| فقط انبر اتصال گرم است | اتصال ضعیف به قطعه کار | تمیز کردن سطح و تعویض انبر |
| روکش کابل نرم شده است | افزایش بیش از حد دما | توقف کار و بررسی کل سیستم |
| بوی سوختگی احساس میشود | مقاومت بالا یا اضافهبار | قطع فوری عملیات و عیبیابی |

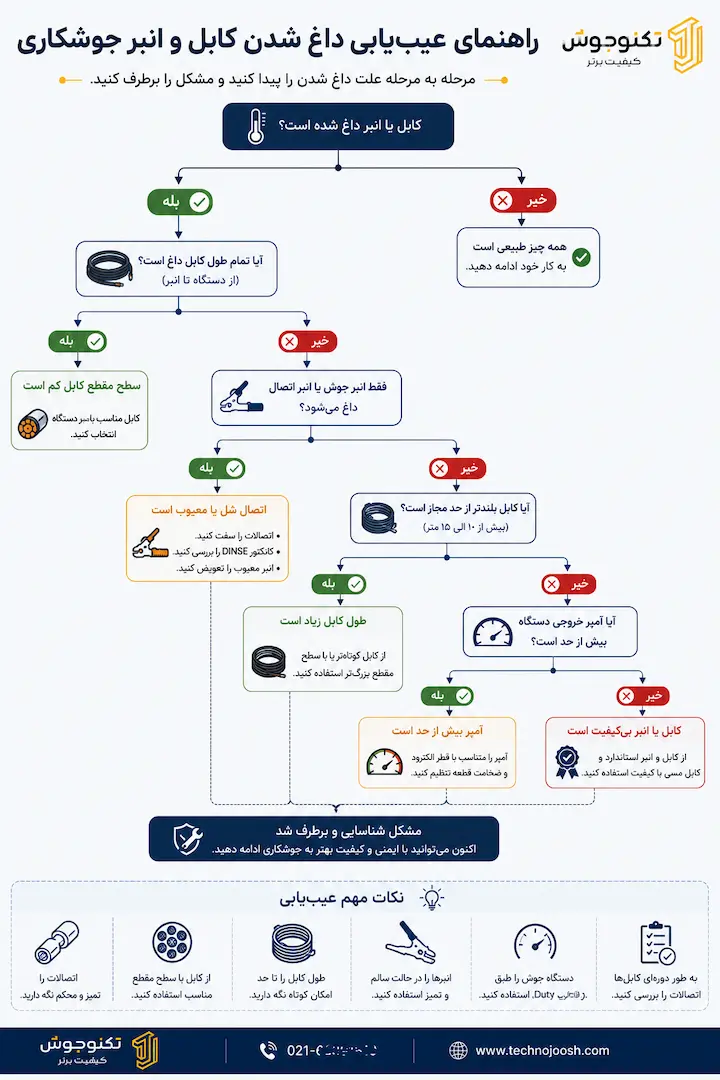

چگونه علت داغ شدن کابل را مرحلهبهمرحله عیبیابی کنیم؟
اگر کابل یا انبر جوشکاری بیش از حد گرم میشود، بدون بررسی دقیق نباید بلافاصله دستگاه جوش را مقصر دانست. بهتر است مراحل زیر را به ترتیب انجام دهید:
مرحله اول: بررسی کابل
- وجود بریدگی، ترک یا پارگی روکش
- تغییر رنگ یا سخت شدن کابل
- لهشدگی یا خمشدگی شدید
مرحله دوم: بررسی اتصالات
تمام پیچها و کانکتورها را کنترل کنید.
اگر هر یک از موارد زیر مشاهده شد:
- تغییر رنگ
- آثار جرقه
- شل بودن اتصال
- زنگزدگی
- اکسیداسیون
ابتدا مشکل اتصال را برطرف کنید.
مرحله سوم: بررسی انبر جوش
موارد زیر را کنترل کنید:
- سلامت فنر
- سالم بودن فکها
- ظرفیت آمپری انبر
- تمیز بودن محل تماس
مرحله چهارم: بررسی انبر اتصال
انبر ارت باید روی فلز تمیز و بدون رنگ یا زنگزدگی متصل شود. استفاده از سطوح آلوده یکی از مهمترین دلایل افزایش مقاومت مدار است.
مرحله پنجم: بررسی آمپر دستگاه
اگر دستگاه روی آمپری بالاتر از ظرفیت کابل یا انبر تنظیم شده باشد، افزایش دما کاملاً طبیعی خواهد بود. در این شرایط یا باید جریان کاهش یابد یا تجهیزات با ظرفیت بالاتر استفاده شوند.

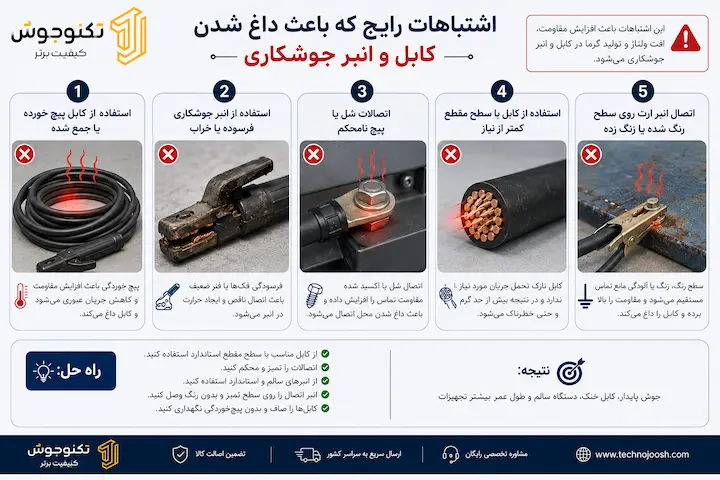

اشتباهات رایج که باعث داغ شدن کابل میشوند
بسیاری از خرابیهای کابل و انبر نتیجه چند اشتباه ساده اما پرتکرار هستند:
- استفاده از کابل آلومینیومی به جای کابل مسی استاندارد
- خرید کابل صرفاً بر اساس قیمت
- افزایش طول کابل بدون افزایش سطح مقطع
- استفاده از انبر با ظرفیت کمتر از آمپر کاری
- بستن ضعیف سرکابلها
- استفاده از کانکتورهای فرسوده
- جوشکاری مداوم بدون رعایت Duty Cycle
- اتصال انبر ارت روی سطوح رنگشده یا زنگزده
- بیتوجهی به سرویس دورهای تجهیزات
- استفاده از کابلهایی با سطح مقطع واقعی کمتر از مقدار درجشده
چگونه از داغ شدن کابل و انبر جوشکاری جلوگیری کنیم؟
جلوگیری از افزایش بیش از حد دمای کابل و تجهیزات جوشکاری، تنها به انتخاب یک کابل ضخیمتر محدود نمیشود. در واقع، مجموعهای از عوامل شامل انتخاب صحیح تجهیزات، نصب اصولی، نگهداری دورهای و رعایت دستورالعملهای کاری در کنار یکدیگر باعث میشوند سیستم انتقال جریان با کمترین مقاومت و بیشترین راندمان عمل کند.
رعایت توصیههای زیر میتواند عمر کابل، انبر جوش، انبر اتصال و حتی دستگاه جوش را به شکل قابل توجهی افزایش دهد.
۱. کابل مناسب با جریان واقعی انتخاب کنید
پیش از خرید کابل، شدت جریان واقعی دستگاه، مدت زمان جوشکاری، نوع فرآیند و طول مسیر کابل را مشخص کنید. استفاده از کابل با سطح مقطع کمتر از مقدار مورد نیاز، مهمترین عامل افزایش دما و افت ولتاژ است.
۲. تا حد امکان طول کابل را کاهش دهید
هر متر افزایش طول کابل باعث افزایش مقاومت الکتریکی میشود. اگر ناچار به استفاده از کابل بلند هستید، سطح مقطع کابل را نیز متناسب با طول آن افزایش دهید.
۳. اتصالات را بهصورت دورهای بررسی کنید
حداقل ماهی یک بار موارد زیر را کنترل کنید:
- کانکتورهای DINSE
- پیچهای اتصال کابل
- سرکابلها
- انبر جوش
- انبر اتصال
وجود هرگونه شلشدگی، تغییر رنگ یا آثار جرقه، نشانه نیاز به تعمیر یا تعویض قطعه است.
۴. از کابل و انبر استاندارد استفاده کنید
کابلهای مسی استاندارد با انعطاف بالا، مقاومت کمتری دارند و جریان را با افت ولتاژ کمتری منتقل میکنند. همچنین انبرهای دارای ظرفیت آمپری مناسب، گرمای کمتری تولید کرده و عمر بیشتری دارند.
۵. چرخه کاری (Duty Cycle) دستگاه را رعایت کنید
کار مداوم با حداکثر آمپر، بدون در نظر گرفتن زمان استراحت دستگاه، نهتنها باعث داغ شدن کابل و انبر میشود، بلکه فشار زیادی به قطعات قدرت دستگاه نیز وارد میکند. همواره مطابق مشخصات سازنده، زمانهای استراحت را رعایت کنید.
۶. محل اتصال انبر ارت را تمیز نگه دارید
پیش از اتصال انبر ارت، رنگ، زنگزدگی، روغن و آلودگیهای سطح قطعه را حذف کنید. یک اتصال تمیز، مقاومت مدار را کاهش داده و از تولید گرمای اضافی جلوگیری میکند.
چکلیست بازدید قبل از شروع جوشکاری
پیش از روشن کردن دستگاه، موارد زیر را بررسی کنید:
- روکش کابل سالم و بدون پارگی باشد.
- سطح مقطع کابل متناسب با آمپر انتخاب شده باشد.
- کابل پیچخوردگی یا لهشدگی نداشته باشد.
- کانکتورها کاملاً در جای خود قفل شده باشند.
- یچهای اتصال محکم باشند.
- انبر جوش و انبر اتصال سالم باشند.
- محل اتصال ارت تمیز باشد.
- آمپر دستگاه با ظرفیت کابل و انبر مطابقت داشته باشد.
- طول کابل تا حد امکان کوتاه باشد.
- Duty Cycle دستگاه رعایت شود.
اجرای این چکلیست تنها چند دقیقه زمان میبرد، اما میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند.
جمعبندی
داغ شدن کابل، انبر جوش یا انبر اتصال در بسیاری از موارد نتیجه مستقیم افزایش مقاومت الکتریکی در مسیر انتقال جریان است. عواملی مانند انتخاب نادرست سطح مقطع کابل، طول زیاد مسیر، کیفیت پایین کابل، شل بودن اتصالات، فرسودگی انبرها، اکسید شدن کانکتورها و رعایت نکردن چرخه کاری دستگاه، همگی میتوانند باعث تولید گرمای اضافی شوند.
با انتخاب کابل استاندارد، استفاده از انبر متناسب با جریان، تمیز نگه داشتن محل اتصال ارت، سرویس دورهای تجهیزات و رعایت Duty Cycle، میتوان از بیشتر این مشکلات جلوگیری کرد و ضمن افزایش ایمنی، کیفیت جوش و عمر تجهیزات را نیز بهبود بخشید.
هشدار حقوقی و شرعی
این مقاله حاصل ساعتها تحقیق، بررسی منابع تخصصی بینالمللی، تجربه عملی در حوزه جوشکاری و تولید محتوای اختصاصی توسط تیم فنی تکنوجوش است.
تمامی حقوق مادی و معنوی این محتوا متعلق به تکنوجوش بوده و هرگونه کپیبرداری، بازنشر، ترجمه، استفاده تجاری یا انتشار بخشی یا تمام مطالب بدون کسب مجوز کتبی از تکنوجوش، مطابق قوانین حمایت از حقوق مؤلفان و مالکیت فکری، غیرقانونی و قابل پیگیری خواهد بود.
همچنین از منظر اخلاق حرفهای و شرعی، استفاده از زحمات و محتوای اختصاصی دیگران بدون ذکر منبع و کسب اجازه، مصداق تضییع حقوق صاحب اثر بوده و مسئولیت آن بر عهده فرد یا مجموعه استفادهکننده خواهد بود.
لطفاً در صورت نیاز به استفاده از مطالب این مقاله، تنها با ذکر منبع و لینک مستقیم به سایت تکنوجوش اقدام نمایید.
© TechnoJoosh.com | مرجع تخصصی تجهیزات و مواد مصرفی جوشکاری در ایران
تکنوجوش
با سلام اصلی ترین نکته برای داغ شوند کابل اتصال جوشکاری
ا- اتصال خوب نداشتن چنانچه اگر اتصال شل باشد کابل شروع به داغ شدن میکنه
۲-انتخاب قطب جوشکاری چنانچه اگر شما از قطب مستقیم استفاده مشکلات کم است واگر قطب معکوس استفاده کنید یعنی شما مثبت به انبر ومنفی را به اتصال با کمی آمپر بالا کابل اتصال شروع به داغ شدن میکند
۳
۴
.
.
.
در جواب این دوستی که در کامنتها گفته اگر انبر را به مثبت و اتصال را به منفی وصل کنیم کابل داغ میشود پس اگر اینجور باشه کارخانه اشتباه نوشته که انبر را به مثبت وصل کنید🤭🥴😔🤢🥺
