چرا جوش آرگون سیاه می‌شود؟ 10 علت اصلی سیاه شدن جوش TIG و روش رفع آن

مقدمه

سیاه شدن جوش آرگون یکی از رایج‌ترین مشکلاتی است که بسیاری از جوشکاران TIG با آن مواجه می‌شوند. این مشکل معمولاً در جوشکاری استنلس استیل، لوله‌های استیل، مخازن صنایع غذایی، تجهیزات دارویی و قطعات حساس بیشتر دیده می‌شود.

بسیاری از افراد تصور می‌کنند سیاه شدن جوش تنها یک مشکل ظاهری است، اما در واقع تغییر رنگ جوش می‌تواند نشانه‌ای از اکسیداسیون شدید، کاهش مقاومت خوردگی و حتی افت کیفیت مکانیکی اتصال باشد.

در یک جوش آرگون استاندارد، سطح جوش معمولاً به رنگ نقره‌ای، طلایی روشن یا حداکثر آبی کم‌رنگ دیده می‌شود. اما زمانی که رنگ جوش به قهوه‌ای تیره، خاکستری یا سیاه تبدیل شود، نشان می‌دهد محافظت گازی به درستی انجام نشده و فلز مذاب با اکسیژن محیط واکنش داده است.

در صنایع حساس مانند صنایع غذایی، دارویی، پتروشیمی و ساخت تجهیزات استنلس استیل، وجود جوش سیاه معمولاً به عنوان یک عیب جوشکاری شناخته می‌شود و در بسیاری از پروژه‌ها قابل قبول نیست.

در این مقاله از تکنوجوش مهم‌ترین دلایل سیاه شدن جوش آرگون و روش‌های جلوگیری از آن را بررسی می‌کنیم.

سیاه شدن جوش آرگون نشانه چیست؟

زمانی که فلز مذاب در فرآیند TIG به اندازه کافی توسط گاز آرگون محافظت نشود، اکسیژن، نیتروژن و سایر گازهای موجود در هوا با سطح جوش واکنش می‌دهند.

نتیجه این واکنش ایجاد لایه‌های اکسیدی روی سطح جوش است که باعث تغییر رنگ آن می‌شود.

هرچه شدت اکسیداسیون بیشتر باشد، رنگ جوش از نقره‌ای به طلایی، سپس آبی، بنفش، قهوه‌ای و در نهایت سیاه تغییر می‌کند.

به همین دلیل رنگ جوش یکی از ساده‌ترین روش‌های ارزیابی کیفیت جوش آرگون محسوب می‌شود.

رنگ‌های مختلف جوش استیل چه معنایی دارند؟

در جوشکاری استنلس استیل، رنگ سطح جوش اطلاعات ارزشمندی درباره میزان محافظت گازی و کیفیت فرآیند جوشکاری ارائه می‌دهد.

رنگ نقره‌ای

بهترین حالت ممکن است.

• محافظت گازی عالی
• حداقل اکسیداسیون
• بالاترین مقاومت خوردگی

رنگ طلایی

وضعیت بسیار خوب

• اکسیداسیون بسیار کم
• کیفیت مناسب جوش
• قابل قبول برای اکثر پروژه‌ها

رنگ آبی روشن

قابل قبول اما نیازمند بررسی

• افزایش دمای جوش
• کاهش نسبی محافظت گازی

رنگ بنفش

نشانه شروع مشکل

• اکسیداسیون قابل توجه
• افت مقاومت خوردگی

رنگ قهوه‌ای

کیفیت نامناسب

• محافظت ناکافی گاز
• احتمال کاهش عمر قطعه

رنگ سیاه

نامطلوب‌ترین حالت

• اکسیداسیون شدید
• افت کیفیت جوش
• نیاز به اصلاح فرآیند جوشکاری

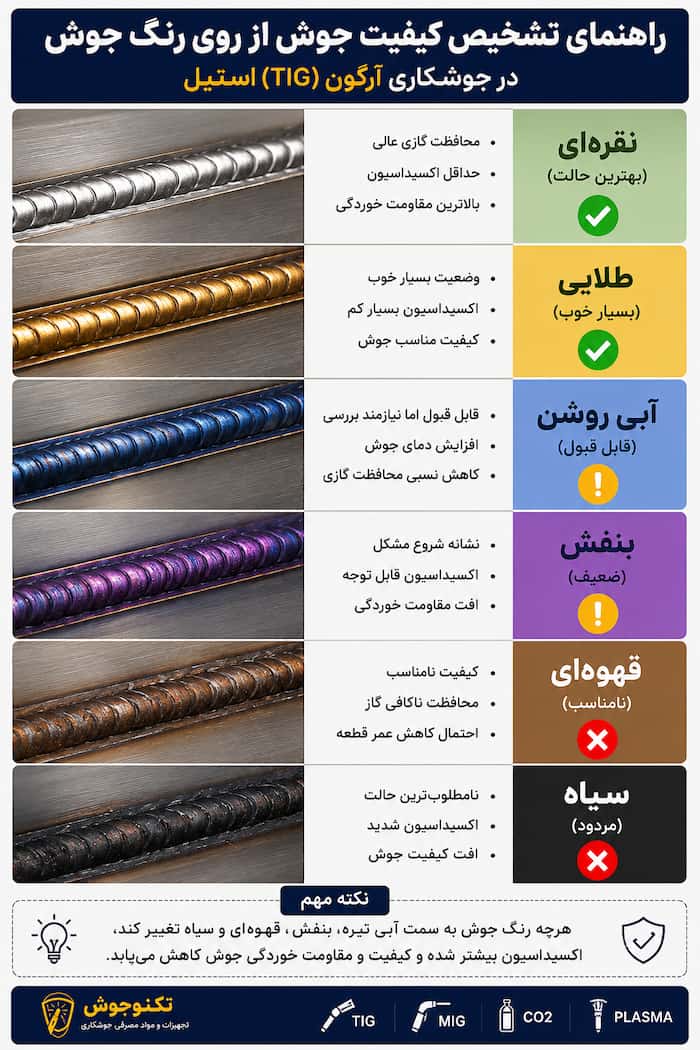

جدول تشخیص رنگ جوش آرگون

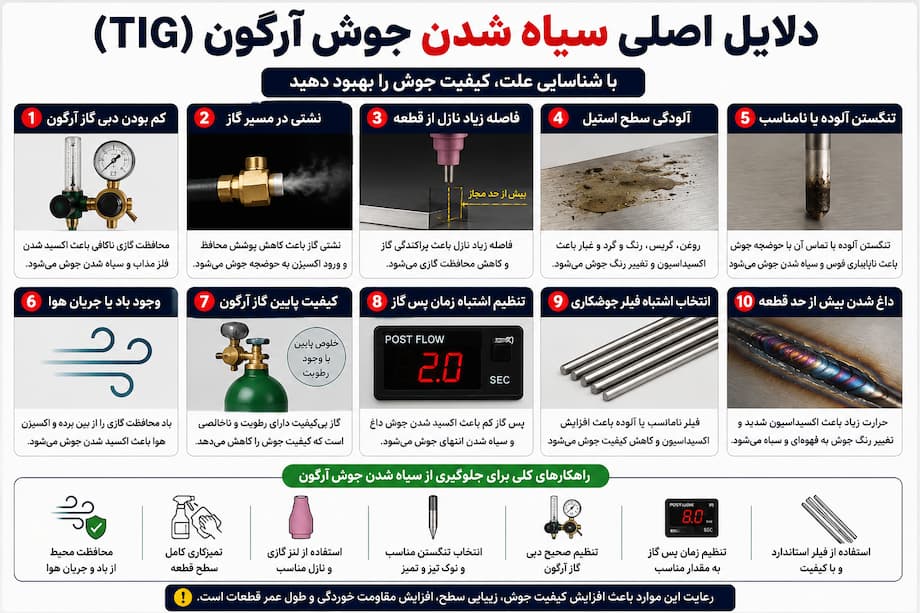

چرا نباید جوش استیل سیاه شود؟

بسیاری از افراد تصور می‌کنند سیاه شدن جوش تنها ظاهر قطعه را خراب می‌کند، اما در واقع این مشکل می‌تواند اثرات جدی‌تری داشته باشد.

مهم‌ترین مشکلات ناشی از سیاه شدن جوش عبارت‌اند از:

• کاهش مقاومت خوردگی استیل
• افزایش احتمال زنگ‌زدگی
• کاهش عمر قطعه
• افت کیفیت ظاهری جوش
• عدم تایید در پروژه‌های حساس
• افزایش هزینه‌های تمیزکاری و بازکاری

به همین دلیل در پروژه‌های حرفه‌ای همواره تلاش می‌شود جوش آرگون با حداقل تغییر رنگ و حداکثر محافظت گازی انجام شود.

علت اول: کم بودن دبی گاز آرگون

مهم‌ترین علت سیاه شدن جوش آرگون، کافی نبودن گاز محافظ است.

در فرآیند TIG گاز آرگون وظیفه دارد حوضچه مذاب را از تماس با اکسیژن و نیتروژن هوا محافظت کند. اگر مقدار گاز کمتر از حد نیاز باشد، سطح جوش به سرعت اکسید شده و رنگ آن از طلایی و آبی به قهوه‌ای و در نهایت سیاه تغییر می‌کند.

نشانه‌های کم بودن دبی گاز

• تغییر رنگ شدید جوش
• اکسید شدن نوک تنگستن
• ایجاد دوده روی سطح جوش
• کاهش کیفیت ظاهری جوش

روش رفع مشکل

• بررسی تنظیم فلومتر
• افزایش دبی گاز متناسب با قطر نازل
• بررسی فشار خروجی کپسول
• کنترل سلامت مانومتر

علت دوم: نشتی در مسیر گاز آرگون

گاهی فلومتر عدد مناسبی را نشان می‌دهد اما بخشی از گاز قبل از رسیدن به تورچ از سیستم خارج می‌شود.

این نشتی می‌تواند در شیلنگ، مانومتر، اتصالات تورچ یا اورینگ‌ها وجود داشته باشد.

در چنین شرایطی محافظت گازی کامل انجام نمی‌شود و جوش تیره خواهد شد.

نشانه‌های نشتی

• خالی شدن سریع کپسول
• مصرف غیرعادی گاز
• سیاه شدن ناگهانی جوش
• اکسید شدن تنگستن

روش رفع مشکل

تمام اتصالات را به صورت دوره‌ای بررسی کنید و در صورت نیاز اورینگ‌ها و قطعات مصرفی تورچ را تعویض نمایید.

علت سوم: فاصله زیاد نازل از قطعه

یکی از اشتباهات رایج جوشکاران تازه‌کار نگه داشتن بیش از حد تورچ از سطح قطعه است.

هرچه فاصله نازل بیشتر شود، احتمال ورود هوای محیط به منطقه محافظت شده افزایش پیدا می‌کند.

فاصله مناسب نازل

در اکثر کاربردهای TIG فاصله 3 تا 6 میلی‌متر بهترین نتیجه را ایجاد می‌کند.

مشکلات ناشی از فاصله زیاد

• سیاه شدن جوش
• ناپایداری قوس
• افزایش مصرف گاز
• کاهش کیفیت ظاهری جوش

روش رفع مشکل

تورچ را نزدیک قطعه نگه دارید و در صورت امکان از لنز گازی استفاده کنید.

علت چهارم: آلودگی سطح استیل

حتی اگر گاز محافظ کاملاً مناسب باشد، وجود آلودگی روی سطح قطعه می‌تواند باعث سیاه شدن جوش شود.

رایج‌ترین آلودگی‌ها عبارت‌اند از:

• روغن
• گریس
• رطوبت
• رنگ
• گرد و غبار
• اکسیدهای سطحی

این مواد هنگام جوشکاری می‌سوزند و باعث تغییر رنگ شدید جوش می‌شوند.

روش رفع مشکل

قبل از جوشکاری:

✅ سطح را با استون تمیز کنید.

✅ از برس استیل ضدزنگ استفاده کنید.

✅ تمام آلودگی‌ها را حذف نمایید.

علت پنجم: تنگستن آلوده یا نامناسب

تنگستن نقش مهمی در کیفیت قوس و ظاهر نهایی جوش دارد.

اگر نوک تنگستن آلوده باشد یا در حین جوشکاری با حوضچه مذاب تماس پیدا کند، قوس ناپایدار شده و احتمال اکسید شدن جوش افزایش پیدا می‌کند.

مشکلات رایج تنگستن

• آلودگی نوک تنگستن
• سنگ‌زنی نامناسب
• انتخاب قطر اشتباه
• استفاده از تنگستن فرسوده

بهترین تنگستن برای جوشکاری استیل

• تنگستن طلایی
• تنگستن آبی
• تنگستن طوسی

این نوع تنگستن‌ها قوس پایدارتر و کیفیت جوش بهتری ایجاد می‌کنند.

در بسیاری از پروژه‌ها بیش از 70 درصد موارد سیاه شدن جوش آرگون به یکی از پنج عامل بالا مربوط می‌شود. به همین دلیل توصیه می‌شود قبل از هرگونه تغییر در تنظیمات دستگاه، ابتدا وضعیت گاز، تورچ، تنگستن و تمیزی سطح قطعه بررسی شود.

علت ششم: وجود باد یا جریان هوا در محیط جوشکاری

حتی اگر دبی گاز آرگون کاملاً صحیح باشد، وجود باد یا جریان هوا می‌تواند تمام پوشش گازی اطراف حوضچه مذاب را از بین ببرد.

این مشکل معمولاً در محیط‌های زیر مشاهده می‌شود:

• کارگاه‌های روباز
• جوشکاری در فضای باز
• نزدیکی فن‌های صنعتی
• مقابل سیستم‌های تهویه قوی

در چنین شرایطی گاز آرگون قبل از محافظت کامل حوضچه مذاب پراکنده شده و اکسیژن هوا وارد منطقه جوش می‌شود.

نشانه‌های این مشکل

• تغییر رنگ نامنظم جوش
• سیاه شدن بخشی از مسیر جوش
• اکسید شدن ناگهانی تنگستن
• تفاوت رنگ در ابتدا و انتهای جوش

روش رفع مشکل

✅ استفاده از پرده جوشکاری

✅ حذف جریان مستقیم باد

✅ افزایش جزئی دبی گاز

✅ استفاده از لنز گازی

علت هفتم: کیفیت پایین گاز آرگون

همه کپسول‌های آرگون کیفیت یکسانی ندارند.

در جوشکاری استیل معمولاً از آرگون با خلوص 99.99 درصد استفاده می‌شود. اگر گاز دارای رطوبت یا ناخالصی باشد، کیفیت جوش به شدت افت خواهد کرد.

علائم آرگون بی‌کیفیت

• سیاه شدن جوش با وجود تنظیمات صحیح
• ناپایداری قوس
• تغییر رنگ سریع تنگستن
• افزایش اکسیداسیون

روش رفع مشکل

از تامین‌کنندگان معتبر گاز صنعتی خرید کنید و در صورت افت ناگهانی کیفیت جوش، کیفیت گاز مصرفی را نیز بررسی نمایید.

علت هشتم: تنظیم اشتباه زمان پس‌گاز (Post Flow)

بسیاری از جوشکاران اهمیت پس‌گاز را دست کم می‌گیرند.

بعد از قطع قوس، تنگستن و حوضچه جوش هنوز دمای بسیار بالایی دارند. اگر گاز محافظ زودتر از موعد قطع شود، سطح جوش اکسید خواهد شد.

علائم کم بودن Post Flow

• سیاه شدن انتهای جوش
• تغییر رنگ شدید نوک تنگستن
• کوتاه شدن عمر تنگستن

زمان پیشنهادی Post Flow

روش رفع مشکل

پس از اتمام جوشکاری تا زمان قطع کامل گاز، تورچ را روی محل جوش نگه دارید.

علت نهم: انتخاب اشتباه فیلر جوشکاری

نوع فیلر نیز می‌تواند روی کیفیت و رنگ نهایی جوش تأثیرگذار باشد.

استفاده از فیلرهای نامرغوب، زنگ‌زده یا ناسازگار با فلز پایه می‌تواند باعث افزایش اکسیداسیون و کاهش کیفیت جوش شود.

به عنوان مثال:

• برای استیل 304 معمولاً ER308L
• برای استیل 316 معمولاً ER316L

استفاده می‌شود.

روش رفع مشکل

• استفاده از فیلر استاندارد
• نگهداری صحیح فیلرها
• جلوگیری از آلودگی سطح فیلر
• انتخاب فیلر متناسب با فلز پایه

علت دهم: داغ شدن بیش از حد قطعه

ورود حرارت بیش از حد یکی از دلایل مهم تغییر رنگ شدید جوش است.

هرچه دمای قطعه بالاتر رود، ضخامت لایه اکسیدی افزایش پیدا کرده و رنگ جوش تیره‌تر می‌شود.

دلایل افزایش حرارت

• آمپر بیش از حد
• سرعت حرکت پایین
• توقف طولانی روی حوضچه مذاب
• ضخامت کم قطعه

نشانه‌ها

• پهن شدن گرده جوش
• تغییر رنگ شدید اطراف جوش
• تاب برداشتن قطعه

روش رفع مشکل

✅ تنظیم صحیح آمپر

✅ افزایش سرعت حرکت تورچ

✅ کنترل حرارت ورودی

✅ استفاده از پارامترهای استاندارد جوشکاری

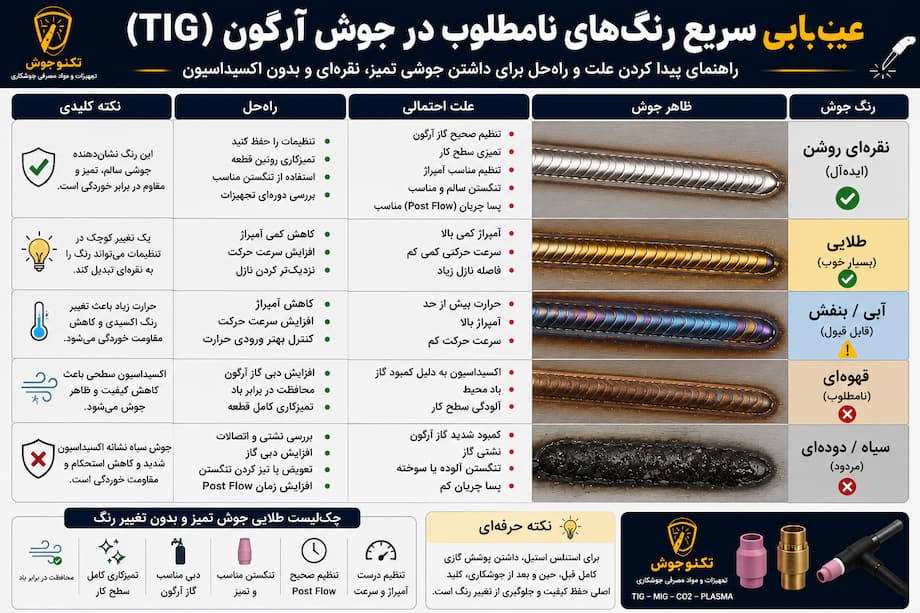

چک لیست سریع عیب‌یابی جوش آرگون سیاه

اگر جوش شما سیاه شده است، قبل از هر اقدامی این موارد را بررسی کنید:

1. دبی گاز آرگون
2. نشتی مسیر گاز
3. فاصله نازل تا قطعه
4. تمیزی سطح استیل
5. وضعیت تنگستن
6. وجود باد محیط
7. کیفیت گاز آرگون
8. تنظیم Post Flow
9. نوع فیلر مصرفی
10. میزان حرارت ورودی

در بیش از 90 درصد موارد، علت سیاه شدن جوش آرگون با بررسی همین موارد مشخص و برطرف می‌شود.

چگونه از سیاه شدن جوش آرگون جلوگیری کنیم؟

پیشگیری همیشه ساده‌تر و کم‌هزینه‌تر از اصلاح جوش معیوب است. رعایت چند نکته ساده می‌تواند کیفیت جوش TIG را به شکل چشمگیری افزایش دهد و از ایجاد رنگ‌های نامطلوب روی جوش جلوگیری کند.

مهم‌ترین اقدامات پیشگیرانه عبارت‌اند از:

• استفاده از گاز آرگون با خلوص بالا
• تنظیم صحیح دبی گاز
• انتخاب تنگستن مناسب
• استفاده از فیلر استاندارد
• تمیزکاری کامل سطح قطعه
• تنظیم صحیح آمپر
• کنترل زمان Post Flow
• استفاده از تورچ و نازل مناسب

هرچه محافظت گازی بهتر انجام شود، رنگ نهایی جوش روشن‌تر و کیفیت اتصال بالاتر خواهد بود.

نقش تنگستن در کیفیت جوش آرگون

بسیاری از جوشکاران تصور می‌کنند تنها گاز آرگون روی رنگ جوش تأثیر دارد، در حالی که نوع تنگستن نیز نقش بسیار مهمی در کیفیت قوس و ظاهر جوش ایفا می‌کند.

تنگستن‌های فرسوده یا بی‌کیفیت معمولاً قوس ناپایدارتری ایجاد می‌کنند و کنترل حوضچه مذاب را دشوارتر می‌سازند.

بهترین تنگستن‌ها برای جوشکاری استیل

برای جوشکاری استنلس استیل معمولاً تنگستن طلایی و آبی بهترین عملکرد را دارند.

نقش فیلر در جلوگیری از اکسید شدن جوش

کیفیت فیلر مصرفی تأثیر مستقیمی بر ظاهر و خواص متالورژیکی جوش دارد.

فیلرهای نامرغوب ممکن است باعث:

• افزایش اکسیداسیون
• تخلخل
• تغییر رنگ جوش
• کاهش مقاومت خوردگی

شوند.

برای دستیابی به بهترین نتیجه، همواره از فیلر متناسب با فلز پایه استفاده کنید.

انتخاب فیلر مناسب

استفاده از فیلر مناسب علاوه بر افزایش کیفیت جوش، احتمال سیاه شدن سطح جوش را نیز کاهش می‌دهد.

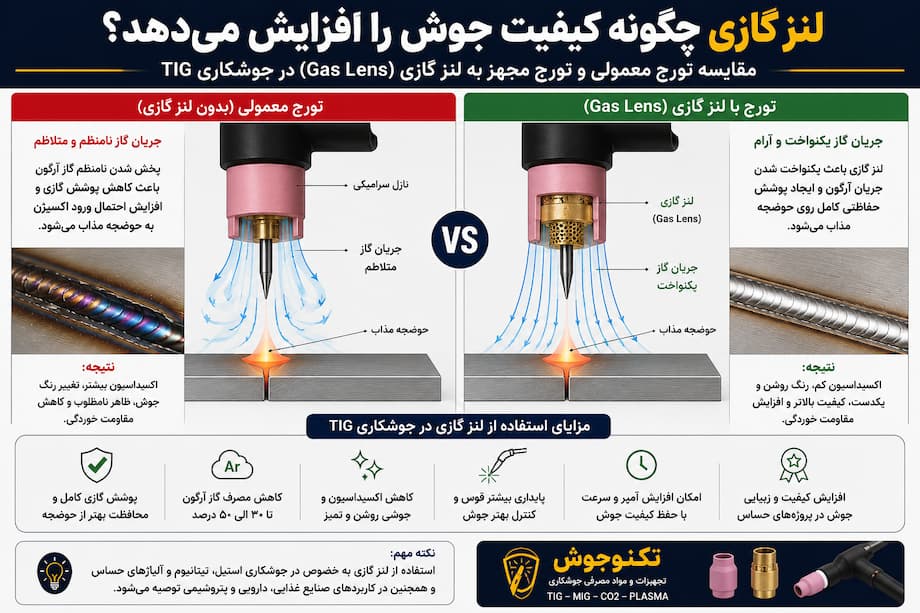

نقش تورچ و لنز گازی در کیفیت جوش TIG

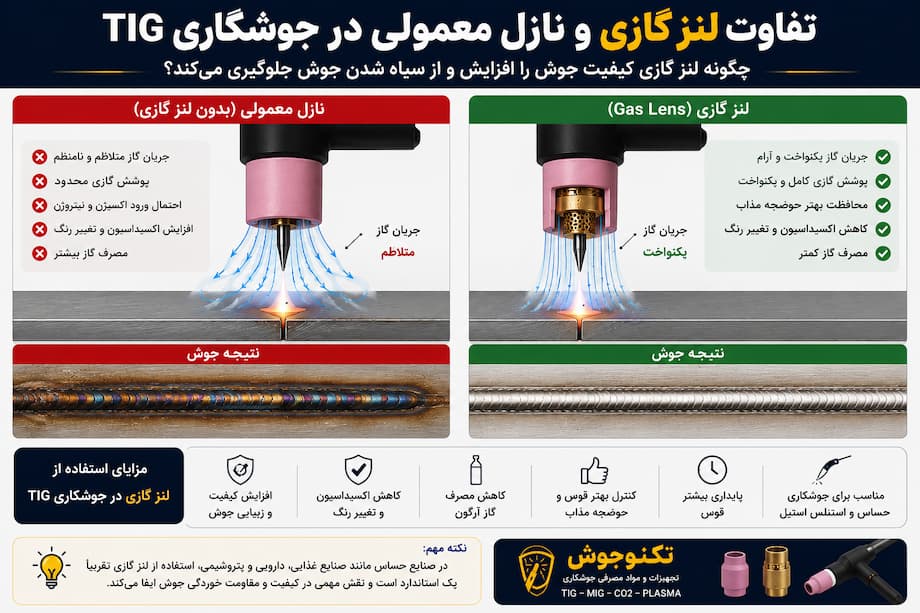

یکی از قطعاتی که بسیاری از جوشکاران اهمیت آن را نادیده می‌گیرند، لنز گازی (Gas Lens) است.

لنز گازی باعث می‌شود جریان آرگون به صورت یکنواخت و آرام روی حوضچه مذاب پخش شود و محافظت بسیار بهتری ایجاد کند.

مزایای استفاده از لنز گازی:

✅ پوشش یکنواخت گاز

✅ کاهش اکسیداسیون

✅ بهبود ظاهر جوش

✅ کاهش مصرف آرگون

✅ افزایش کیفیت جوشکاری استیل

در پروژه‌های حساس صنایع غذایی و دارویی، استفاده از لنز گازی تقریباً به یک استاندارد تبدیل شده است.

تجهیزات مورد نیاز برای جوشکاری TIG با کیفیت بالا

برای دستیابی به جوش تمیز، روشن و بدون اکسیداسیون، استفاده از تجهیزات مناسب اهمیت زیادی دارد.

مهم‌ترین تجهیزات عبارت‌اند از:

• دستگاه TIG استاندارد
• تورچ با کیفیت
• لنز گازی
• تنگستن مناسب
• مانومتر دقیق
• فیلر استاندارد
• گاز آرگون با خلوص بالا

ضعف هر یک از این تجهیزات می‌تواند باعث افت کیفیت جوش و سیاه شدن سطح آن شود.
