نازل سرامیکی تورچ آرگون

نازل سرامیکی تورچ آرگون یا کاپ سرامیکی تورچ TIG یکی از قطعات مصرفی مهم در جوشکاری آرگون است که در انتهای تورچ قرار می‌گیرد و وظیفه آن هدایت و توزیع گاز محافظ آرگون در اطراف قوس و حوضچه جوش است. سالم بودن نازل و انتخاب سایز مناسب آن می‌تواند روی پوشش گاز محافظ، پایداری قوس و کیفیت ظاهری جوش تأثیر داشته باشد.

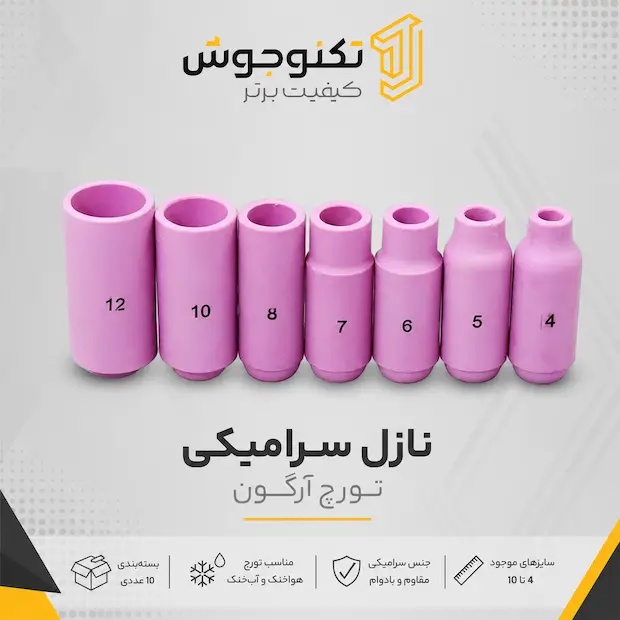

این نازل سرامیکی تورچ آرگون در سایزهای 4، 5، 6، 7، 8 و 10 عرضه می‌شود و برای تورچ‌های TIG هواخنک و آب‌خنک قابل استفاده است. نازل به‌صورت قابل تعویض روی تورچ نصب می‌شود و در صورت ترک‌خوردگی، لب‌پریدگی یا آلودگی شدید می‌توان آن را تعویض کرد.

اگر برای تورچ آرگون خود به دنبال خرید سرامیک تورچ، نازل سرامیکی TIG یا قیمت نازل تورچ آرگون هستید، ابتدا مدل تورچ و سایز مورد نیاز را بررسی کنید؛ زیرا شماره سایز نازل باید با قطعات جلویی و بدنه تورچ سازگار باشد.

نازل سرامیکی تورچ آرگون چیست؟

نازل سرامیکی یا Ceramic Cup قطعه‌ای است که در قسمت جلویی تورچ TIG قرار می‌گیرد. گاز محافظ از داخل تورچ به سمت نازل حرکت کرده و از دهانه آن اطراف الکترود تنگستن و ناحیه جوش را پوشش می‌دهد.

هدف اصلی نازل ایجاد مسیر مناسب برای خروج گاز محافظ است. اگر گاز آرگون به شکل نامناسبی در اطراف حوضچه جوش توزیع شود، احتمال ورود اکسیژن و نیتروژن هوا به منطقه جوش افزایش پیدا می‌کند و ممکن است کیفیت جوش کاهش یابد.

به همین دلیل، سرامیک تورچ آرگون فقط یک قطعه ظاهری نیست؛ سایز، شکل، سلامت و تمیزی آن در عملکرد صحیح تورچ TIG اهمیت دارد.

نازل‌های سرامیکی از مواد مقاوم به حرارت، معمولاً بر پایه آلومینا، ساخته می‌شوند و برای قرار گرفتن در نزدیکی قوس الکتریکی طراحی شده‌اند. نازل‌های سرامیکی استاندارد TIG در سایزهای مختلف تولید می‌شوند و هر شماره، دهانه‌ای با اندازه متفاوت دارد.

مشخصات فنی نازل سرامیکی تورچ آرگون

مشخصات	توضیحات
نام محصول	نازل سرامیکی تورچ آرگون
نوع قطعه	Ceramic Nozzle / Ceramic Cup
کاربرد	جوشکاری TIG / آرگون
سایزهای موجود	4، 5، 6، 7، 8 و 10
نوع تورچ	هواخنک و آب‌خنک
قابلیت تعویض	دارد
جنس اصلی نازل	سرامیک مقاوم به حرارت
بسته‌بندی	10 عددی
کاربرد اصلی	هدایت و توزیع گاز محافظ
وضعیت مصرفی	قطعه مصرفی و قابل تعویض تورچ

سایزهای نازل سرامیکی تورچ آرگون

یکی از مهم‌ترین موارد هنگام خرید سرامیک تورچ آرگون، انتخاب سایز صحیح است. شماره نازل معمولاً به اندازه دهانه آن مربوط می‌شود و با افزایش شماره، قطر دهانه نیز افزایش پیدا می‌کند.

سایزهای موجود این محصول شامل 4، 5، 6، 7، 8 و 10 است.

به‌عنوان یک راهنمای عمومی، اندازه دهانه سایزهای رایج نازل TIG تقریباً به شکل زیر است:

سایز نازل	قطر دهانه تقریبی	کاربرد عمومی
#4	6.4 میلی‌متر	جوشکاری ظریف و فضاهای محدود
#5	7.9 تا 8 میلی‌متر	جوشکاری سبک و عمومی
#6	9.5 میلی‌متر	کاربرد عمومی و قطعات متوسط
#7	11 میلی‌متر	جوشکاری عمومی
#8	12.7 میلی‌متر	پوشش گاز بیشتر
#10	15.9 تا 16 میلی‌متر	پوشش گسترده‌تر ناحیه جوش

این اندازه‌ها برای سری‌های استاندارد نازل TIG رایج هستند و ممکن است بسته به طراحی سازنده یا مدل تورچ تفاوت جزئی داشته باشند. برای نمونه، منابع قطعات TIG سایز #6 را حدود 9.5 میلی‌متر و سایز #7 را حدود 11.1 میلی‌متر معرفی می‌کنند.

نازل سایز 4

نازل شماره 4 دهانه کوچک‌تری دارد و برای کارهایی که فضای دسترسی محدود است یا نیاز به پوشش گاز در محدوده کوچک‌تری وجود دارد، گزینه مناسبی محسوب می‌شود.

نازل سایز 5

سایز 5 برای بسیاری از کارهای سبک و عمومی TIG استفاده می‌شود و نسبت به سایزهای کوچک‌تر، پوشش گاز بیشتری ایجاد می‌کند.

نازل سایز 6

سایز 6 یکی از اندازه‌های رایج نازل TIG است و برای طیف متنوعی از کاربردهای جوشکاری استفاده می‌شود. دهانه این سایز در استانداردهای رایج حدود 9.5 میلی‌متر است.

نازل سایز 7

نازل سایز 7 دهانه‌ای حدود 11 میلی‌متر دارد و برای کاربردهای عمومی و شرایطی که پوشش گاز بیشتری نسبت به سایزهای کوچک‌تر نیاز است، مورد استفاده قرار می‌گیرد.

نازل سایز 8

سایز 8 دهانه‌ای حدود 12.7 میلی‌متر دارد و فضای پوشش گاز بیشتری در اطراف ناحیه جوش ایجاد می‌کند.

نازل سایز 10

نازل شماره 10 دارای دهانه بزرگ‌تری است و زمانی می‌تواند مورد استفاده قرار گیرد که پوشش گسترده‌تری از گاز محافظ مورد نیاز باشد.

کاربرد نازل سرامیکی تورچ TIG

وظیفه اصلی نازل سرامیکی، ایجاد مسیر مناسب برای خروج گاز محافظ و پوشش دادن ناحیه جوش است.

از این قطعه در کاربردهای مختلف جوشکاری TIG استفاده می‌شود، از جمله:

جوشکاری استنلس استیل:
در جوشکاری TIG استنلس استیل، محافظت مناسب حوضچه جوش اهمیت زیادی دارد و نازل سالم به ایجاد جریان مناسب گاز محافظ کمک می‌کند.

جوشکاری فولاد کربنی:
در کارهای دقیق TIG روی فولاد کربنی نیز نازل وظیفه هدایت گاز محافظ اطراف قوس را بر عهده دارد.

جوشکاری آلومینیوم:
در جوشکاری آلومینیوم با TIG، پوشش مناسب گاز محافظ اهمیت زیادی دارد و انتخاب نازل باید با شرایط کار و تجهیزات جلویی تورچ هماهنگ باشد.

جوشکاری تیتانیوم و آلیاژهای حساس:
در فلزاتی که نسبت به آلودگی اتمسفر حساس‌تر هستند، وضعیت گاز محافظ اهمیت بیشتری پیدا می‌کند و انتخاب صحیح قطعات مصرفی تورچ ضروری است.

نازل سرامیکی برای تورچ آب خنک و هوا خنک

این محصول برای استفاده در تورچ‌های TIG هواخنک و آب‌خنک عرضه شده است. با این حال، صرفاً آب‌خنک یا هواخنک بودن تورچ برای انتخاب نازل کافی نیست.

مدل تورچ و سیستم قطعات جلویی آن نیز باید با نازل مطابقت داشته باشد.

به همین دلیل قبل از خرید، بهتر است مدل تورچ یا عکس قسمت جلویی تورچ را بررسی کنید. در سری‌های استاندارد، نازل‌های مشخصی برای خانواده‌های مختلف تورچ مانند WP-17، WP-18 و WP-26 وجود دارند و شماره قطعه نیز می‌تواند برای تطبیق دقیق‌تر استفاده شود.

چگونه سایز مناسب سرامیک تورچ آرگون را انتخاب کنیم؟

انتخاب سایز نازل فقط بر اساس آمپراژ انجام نمی‌شود. فضای کاری، اندازه قطعه، نوع اتصال، فاصله تورچ از قطعه و میزان پوشش گاز مورد نیاز نیز اهمیت دارند.

به‌صورت کلی:

• برای جوش‌های ظریف و فضاهای محدود، سایزهای کوچک‌تر مانند 4 و 5 کاربرد بیشتری دارند.
• برای کاربردهای عمومی، سایزهای 6 و 7 گزینه‌های رایجی هستند.
• زمانی که پوشش گاز بیشتری لازم باشد، سایزهای 8 و 10 می‌توانند مناسب‌تر باشند.
• برای جوشکاری دقیق، فقط بزرگ‌تر بودن نازل به معنی بهتر بودن آن نیست.

نکته مهم: سایز بزرگ‌تر لزوماً به معنی کیفیت جوش بهتر نیست. اگر نازل بیش از اندازه بزرگ انتخاب شود، ممکن است مصرف گاز افزایش پیدا کند بدون اینکه مزیت واقعی برای فرآیند ایجاد شود.

چه زمانی باید نازل سرامیکی را تعویض کنیم؟

نازل سرامیکی یک قطعه مصرفی است و به مرور زمان ممکن است بر اثر حرارت، ضربه یا پاشش فلز آسیب ببیند.

در شرایط زیر بهتر است نازل را تعویض کنید:

ترک خوردگی:
ترک روی سرامیک می‌تواند مسیر خروج گاز را تحت تأثیر قرار دهد و همچنین خطر شکستن نازل را افزایش دهد.

لب‌پریدگی دهانه:
آسیب به لبه نازل می‌تواند روی خروج و پوشش گاز اثر بگذارد.

آلودگی شدید داخلی:
رسوب و پاشش فلز داخل نازل ممکن است جریان گاز را مختل کند.

شکستگی:
نازل شکسته یا ناپایدار نباید روی تورچ استفاده شود.

کاهش کیفیت جوش بدون تغییر در تنظیمات:
اگر تنظیمات دستگاه و گاز ثابت است اما کیفیت محافظت گازی جوش افت کرده، وضعیت نازل یکی از مواردی است که باید بررسی شود.

نحوه نصب نازل سرامیکی تورچ آرگون

تعویض نازل سرامیکی معمولاً ساده است، اما باید بدون وارد کردن فشار یا ضربه اضافی انجام شود.

ابتدا تورچ را خاموش کرده و اجازه دهید قطعات جلویی کاملاً خنک شوند. سپس نازل قبلی را باز کرده و محل اتصال را بررسی کنید.

قبل از نصب نازل جدید، کولت و سایر قطعات جلویی را از نظر آلودگی، آسیب یا عدم تطابق بررسی کنید. سپس نازل جدید را بدون فشار اضافی در محل خود قرار دهید.

اگر نازل به‌درستی روی تورچ قرار نمی‌گیرد، آن را با فشار یا ابزار نامناسب مجبور به نصب نکنید. در این حالت احتمال دارد سایز یا مدل نازل با تورچ سازگار نباشد.

نگهداری از نازل سرامیکی TIG

برای افزایش عمر نازل، لازم نیست بعد از هر جوش آن را تعویض کنید؛ اما باید وضعیت آن به‌صورت مرتب بررسی شود.

پس از سرد شدن تورچ، داخل و لبه نازل را بررسی کنید. در صورت وجود پاشش فلز، آلودگی را با روش مناسب و بدون ایجاد خراش یا ترک در سرامیک پاک کنید.

همچنین از ضربه زدن نازل به قطعه کار برای جدا کردن پاشش‌ها خودداری کنید. سرامیک در برابر حرارت مقاوم است، اما در برابر ضربه مکانیکی می‌تواند شکننده باشد.

مزایا و ویژگی‌های نازل سرامیکی تورچ آرگون

مقاومت مناسب در برابر حرارت:
نازل سرامیکی برای قرار گرفتن در نزدیکی قوس TIG طراحی شده و در برابر دمای بالای فرآیند مقاومت مناسبی دارد.

هدایت گاز محافظ:
شکل و دهانه نازل به هدایت گاز آرگون به سمت ناحیه جوش کمک می‌کند.

قابلیت تعویض:
در صورت آسیب دیدن یا فرسودگی، نازل را می‌توان با مدل سازگار جایگزین کرد.

تنوع سایز:
این محصول در سایزهای 4، 5، 6، 7، 8 و 10 عرضه می‌شود.

قابل استفاده در تورچ‌های آب‌خنک و هواخنک:
برای کاربردهای مختلف TIG قابل استفاده است، مشروط بر اینکه سایز و مدل نازل با تورچ سازگار باشد.

قطعه مصرفی و اقتصادی:
در صورت آسیب دیدن نازل، نیازی به تعویض کل تورچ نیست و می‌توان قطعه مصرفی را جداگانه تعویض کرد.

مثال واقعی کاربرد

فرض کنید هنگام جوشکاری TIG استیل، جوشکار متوجه شده است که با وجود تنظیم صحیح جریان و گاز آرگون، سطح جوش نسبت به قبل آلودگی بیشتری دارد. یکی از مواردی که باید بررسی شود وضعیت نازل سرامیکی است.

اگر لبه نازل لب‌پر شده باشد یا داخل آن مقدار زیادی پاشش فلز جمع شده باشد، مسیر خروج گاز می‌تواند نامناسب شود. در این شرایط، تمیز کردن نازل یا در صورت آسیب‌دیدگی، تعویض آن می‌تواند یکی از اقدامات اولیه برای رفع مشکل باشد.

این مثال نشان می‌دهد که گاهی افت کیفیت جوش الزاماً از دستگاه جوش یا فیلر نیست و یک قطعه کوچک مانند نازل تورچ نیز می‌تواند روی فرآیند اثر بگذارد.

راهنمای خرید نازل سرامیکی تورچ آرگون

قبل از خرید نازل سرامیکی، این موارد را بررسی کنید:

1. مدل تورچ TIG
2. سایز نازل مورد نیاز
3. قطر دهانه نازل
4. نوع سیستم تورچ؛ هواخنک یا آب‌خنک
5. سازگاری با قطعات جلویی تورچ
6. سلامت و کیفیت سطح سرامیک
7. تعداد مورد نیاز

اگر شماره نازل قبلی روی آن درج شده است، همان شماره می‌تواند نقطه شروع خوبی برای انتخاب باشد. در صورت نبودن شماره، بررسی مدل تورچ یا مقایسه ابعاد قطعه راه مطمئن‌تری است.

قیمت نازل سرامیکی تورچ آرگون

قیمت نازل سرامیکی تورچ آرگون به سایز، مدل، کیفیت ساخت و تعداد خرید بستگی دارد. از آنجا که این قطعه در سایزهای مختلف عرضه می‌شود، قیمت هر سایز ممکن است متفاوت باشد.

در تکنوجوش این محصول در سایزهای 4، 5، 6، 7، 8 و 10 عرضه می‌شود و بسته‌بندی آن 10 عددی است.

برای خرید تعداد بالا، کارگاه‌ها و واحدهای صنعتی می‌توانند تعداد مورد نیاز و سایز مورد نظر را برای استعلام قیمت اعلام کنند.

نکات مهم هنگام استفاده از نازل سرامیکی

• نازل ترک‌خورده یا شکسته را استفاده نکنید.
• نازل را برای جدا کردن پاشش فلز به قطعه کار نکوبید.
• سایز نازل را بدون توجه به مدل تورچ انتخاب نکنید.
• قبل از تعویض، اجازه دهید تورچ کاملاً خنک شود.
• داخل نازل را مرتب از نظر وجود پاشش و آلودگی بررسی کنید.
• در صورت کاهش کیفیت گاز محافظ، وضعیت نازل و سایر قطعات جلویی تورچ را بررسی کنید.
• برای فلزات حساس به آلودگی، از نازل تمیز و سالم استفاده کنید.
• نازل را با فشار بیش از حد روی قطعات تورچ نصب نکنید.

سوالات متداول نازل سرامیکی تورچ آرگون

نازل سرامیکی تورچ آرگون چه کاری انجام می‌دهد؟

نازل سرامیکی در انتهای تورچ TIG قرار می‌گیرد و وظیفه اصلی آن هدایت و توزیع گاز محافظ آرگون اطراف قوس و حوضچه جوش است.

نازل سرامیکی تورچ آرگون در چه سایزهایی موجود است؟

این محصول در سایزهای 4، 5، 6، 7، 8 و 10 عرضه می‌شود.

آیا این نازل برای تورچ آب خنک مناسب است؟

بله، این محصول برای تورچ‌های آب‌خنک و هواخنک عرضه شده است؛ با این حال باید سایز و مدل نازل با تورچ مورد نظر سازگار باشد.

برای تورچ آرگون سایز 17 چه سرامیکی مناسب است؟

تورچ‌های سری WP-17 معمولاً از نازل‌های استاندارد مخصوص همین خانواده استفاده می‌کنند. برای نمونه، سایزهای #4 تا #10 در خانواده قطعات WP-17/18/26 با شماره قطعه‌های مشخص عرضه می‌شوند.

سایز 6 نازل تورچ آرگون چه اندازه‌ای دارد؟

در نازل‌های استاندارد رایج TIG، سایز #6 دارای قطر دهانه حدود 9.5 میلی‌متر است.

چه زمانی باید سرامیک تورچ آرگون را عوض کنیم؟

اگر نازل ترک خورده، شکسته، لب‌پر یا به‌شدت آلوده شده باشد، بهتر است تعویض شود. آسیب نازل می‌تواند روی مسیر و پوشش گاز محافظ تأثیر بگذارد.

آیا سایز بزرگ‌تر نازل بهتر است؟

خیر. سایز نازل باید متناسب با شرایط جوشکاری، فضای کاری و میزان پوشش گاز مورد نیاز انتخاب شود. نازل بزرگ‌تر همیشه به معنی کیفیت جوش بهتر نیست.

نازل سرامیکی با نازل فلزی چه تفاوتی دارد؟

نازل سرامیکی برای قرار گرفتن در نزدیکی قوس TIG و هدایت گاز محافظ طراحی شده و مقاومت حرارتی بالایی دارد. نازل فلزی در فرآیندها و کاربردهای متفاوتی استفاده می‌شود و جایگزین مستقیم نازل سرامیکی TIG نیست.

آیا نازل سرامیکی روی همه تورچ‌های آرگون نصب می‌شود؟

خیر. شکل، رزوه، ابعاد و سیستم قطعات جلویی تورچ باید با نازل سازگار باشد. قبل از خرید، مدل تورچ و سایز نازل را بررسی کنید.

جمع‌بندی

نازل سرامیکی تورچ آرگون یک قطعه مصرفی کوچک اما مهم در فرآیند TIG است که وظیفه هدایت گاز محافظ در اطراف قوس و حوضچه جوش را بر عهده دارد. انتخاب سایز مناسب، سالم بودن سرامیک و تمیز نگه داشتن دهانه نازل می‌تواند به عملکرد بهتر سیستم گاز محافظ کمک کند.

این محصول در سایزهای 4، 5، 6، 7، 8 و 10 عرضه می‌شود و برای تورچ‌های هواخنک و آب‌خنک قابل استفاده است. قبل از خرید، مهم‌ترین نکته تطبیق سایز و مدل نازل با تورچ مورد استفاده است.
