انتخاب کابل جوشکاری مناسب نقش حیاتی در عملکرد صحیح دستگاه و کیفیت جوش دارد. کابل ها باید توانایی انتقال جریان بدون افت قدرت، مقاومت در برابر گرما و فشار های فیزیکی، و طول عمر بالا داشته باشند. در این مقاله، انواع کابل های جوشکاری، ویژگی های فنی هر یک، و نکات کلیدی برای انتخاب کابل متناسب با نیاز های خاص کاری شما بررسی میشود. این راهنما به شما کمک میکند تا با در نظر گرفتن پارامتر های فنی دقیق، کابل مناسب را برای دستگاه و شرایط کاری خود انتخاب کنید.
کابل جوشکاری چیست و چه وظیفه ای دارد؟

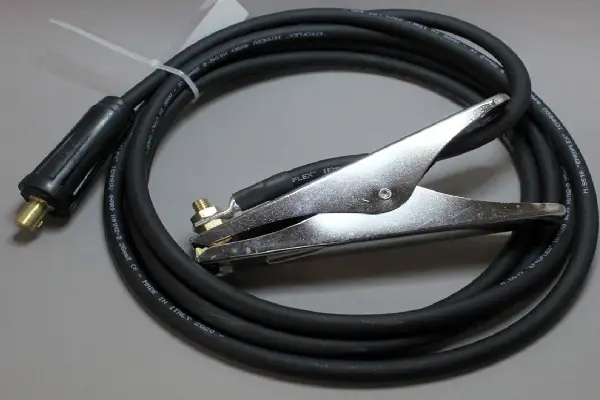

کابل جوشکاری، یک بخش حیاتی از تجهیزات جوشکاری است که برای انتقال جریان الکتریکی از دستگاه جوش به الکترود یا محل جوشکاری استفاده میشود. این کابلها باید توانایی تحمل جریان های بالا و شرایط سخت محیطی را داشته باشند.
وظیفه اصلی کابل جوشکاری، انتقال ایمن و کارآمد جریان الکتریکی به الکترود است تا فرایند جوشکاری به درستی انجام شود. این کابل ها باید قادر به انتقال جریان با کمترین افت قدرت، بدون گرم شدن بیش از حد و در برابر شرایط سخت کاری (مانند حرارت، فشار، رطوبت و مواد شیمیایی) مقاوم باشند.
در واقع، هر نقص یا خرابی در کابل جوشکاری میتواند منجر به کیفیت پایین جوش، خطرات ایمنی و حتی آسیب به دستگاه اینورتر جوشکاری شود. بنابراین، انتخاب کابل با کیفیت مناسب و در نظر گرفتن مشخصات فنی درست برای هر نوع دستگاه جوشکاری از اهمیت بالایی برخوردار است.
انواع کابل های جوشکاری و ویژگی های هر کدام
کابل های جوشکاری به طور کلی بر اساس دو ویژگی اصلی، جنس هادی و ساختار کابل به دسته های مختلف تقسیم میشوند. انتخاب درست هر کدام از این انواع بر اساس نوع کار، دستگاه جوش و شرایط محیطی میتواند تأثیر زیادی در عملکرد جوشکاری و ایمنی کارگر داشته باشد. در اینجا، انواع مختلف کابل های جوشکاری را به تفصیل بررسی میکنیم.

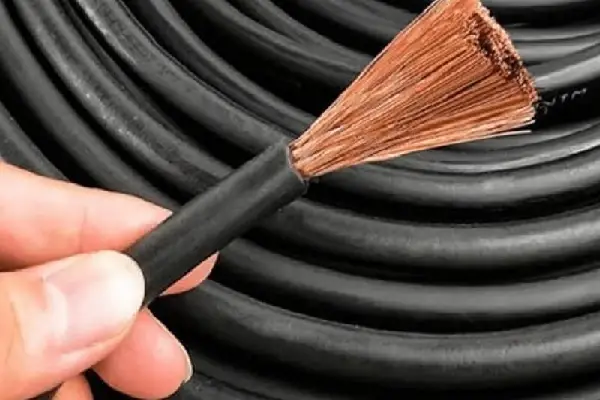

کابل جوشکاری مسی
کابل های مسی یکی از پرکاربرد ترین و بهترین انواع کابل ها در صنعت جوشکاری هستند. مس به عنوان یک هادی عالی جریان الکتریکی شناخته میشود و کابل های مسی در برابر افت ولتاژ مقاومت زیادی دارند، که به معنی کارایی بیشتر در فرآیند جوشکاری است. این کابل ها معمولاً برای دستگاه های جوشکاری با آمپر بالا و شرایط کاری سخت استفاده میشوند.
از ویژگی های کابل های جوشکاری مسی می توان به موارد زیر اشاره داشت :
- رسانایی بسیار بالا
- انعطاف پذیری عالی
- دوام و طول عمر بالا
- مقاوم در برابر گرما و شرایط محیطی مختلف
کابل جوشکاری آلومینیومی
کابل های جوشکاری آلومینیومی گزینهای اقتصادی تر برای جوشکاری هستند. به دلیل وزن سبک تر و قیمت کمتر، در برخی صنایع که به صرفه جویی در هزینه ها اهمیت دارند، استفاده از این کابل ها رایج است. اما آلومینیوم رسانایی کمتری نسبت به مس دارد، بنابراین این کابل ها معمولاً برای کار هایی که به جریان های کمتر نیاز دارند مناسب تر هستند.
همچنین از ویژگی های کابل آلومینیومی برای دستگاه جوشکاری میتوان به این موارد اشاره داشت :
- وزن سبک تر
- قیمت مناسب تر
- رسانایی پایین تر نسبت به مس

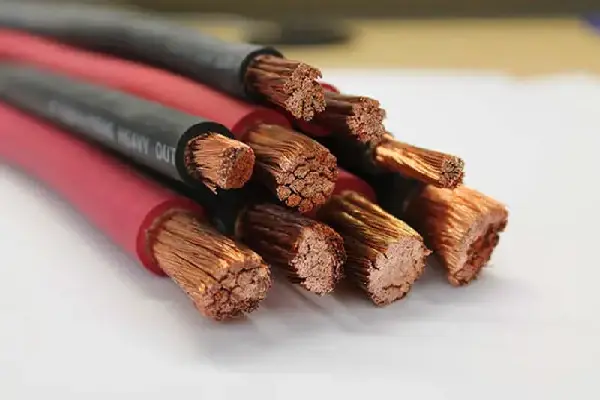

کابل های جوشکاری بر اساس سایز
کابله ای جوشکاری همچنین بر اساس سایز (قطر هادی) دسته بندی میشوند که به طور مستقیم بر میزان جریان قابل انتقال و قدرت کابل تأثیر میگذارد. انتخاب سایز مناسب بستگی به نوع دستگاه جوش و حجم کار دارد.
کابل جوشکاری ۱۲ (سایز ۲۵*۱): این نوع کابل معمولاً برای دستگاه های جوشکاری با جریان پایین تر و کار های سبک مورد استفاده قرار میگیرد. این کابل ها به ویژه برای محیط های کوچک و جوشکاری های خانگی یا کارگاه های کمحجم کاربرد دارند.
کابل جوشکاری ۱۴ (سایز ۳۵*۱): این کابل ها برای دستگاه های جوشکاری متوسط و کارهای صنعتی سبک مناسب هستند. این سایز کابل معمولاً در صنایعی که نیاز به جریانهای متوسط دارند، کاربرد دارد.
کابل جوشکاری ۱۶ (سایز ۵۰*۱): این کابل ها مناسب برای دستگاه های جوشکاری سنگین هستند. به دلیل اندازه و توان بالای آن ها، این کابل ها معمولاً در کارگاه های صنعتی و پروژه های بزرگ استفاده میشوند که به جریان های بالاتر و پایداری بیشتری نیاز دارند.
کابل جوشکاری ۱۸ (سایز ۷۰*۱): این کابل ها برای دستگاه های جوشکاری بسیار سنگین و پروژه های صنعتی که نیاز به قدرت انتقال جریان بالایی دارند، طراحی شدهاند. این نوع کابل ها در محیط های سخت و پرتنش، مانند کارگاه های فولاد و صنایع پتروشیمی کاربرد دارند.
چطور کابل جوشکاری مناسب را انتخاب کنیم؟
انتخاب کابل جوشکاری مناسب به عوامل مختلفی بستگی دارد که میتواند تأثیر زیادی بر کیفیت جوشکاری، ایمنی و بهره وری فرآیند جوش داشته باشد. هر کابل جوشکاری دارای ویژگی هایی است که آن را برای نوع خاصی از کار یا دستگاه جوشکاری مناسب میکند. در این بخش، به نکات کلیدی برای انتخاب کابل جوشکاری پرداخته میشود.
بررسی توان دستگاه و نیاز به جریان
اولین قدم در انتخاب کابل جوشکاری، ارزیابی نیاز دستگاه جوشکاری به جریان است. دستگاه های جوشکاری با آمپر های مختلف به کابل هایی با توان های متفاوت نیاز دارند. معمولاً دستگاه های جوشکاری صنعتی به کابلهایی با توان بالا (برای مثال، سایز ۵۰ یا ۷۰) نیاز دارند، در حالی که برای دستگاه های کوچک تر یا خانگی، کابل های با سایز پایینتر (مثلاً سایز ۲۵) کافی است.
نکته: اگر کابل شما نتواند جریان لازم را انتقال دهد، ممکن است موجب افت ولتاژ، افزایش حرارت کابل و حتی آسیب به دستگاه جوشکاری شود.
فرق دستگاه جوش با اینورترفرق دستگاه جوش با اینورتر: بررسی تفاوت اینورتر جوشکاری و دستگاه جوش

فرق دستگاه جوش با اینورتر: بررسی تفاوت اینورتر جوشکاری و دستگاه جوش
انتخاب سایز کابل مناسب
سایز کابل جوشکاری به میزان آمپر دستگاه و مسافت انتقال جریان بستگی دارد. هر چه جریان دستگاه جوش بیشتر باشد، باید از کابل با اندازه بزرگتر (تعداد بیشتری میلیمتر مربع) استفاده کنید. همچنین، اگر فاصله بین دستگاه جوش و محل جوشکاری زیاد باشد، انتخاب کابل با اندازه مناسب کمک میکند تا افت ولتاژ به حداقل برسد.
جنس کابل و مقاومت در برابر شرایط محیطی
نوع جنس کابل و مقاومت آن در برابر شرایط محیطی (رطوبت، دما، مواد شیمیایی و آسیب های مکانیکی) بسیار مهم است. کابل های مسی به دلیل رسانایی بالا و انعطاف پذیری بیشتر، برای اکثر دستگاه های جوشکاری توصیه میشوند، اما در محیط های خاص (مانند کار در فضای مرطوب یا مناطق صنعتی) استفاده از کابل های با پوشش لاستیکی یا ضد شعله میتواند ایمنی بیشتری فراهم کند.
طول کابل و تأثیر آن بر عملکرد
طول کابل بر عملکرد و کیفیت جوشکاری تأثیر مستقیم دارد. هر چه طول کابل بیشتر باشد، افت ولتاژ افزایش مییابد و این میتواند باعث کاهش کیفیت جوش و حتی خرابی دستگاه جوشکاری شود. بنابراین، هنگام انتخاب طول کابل باید دقت کنید که طول آن متناسب با نیاز کاری باشد و از طول اضافی جلوگیری کنید.
مقاومت به دما و شرایط سخت
در کارگاه ها یا پروژه هایی که در معرض دماهای بالا، آتش یا مواد شیمیایی هستند، انتخاب کابل جوشکاری با پوشش مقاوم به حرارت و مواد شیمیایی ضروری است. کابل های با پوشش های مقاوم به حرارت مانند کابلهای با پوشش Rubber یا Silicon میتوانند از آسیبهای ناشی از گرما جلوگیری کنند.
میزان مصرف برق دستگاه اینورترعلت داغ شدن کابل و انبر جوشکاری

علت داغ شدن کابل و انبر جوشکاری
هزینه و انتخاب برند معتبر
برند های معتبر معمولاً تضمین کننده کیفیت و دوام بالای کابل ها هستند. کابل های ارزان قیمت ممکن است در ابتدا مقرون به صرفه به نظر برسند، اما ممکن است در طولانی مدت باعث افزایش هزینه ها به دلیل آسیبهای زود هنگام شوند. بنابراین، انتخاب برند های تولید کننده کابل جوشکاری که دارای ضمانتهای معتبر هستند، توصیه میشود.
درنهایت
انتخاب کابل جوشکاری مناسب، یکی از مهمترین فرآیند های انجام جوشکاری با کیفیت و ایمنی بالا است. با توجه به اینکه کابل جوشکاری تأثیر مستقیمی بر عملکرد دستگاه جوش و کیفیت جوش دارد، لازم است که در انتخاب آن دقت زیادی به خرج داده شود.
مهمترین عواملی که باید در نظر گرفته شوند شامل جنس کابل (مسی یا آلومینیومی)، سایز کابل متناسب با توان دستگاه و جریان مورد نیاز، پوشش و ساختار کابل برای مقاومت در برابر شرایط محیطی، و همچنین طول کابل برای جلوگیری از افت ولتاژ و افزایش کارایی هستند.
انتخاب کابل با ویژگی های مناسب برای محیط کاری شما، میتواند از آسیب به دستگاه جوش و کاهش کیفیت جوش جلوگیری کند و در عین حال ایمنی بیشتر را فراهم آورد.
با رعایت این نکات و بررسی دقیق نیازهای خود، میتوانید بهترین کابل جوشکاری را انتخاب کرده و از کارایی بهینه و طول عمر بیشتر تجهیزات خود بهرهمند شوید.
