مراحل جوشکاری CK45

اگر تاکنون فولاد CK45 را جوشکاری کرده باشید، احتمالاً با مشکلاتی مانند ترک خوردگی، سخت شدن ناحیه جوش یا کاهش استحکام اتصال مواجه شده‌اید. دلیل این موضوع درصد نسبتاً بالای کربن در این فولاد است که باعث می‌شود برخلاف فولادهای ساختمانی معمولی، جوشکاری آن نیازمند رعایت اصول فنی و استفاده از روش صحیح باشد.

بسیاری از افراد تصور می‌کنند جوشکاری CK45 تنها با انتخاب یک الکترود مناسب انجام می‌شود، در حالی که عواملی مانند دمای پیش‌گرم، انتخاب فرآیند جوشکاری، نوع فیلر یا الکترود، کنترل دمای بین پاس‌ها (Interpass Temperature)، عملیات حرارتی پس از جوشکاری (PWHT) و حتی نحوه سرد شدن قطعه، تأثیر مستقیمی بر کیفیت نهایی اتصال دارند. بی‌توجهی به هر یک از این موارد می‌تواند باعث ایجاد ترک‌های تأخیری، افزایش سختی ناحیه HAZ و کاهش عمر قطعه شود.

در این راهنمای جامع، تمام مراحل جوشکاری فولاد CK45 را به زبان ساده اما بر پایه اصول مهندسی جوش بررسی می‌کنیم. از معرفی ویژگی‌های این فولاد و علت دشوار بودن جوشکاری آن گرفته تا انتخاب بهترین الکترود و فیلر، دمای مناسب پیش‌گرم، پارامترهای پیشنهادی، اشتباهات رایج، روش‌های جلوگیری از ترک و پاسخ به سوالات متداول کاربران. هدف این مقاله تنها معرفی یک روش جوشکاری نیست؛ بلکه ارائه یک مرجع کامل برای انجام جوشکاری ایمن، بادوام و مطابق استانداردهای صنعتی است.

همچنین بخوانید: آلیاژ اینکونل چیست؟

فولاد CK45 چیست؟

فولاد CK45 یکی از پرکاربردترین فولادهای کربن متوسط (Medium Carbon Steel) است که به دلیل استحکام بالا، مقاومت مناسب در برابر سایش و قابلیت ماشین‌کاری مطلوب، در صنایع مختلف از جمله ساخت شافت، محور، چرخ‌دنده، میل‌لنگ، قطعات ماشین‌آلات، قالب‌های صنعتی و تجهیزات کشاورزی مورد استفاده قرار می‌گیرد.

عدد 45 در نام CK45 نشان‌دهنده مقدار تقریبی 0.45 درصد کربن موجود در این فولاد است. همین میزان کربن باعث افزایش استحکام و سختی نسبت به فولادهای کم‌کربن می‌شود، اما در مقابل، قابلیت جوشکاری آن را کاهش می‌دهد. به همین دلیل، جوشکاری CK45 بدون رعایت اصول فنی می‌تواند منجر به ایجاد ترک، سخت شدن بیش از حد ناحیه جوش و کاهش عمر قطعه شود.

از نظر استاندارد، فولاد CK45 با گریدهای بین‌المللی زیر نیز شناخته می‌شود:

• DIN: CK45
• EN: C45E (1.1191)
• AISI / SAE: 1045
• JIS: S45C

اگرچه این نام‌ها در استانداردهای مختلف استفاده می‌شوند، اما از نظر ترکیب شیمیایی و خواص مکانیکی شباهت بسیار زیادی با یکدیگر دارند و در بسیاری از پروژه‌های صنعتی به جای هم به کار می‌روند.

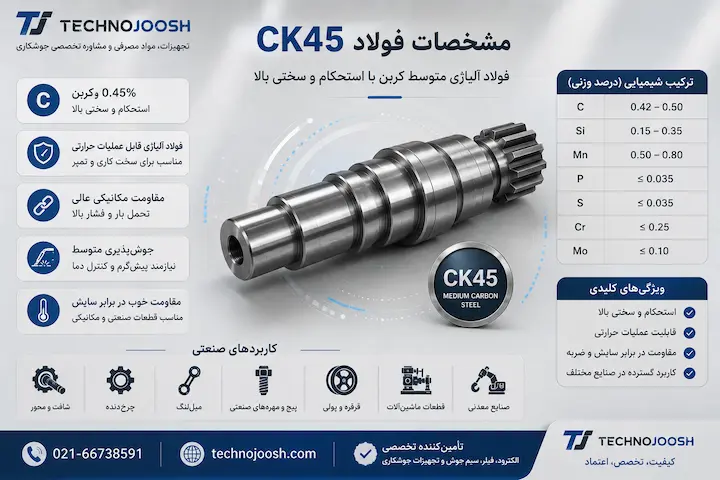

مشخصات فنی فولاد CK45

نکته مهم: هرچه میزان کربن فولاد بیشتر باشد، احتمال تشکیل ساختار مارتنزیتی در ناحیه متأثر از حرارت (HAZ) افزایش پیدا می‌کند. به همین دلیل، فولاد CK45 نسبت به فولادهای ساختمانی مانند ST37 یا ST52 حساسیت بیشتری به ترک‌های ناشی از جوشکاری دارد.

مهم‌ترین ویژگی‌های فولاد CK45

فولاد CK45 به دلیل تعادل مناسب بین استحکام، سختی و قابلیت ماشین‌کاری، یکی از محبوب‌ترین فولادهای مهندسی محسوب می‌شود. مهم‌ترین ویژگی‌های این آلیاژ عبارت‌اند از:

• استحکام مکانیکی بالا
• مقاومت مناسب در برابر سایش
• قابلیت انجام عملیات حرارتی برای افزایش سختی
• ماشین‌کاری آسان نسبت به فولادهای آلیاژی
• قیمت اقتصادی و دسترسی مناسب
• مناسب برای ساخت قطعات تحت بارهای دینامیکی

در مقابل، مهم‌ترین محدودیت این فولاد قابلیت جوشکاری متوسط آن است. در صورتی که عملیات پیش‌گرم، انتخاب الکترود مناسب و کنترل فرآیند جوشکاری به درستی انجام نشود، احتمال ایجاد ترک و کاهش خواص مکانیکی اتصال افزایش خواهد یافت.

همچنین بخوانید: جوشکاری چدن چیست؟

آیا فولاد CK45 قابل جوشکاری است؟

بله، فولاد CK45 قابل جوشکاری است؛ اما نه به روشی که برای فولادهای ساختمانی معمولی مانند ST37 یا ST52 استفاده می‌شود. به دلیل درصد کربن نسبتاً بالای این فولاد، جوشکاری آن نیازمند رعایت نکات فنی مانند پیش‌گرم، انتخاب صحیح الکترود یا فیلر، کنترل دمای بین پاس‌ها و در برخی موارد انجام عملیات حرارتی پس از جوشکاری است.

اگر این اصول رعایت نشوند، احتمال ایجاد ترک، افزایش سختی ناحیه جوش و کاهش استحکام اتصال به‌طور قابل توجهی افزایش می‌یابد.

چرا جوشکاری CK45 دشوارتر از فولادهای معمولی است؟

مهم‌ترین دلیل، درصد کربن بالاتر این فولاد است. در هنگام جوشکاری، فلز پایه در مجاورت قوس الکتریکی تا دمای بسیار بالا گرم شده و سپس با سرعت سرد می‌شود. اگر این سرد شدن سریع باشد، ساختار ناحیه متأثر از حرارت (HAZ) ممکن است به مارتنزیت تبدیل شود.

مارتنزیت ساختاری بسیار سخت اما شکننده است و در صورت وجود تنش‌های ناشی از انقباض جوش یا هیدروژن، احتمال ایجاد ترک‌های سرد (Cold Cracking) را به شدت افزایش می‌دهد.

به همین دلیل، در جوشکاری CK45 تنها کیفیت فلز جوش اهمیت ندارد؛ بلکه کنترل رفتار متالورژیکی فولاد در حین گرم و سرد شدن نیز نقش تعیین‌کننده‌ای دارد.

معادل کربن (Carbon Equivalent) چه تأثیری بر جوشکاری CK45 دارد؟

یکی از مهم‌ترین معیارهایی که مهندسان جوش برای ارزیابی قابلیت جوشکاری فولادها استفاده می‌کنند، معادل کربن (Carbon Equivalent یا CE) است. هرچه مقدار CE بیشتر باشد، حساسیت فولاد به ترک و سخت شدن پس از جوشکاری نیز افزایش می‌یابد.

فولاد CK45 معمولاً دارای معادل کربن حدود 0.50 تا 0.60 است (بسته به ترکیب دقیق شیمیایی). این مقدار نشان می‌دهد که در بسیاری از کاربردهای صنعتی، پیش‌گرم کردن قطعه قبل از جوشکاری یک توصیه مهم و در بسیاری از موارد یک ضرورت است.

مهم‌ترین خطرات جوشکاری CK45

در صورت رعایت نکردن اصول صحیح جوشکاری، ممکن است با مشکلات زیر مواجه شوید:

• ایجاد ترک‌های سرد چند ساعت یا حتی چند روز پس از پایان جوشکاری
• افزایش بیش از حد سختی در ناحیه متأثر از حرارت (HAZ)
• کاهش چقرمگی و افزایش شکنندگی اتصال
• ایجاد تنش‌های پسماند بالا
• تابیدگی یا تغییر شکل قطعه
• کاهش عمر قطعه در شرایط بارگذاری دینامیکی

این مشکلات معمولاً در قطعاتی مانند شافت‌ها، چرخ‌دنده‌ها، محورها و قطعات تحت بار متناوب اهمیت بیشتری پیدا می‌کنند؛ زیرا کوچک‌ترین ترک می‌تواند در طول زمان رشد کرده و منجر به شکست قطعه شود.

چگونه می‌توان CK45 را بدون ایجاد ترک جوشکاری کرد؟

برای دستیابی به یک اتصال سالم و بادوام، رعایت چند اصل کلیدی ضروری است:

• پیش‌گرم کردن قطعه متناسب با ضخامت و ابعاد آن
• استفاده از الکترود یا فیلر کم‌هیدروژن
• خشک نگه داشتن الکترودها و جلوگیری از جذب رطوبت
• کنترل دمای بین پاس‌ها در جوشکاری چندپاسه
• جلوگیری از سرد شدن ناگهانی قطعه پس از اتمام جوشکاری
• انجام عملیات تنش‌زدایی یا PWHT در قطعات حساس و ضخیم (در صورت نیاز)

با رعایت این نکات، می‌توان فولاد CK45 را با کیفیت بالا و بدون ایجاد ترک جوشکاری کرد و اتصال حاصل را برای کاربردهای صنعتی سنگین نیز قابل اعتماد ساخت.

همچنین بخوانید: تفاوت جوشکاری تیگ و میگ چیست؟

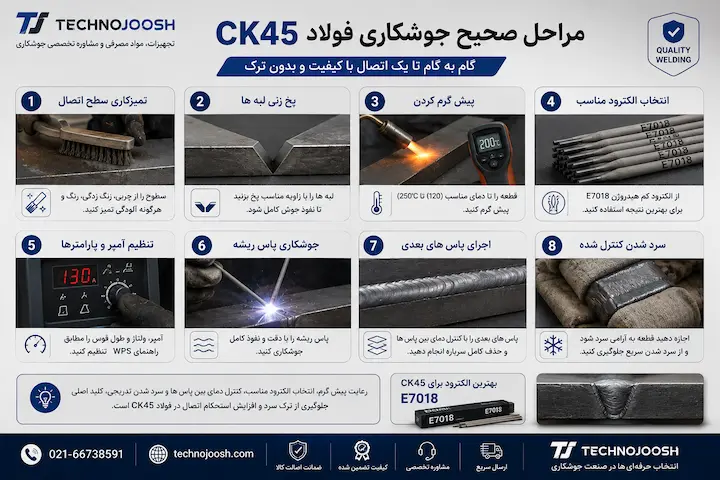

مراحل جوشکاری فولاد CK45 (راهنمای گام‌به‌گام)

برای دستیابی به یک اتصال مستحکم، بدون ترک و با خواص مکانیکی مناسب، تنها انتخاب یک الکترود خوب کافی نیست. کیفیت جوش CK45 به مجموعه‌ای از اقدامات قبل، حین و بعد از جوشکاری بستگی دارد. رعایت ترتیب صحیح مراحل زیر، احتمال ایجاد ترک، اعوجاج و کاهش استحکام اتصال را به حداقل می‌رساند.

مرحله اول: بررسی شرایط قطعه

قبل از روشن کردن دستگاه جوش، وضعیت قطعه باید به دقت بررسی شود. وجود ترک‌های اولیه، روغن، گریس، زنگ‌زدگی یا تنش‌های ناشی از ماشین‌کاری می‌تواند کیفیت نهایی جوش را کاهش دهد.

در این مرحله موارد زیر را کنترل کنید:

• ضخامت قطعه
• نوع اتصال (لب به لب، گوشه یا سپری)
• وجود ترک یا آسیب سطحی
• شرایط کاری قطعه پس از جوشکاری
• نیاز یا عدم نیاز به عملیات حرارتی

هرچه ضخامت قطعه بیشتر باشد، اهمیت پیش‌گرم و کنترل فرآیند نیز افزایش پیدا می‌کند.

مرحله دوم: آماده‌سازی سطح جوش

یکی از رایج‌ترین دلایل ایجاد تخلخل و کاهش کیفیت جوش، آلودگی سطح فلز است. قبل از شروع جوشکاری، محل اتصال باید کاملاً تمیز شود.

سطح اتصال باید عاری از موارد زیر باشد:

• زنگ‌زدگی
• رنگ
• روغن
• گریس
• رطوبت
• پوسته اکسیدی

در صورت نیاز می‌توان از سنگ فرز، برس سیمی یا حلال‌های مناسب برای تمیزکاری استفاده کرد.

مرحله سوم: پخ‌زنی (Bevel Preparation)

اگر ضخامت قطعه بیش از حدود ۶ میلی‌متر باشد، ایجاد پخ مناسب باعث افزایش نفوذ جوش و کاهش احتمال عدم ذوب کامل خواهد شد.

به‌طور معمول:

• زاویه شیار: 60 تا 70 درجه
• فاصله ریشه: 2 تا 3 میلی‌متر
• لند (Root Face): حدود 1 تا 2 میلی‌متر

انتخاب دقیق ابعاد شیار به ضخامت قطعه، فرآیند جوشکاری و دستورالعمل جوشکاری (WPS) بستگی دارد.

مرحله چهارم: انتخاب فرآیند مناسب جوشکاری

فولاد CK45 را می‌توان با فرآیندهای مختلف جوشکاری متصل کرد، اما هر روش مزایا و محدودیت‌های خاص خود را دارد.

اگر کیفیت اتصال و ظاهر جوش اهمیت زیادی داشته باشد، فرآیند TIG بهترین انتخاب است. برای تعمیرات و پروژه‌های عمومی، استفاده از الکترود دستی کم‌هیدروژن معمولاً اقتصادی‌تر خواهد بود.

مرحله پنجم: انتخاب الکترود یا فیلر مناسب

انتخاب فلز پرکننده مناسب یکی از مهم‌ترین عوامل موفقیت در جوشکاری CK45 است. استفاده از الکترودهای کم‌هیدروژن، احتمال ایجاد ترک‌های هیدروژنی را به میزان قابل توجهی کاهش می‌دهد.

به‌طور کلی، گزینه‌های زیر بیشترین کاربرد را دارند:

• الکترود E7018 برای جوشکاری دستی (SMAW)
• فیلر ER70S-2 برای جوشکاری TIG
• سیم جوش ER70S-6 برای MIG/MAG

در پروژه‌هایی که قطعه تحت بارهای سنگین یا ضربه قرار دارد، ممکن است بسته به شرایط طراحی از فلزات پرکننده با استحکام بالاتر نیز استفاده شود، اما انتخاب نهایی باید مطابق دستورالعمل جوشکاری و شرایط سرویس قطعه انجام گیرد.

مرحله ششم: پیش‌گرم کردن (Preheating)

پیش‌گرم کردن مهم‌ترین مرحله در جوشکاری فولاد CK45 است. هدف از پیش‌گرم، کاهش سرعت سرد شدن فلز پس از جوشکاری، جلوگیری از تشکیل مارتنزیت، کاهش تنش‌های حرارتی و به حداقل رساندن احتمال ایجاد ترک‌های سرد است.

در قطعات نازک ممکن است پیش‌گرم الزامی نباشد، اما هرچه ضخامت قطعه، میزان کربن یا محدودیت انقباض بیشتر باشد، اهمیت این مرحله افزایش پیدا می‌کند.

دمای پیشنهادی پیش‌گرم

نکته: دمای دقیق پیش‌گرم به ضخامت، ترکیب شیمیایی، نوع اتصال، میزان قید و شرایط سرویس قطعه بستگی دارد و در پروژه‌های حساس باید بر اساس دستورالعمل جوشکاری (WPS) تعیین شود.

مرحله هفتم: تنظیم آمپر و پارامترهای جوشکاری

پس از آماده‌سازی قطعه، باید جریان و سایر پارامترهای جوشکاری به‌درستی تنظیم شوند. استفاده از آمپر بیش از حد باعث سوختگی لبه‌ها و تغییرات شدید ساختاری می‌شود، در حالی که آمپر پایین می‌تواند موجب عدم نفوذ و کاهش استحکام اتصال شود.

آمپر پیشنهادی برای الکترود E7018

در جوشکاری TIG نیز مقدار جریان باید متناسب با ضخامت قطعه، قطر فیلر و نوع اتصال تنظیم شود تا حوضچه مذاب یکنواخت و پایدار ایجاد گردد.

مرحله هشتم: اجرای پاس ریشه (Root Pass)

پاس ریشه مهم‌ترین لایه جوش است و کیفیت آن تأثیر مستقیمی بر استحکام کل اتصال دارد.

در هنگام اجرای پاس ریشه باید به نکات زیر توجه شود:

• طول قوس کوتاه حفظ شود.
• سرعت حرکت یکنواخت باشد.
• از نوسان بیش از حد الکترود یا تورچ خودداری شود.
• نفوذ کامل در ریشه اتصال ایجاد شود.
• در صورت نیاز از پشت‌بند (Backing) استفاده شود.

پس از پایان پاس ریشه، اتصال باید از نظر وجود ترک، تخلخل یا عدم ذوب کامل بررسی شود. در صورت مشاهده هرگونه عیب، بهتر است قبل از ادامه جوشکاری، عیب به طور کامل برطرف شود.

مرحله نهم: اجرای پاس‌های پرکننده و نهایی

پس از تأیید کیفیت پاس ریشه، پاس‌های پرکننده برای تکمیل اتصال اجرا می‌شوند.

برای دستیابی به کیفیت مطلوب توصیه می‌شود:

• ضخامت هر پاس بیش از حد زیاد نباشد.
• سرباره هر پاس به طور کامل تمیز شود.
• جهت اجرای پاس‌ها در صورت امکان تغییر کند تا تنش‌ها متعادل شوند.
• از ایجاد توقف‌های طولانی در حوضچه مذاب جلوگیری شود.
• در قطعات ضخیم از جوشکاری چندپاسه استفاده شود.

اجرای صحیح پاس‌های پرکننده علاوه بر افزایش استحکام اتصال، احتمال ایجاد ترک و اعوجاج را نیز کاهش می‌دهد.

مرحله دهم: کنترل دمای بین پاس‌ها (Interpass Temperature)

در جوشکاری چندپاسه، تنها دمای پیش‌گرم اهمیت ندارد؛ بلکه دمای قطعه بین اجرای پاس‌ها نیز باید کنترل شود.

اگر قطعه بیش از حد سرد شود، احتمال تشکیل ساختارهای سخت و ایجاد ترک افزایش می‌یابد. از طرف دیگر، افزایش بیش از حد دما نیز ممکن است باعث افت خواص مکانیکی و رشد دانه‌ها شود.

به همین دلیل، در بسیاری از دستورالعمل‌های جوشکاری، محدوده مشخصی برای دمای بین پاس‌ها (Interpass Temperature) تعیین می‌شود که باید در تمام مراحل جوشکاری رعایت گردد.

مرحله یازدهم: سرد شدن کنترل‌شده قطعه

یکی از اشتباهات رایج، خنک کردن سریع قطعه پس از پایان جوشکاری است. تماس مستقیم با آب، هوای سرد یا سطوح فلزی بسیار سرد می‌تواند سرعت سرد شدن را افزایش داده و احتمال ترک‌های تأخیری را بیشتر کند.

بهتر است قطعه پس از جوشکاری به‌آرامی و در دمای محیط سرد شود. در قطعات ضخیم یا حساس می‌توان از پتوهای عایق حرارتی یا مواد نسوز برای کاهش سرعت اتلاف حرارت استفاده کرد.

در برخی کاربردهای صنعتی نیز پس از پایان جوشکاری، عملیات تنش‌زدایی یا عملیات حرارتی پس از جوشکاری (PWHT) مطابق دستورالعمل فنی انجام می‌شود تا تنش‌های پسماند کاهش یافته و خواص مکانیکی اتصال بهبود یابد.

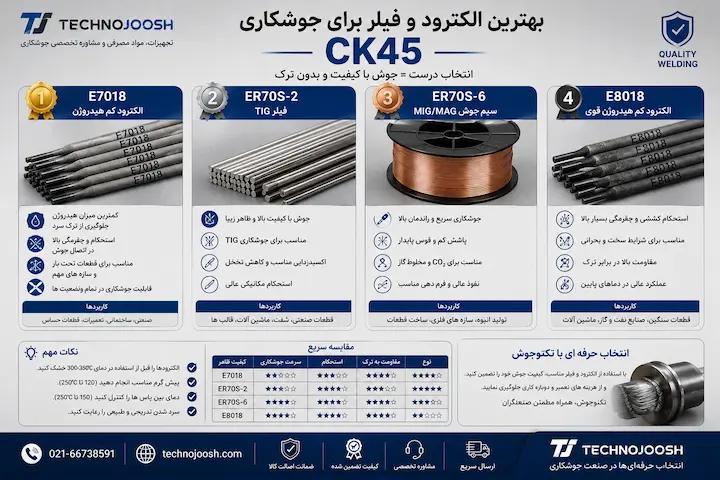

بهترین الکترود و فیلر برای جوشکاری CK45

انتخاب فلز پرکننده مناسب یکی از مهم‌ترین عوامل در موفقیت جوشکاری فولاد CK45 است. از آنجا که این فولاد حدود 0.45 درصد کربن دارد، استفاده از الکترود یا فیلر نامناسب می‌تواند باعث افزایش سختی ناحیه جوش، ایجاد ترک‌های هیدروژنی و کاهش استحکام اتصال شود.

در اغلب پروژه‌های صنعتی، استفاده از الکترودهای کم‌هیدروژن (Low Hydrogen) بهترین انتخاب است؛ زیرا این الکترودها مقدار هیدروژن قابل نفوذ را کاهش داده و احتمال ایجاد ترک‌های سرد را به حداقل می‌رسانند.

بهترین الکترود برای جوشکاری CK45 با روش SMAW

در جوشکاری دستی (SMAW)، الکترودهای کم‌هیدروژن بهترین عملکرد را دارند.

چرا E7018 بهترین انتخاب است؟

در بسیاری از پروژه‌های صنعتی، E7018 به عنوان اولین انتخاب برای جوشکاری CK45 شناخته می‌شود، زیرا:

• هیدروژن قابل نفوذ بسیار کمی دارد.
• احتمال ایجاد ترک‌های سرد را کاهش می‌دهد.
• چقرمگی مناسبی ایجاد می‌کند.
• برای جوشکاری چندپاسه عملکرد بسیار خوبی دارد.
• در اکثر کارگاه‌ها به‌راحتی در دسترس است.

البته برای دستیابی به بهترین نتیجه، این الکترود باید قبل از استفاده مطابق دستور سازنده خشک شود و در گرم‌کن الکترود نگهداری گردد تا رطوبت جذب نکند.

بهترین فیلر برای جوشکاری TIG

در فرآیند GTAW (TIG)، انتخاب فیلر مناسب نقش مهمی در کیفیت نهایی اتصال دارد.

در میان این گزینه‌ها، ER70S-2 به دلیل وجود عناصر اکسیژن‌زدا مانند تیتانیوم، زیرکونیوم و آلومینیوم، عملکرد بسیار خوبی در ایجاد جوش تمیز و کاهش احتمال تخلخل دارد و در بسیاری از پروژه‌های صنعتی انتخاب اول محسوب می‌شود.

بهترین سیم جوش برای فرآیند MIG/MAG

اگر جوشکاری CK45 با دستگاه MIG/MAG انجام شود، معمولاً از سیم‌جوش‌های زیر استفاده می‌شود:

در این روش، استفاده از گاز محافظ مناسب (مانند مخلوط آرگون و CO₂ یا CO₂ خالص، بسته به شرایط کار) و تنظیم صحیح ولتاژ، جریان و سرعت تغذیه سیم، نقش مهمی در کیفیت جوش دارد.

آیا می‌توان از الکترود E6013 برای جوشکاری CK45 استفاده کرد؟

اگرچه از نظر فنی امکان جوشکاری CK45 با E6013 وجود دارد، اما این الکترود برای اغلب کاربردهای صنعتی توصیه نمی‌شود.

دلیل این موضوع، نوع روکش و میزان هیدروژن قابل نفوذ بیشتر نسبت به الکترودهای کم‌هیدروژن است. استفاده از E6013 در قطعات حساس یا ضخیم می‌تواند احتمال ایجاد ترک و کاهش خواص مکانیکی اتصال را افزایش دهد.

به همین دلیل، در بیشتر دستورالعمل‌های جوشکاری، استفاده از E7018 یا سایر الکترودهای کم‌هیدروژن به عنوان گزینه اصلی پیشنهاد می‌شود.

مقایسه بهترین فلزات پرکننده برای جوشکاری CK45

نکته مهم: انتخاب نهایی الکترود یا فیلر نباید فقط بر اساس استحکام فلز پایه انجام شود. عواملی مانند ضخامت قطعه، نوع اتصال، شرایط بارگذاری، الزامات طراحی، عملیات حرارتی و دستورالعمل جوشکاری (WPS) نیز باید در نظر گرفته شوند. در پروژه‌های حساس، انتخاب فلز پرکننده باید مطابق استانداردهای مهندسی و مشخصات فنی پروژه انجام شود.

رایج‌ترین عیوب در جوشکاری CK45 و روش رفع آن‌ها

حتی اگر از بهترین الکترود یا فیلر استفاده کنید، رعایت نکردن اصول جوشکاری می‌تواند باعث ایجاد عیوب مختلف در اتصال شود. بیشتر مشکلات جوشکاری فولاد CK45 به دلیل کنترل نکردن دمای قطعه، انتخاب نادرست پارامترهای جوشکاری یا استفاده از فلز پرکننده نامناسب ایجاد می‌شوند.

در ادامه، متداول‌ترین عیوب، علت ایجاد آن‌ها و راهکارهای پیشنهادی برای جلوگیری از هر مشکل را بررسی می‌کنیم.

۱. ترک سرد (Cold Cracking)

ترک سرد یکی از خطرناک‌ترین عیوب در جوشکاری فولاد CK45 است. این ترک‌ها ممکن است چند ساعت یا حتی چند روز پس از پایان جوشکاری ظاهر شوند و در بسیاری از موارد با چشم غیرمسلح به‌راحتی قابل تشخیص نیستند.

علت‌های ایجاد ترک سرد

• پیش‌گرم نکردن قطعه
• استفاده از الکترودهای با هیدروژن بالا
• سرد شدن سریع اتصال
• تنش‌های پسماند زیاد
• سخت شدن ناحیه HAZ

روش جلوگیری

• رعایت دمای مناسب پیش‌گرم
• استفاده از الکترودهای کم‌هیدروژن مانند E7018
• کنترل دمای بین پاس‌ها
• سرد شدن تدریجی قطعه
• انجام عملیات تنش‌زدایی در صورت نیاز

۲. ترک گرم (Hot Cracking)

ترک گرم در زمان انجماد فلز جوش ایجاد می‌شود و معمولاً به دلیل طراحی نامناسب اتصال یا ترکیب شیمیایی نامناسب فلز جوش به وجود می‌آید.

روش جلوگیری

• انتخاب صحیح فلز پرکننده
• تنظیم مناسب سرعت جوشکاری
• جلوگیری از ایجاد حوضچه مذاب بیش از حد بزرگ
• طراحی صحیح شیار جوش

۳. تخلخل (Porosity)

وجود حباب‌های گازی در فلز جوش باعث کاهش استحکام اتصال و افت کیفیت ظاهری جوش می‌شود.

مهم‌ترین دلایل

• رطوبت الکترود
• آلودگی سطح قطعه
• محافظت نامناسب گاز در فرآیند TIG یا MIG
• طول قوس زیاد

راهکار

• تمیز کردن کامل سطح اتصال
• خشک کردن الکترودها
• تنظیم صحیح دبی گاز محافظ
• کوتاه نگه داشتن طول قوس

۴. عدم نفوذ (Incomplete Penetration)

اگر فلز جوش به ریشه اتصال نفوذ کافی نداشته باشد، استحکام اتصال به شدت کاهش پیدا می‌کند.

علت‌ها

• آمپر پایین
• زاویه نامناسب الکترود
• سرعت حرکت زیاد
• طراحی نامناسب شیار

روش رفع

• افزایش جریان در محدوده مجاز
• اصلاح زاویه الکترود
• کاهش سرعت حرکت
• ایجاد شیار مناسب

۵. عدم ذوب کامل (Lack of Fusion)

در این حالت، فلز جوش به طور کامل با فلز پایه یا پاس قبلی ترکیب نمی‌شود.

علت‌ها

• آمپر پایین
• آلودگی سطح
• زاویه نامناسب تورچ یا الکترود
• سرعت زیاد جوشکاری

راهکار

• تمیزکاری کامل سطح
• تنظیم جریان مناسب
• اجرای صحیح زاویه الکترود
• کاهش سرعت حرکت

۶. تاب برداشتن قطعه (Distortion)

گرمایش و سرد شدن غیر یکنواخت می‌تواند باعث خم شدن یا تغییر شکل قطعه شود.

راهکارهای کاهش دفرمه شدن قطعه

• استفاده از خال‌جوش مناسب قبل از شروع جوشکاری
• اجرای متقارن پاس‌های جوش
• کاهش حجم فلز جوش
• استفاده از فیکسچرهای مناسب
• کنترل توالی جوشکاری

جدول عیب‌یابی سریع جوشکاری CK45

چگونه کیفیت جوش CK45 را افزایش دهیم؟

رعایت چند نکته ساده اما مهم می‌تواند کیفیت اتصال را به شکل قابل توجهی افزایش دهد:

• قبل از شروع جوشکاری، دمای پیش‌گرم را اندازه‌گیری کنید.
• از الکترودهای خشک و سالم استفاده کنید.
• سرباره هر پاس را کاملاً تمیز کنید.
• از توقف‌های طولانی در حوضچه مذاب خودداری کنید.
• دمای بین پاس‌ها را کنترل کنید.
• اجازه دهید قطعه به‌صورت تدریجی خنک شود.
• در پروژه‌های حساس، پس از پایان کار اتصال را با روش‌های بازرسی غیرمخرب (NDT) مانند تست مایع نافذ (PT)، ذرات مغناطیسی (MT) یا اولتراسونیک (UT) ارزیابی کنید.

رعایت این موارد علاوه بر افزایش کیفیت جوش، احتمال دوباره‌کاری، ترک‌خوردگی و هزینه‌های تعمیرات را نیز به میزان قابل توجهی کاهش می‌دهد.

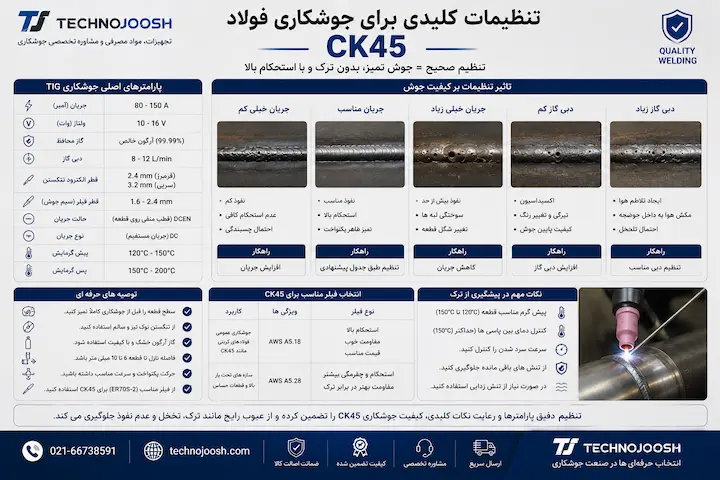

پارامترهای پیشنهادی جوشکاری فولاد CK45 (نمونه WPS)

پس از انتخاب فرآیند و فلز پرکننده مناسب، تنظیم صحیح پارامترهای جوشکاری اهمیت زیادی دارد. حتی بهترین الکترود نیز در صورت انتخاب نادرست جریان، ولتاژ یا سرعت جوشکاری نمی‌تواند کیفیت مطلوبی ایجاد کند.

جدول زیر یک نمونه آموزشی از پارامترهای متداول برای جوشکاری فولاد CK45 است. این مقادیر برای آشنایی با محدوده‌های رایج ارائه شده‌اند و در پروژه‌های صنعتی باید بر اساس WPS تأییدشده تنظیم شوند.

نمونه پارامترهای جوشکاری با الکترود E7018 (SMAW)

نمونه پارامترهای جوشکاری TIG

در صورتی که کیفیت ظاهری و کنترل دقیق حوضچه مذاب اهمیت بیشتری داشته باشد، فرآیند TIG انتخاب مناسبی است.

نمونه پارامترهای جوشکاری MIG/MAG

در خطوط تولید و پروژه‌هایی که سرعت اهمیت بیشتری دارد، فرآیند MIG/MAG گزینه مناسبی است.

چه عواملی باعث تغییر پارامترهای جوشکاری می‌شوند؟

پارامترهای جوشکاری برای همه پروژه‌ها یکسان نیستند. عوامل زیر می‌توانند باعث تغییر مقادیر پیشنهادی شوند:

• ضخامت قطعه
• نوع اتصال (لب به لب، گوشه یا سپری)
• وضعیت جوشکاری (تخت، افقی، عمودی یا سقفی)
• میزان قید قطعه
• نوع فلز پرکننده
• استاندارد پروژه
• شرایط سرویس قطعه (دما، فشار و بارگذاری)

به همین دلیل، در پروژه‌های حساس همواره باید از دستورالعمل جوشکاری (WPS) و در صورت نیاز تأییدیه روش جوشکاری (PQR) استفاده شود.

چک‌لیست قبل از شروع جوشکاری CK45

پیش از روشن کردن دستگاه، این موارد را بررسی کنید:

✅ سطح اتصال کاملاً تمیز باشد.

✅ نوع الکترود یا فیلر با پروژه مطابقت داشته باشد.

✅ الکترودهای کم‌هیدروژن خشک شده باشند.

✅ دمای پیش‌گرم اندازه‌گیری شده باشد.

✅ آمپر و ولتاژ دستگاه تنظیم شده باشد.

✅ تجهیزات ایمنی شامل ماسک، دستکش و لباس مناسب استفاده شود.

✅ ابزار اندازه‌گیری دما (در صورت نیاز) در دسترس باشد.

✅ نقشه، WPS و الزامات پروژه بررسی شده باشند.

رعایت این چک‌لیست، احتمال بروز خطا را کاهش داده و کیفیت اتصال را از همان ابتدای کار افزایش می‌دهد.

جمع‌بندی

جوشکاری فولاد CK45 در مقایسه با فولادهای کم‌کربن به دقت و دانش فنی بیشتری نیاز دارد. درصد کربن بالاتر این فولاد باعث می‌شود کنترل دمای پیش‌گرم، انتخاب صحیح الکترود یا فیلر، تنظیم پارامترهای جوشکاری و مدیریت فرآیند سرد شدن، نقش بسیار مهمی در جلوگیری از ترک و حفظ خواص مکانیکی اتصال داشته باشند.

اگر اصول مطرح‌شده در این راهنما را رعایت کنید، می‌توانید اتصالاتی با استحکام بالا، نفوذ مناسب و عمر طولانی ایجاد کنید؛ اتصالاتی که در صنایع نفت و گاز، پتروشیمی، معدن، سیمان، خودروسازی، نیروگاهی و ساخت ماشین‌آلات صنعتی عملکردی مطمئن خواهند داشت.

در پروژه‌های صنعتی، انتخاب فلز پرکننده مناسب به اندازه مهارت جوشکار اهمیت دارد. استفاده از الکترودها و فیلرهای استاندارد، به‌ویژه محصولات کم‌هیدروژن و دارای کیفیت پایدار، می‌تواند احتمال ایجاد عیوبی مانند ترک سرد، تخلخل و کاهش استحکام اتصال را به میزان قابل توجهی کاهش دهد.

تکنوجوش؛ مرجع تخصصی الکترود، فیلر و تجهیزات جوشکاری

در تکنوجوش تلاش می‌کنیم علاوه بر تأمین تجهیزات جوشکاری از برندهای معتبر جهانی، دانش فنی و آموزش‌های کاربردی را نیز در اختیار صنعتگران، مهندسان و جوشکاران قرار دهیم. به همین دلیل، تمامی مقالات آموزشی سایت بر اساس منابع فنی معتبر، استانداردهای بین‌المللی و تجربه عملی در حوزه جوشکاری تهیه و به‌صورت مستمر به‌روزرسانی می‌شوند.

اگر برای جوشکاری فولاد CK45 به الکترود E7018، فیلر TIG، سیم‌جوش MIG/MAG، تجهیزات پیش‌گرم یا سایر مواد مصرفی جوشکاری نیاز دارید، می‌توانید محصولات تخصصی تکنوجوش را بررسی کنید. همچنین اگر در انتخاب الکترود یا فیلر مناسب برای پروژه خود تردید دارید، کارشناسان ما آماده هستند تا بر اساس نوع فولاد، ضخامت قطعه، فرآیند جوشکاری و شرایط کاری، بهترین گزینه را به شما پیشنهاد دهند.

هدف ما تنها فروش تجهیزات نیست؛ بلکه ارائه راهکارهای تخصصی برای افزایش کیفیت جوش، کاهش هزینه‌های تعمیرات و کمک به موفقیت پروژه‌های صنعتی شما است.
